Elektrische Installation
•
Erden Sie die Abschirmung/das Installationsrohr
bei Motor- und Steuerkabeln beidseitig. In
einigen Fällen ist es nicht möglich, die
Abschirmung an beiden Enden anzuschließen. In
diesem Fall schließen Sie die Abschirmung
zumindest am Frequenzumrichter an. Siehe auch
Erdung abgeschirmter Steuerkabel.
•
Vermeiden Sie Installationen mit verdrillten
Abschirmungsenden (sog. Pigtails). Sie erhöhen
die Impedanz der Abschirmung und
beeinträchtigen so den Abschirmeffekt bei hohen
Frequenzen. Verwenden Sie stattdessen nieder-
ohmige Kabelschellen oder EMV-Kabelanschlüsse.
•
Verwenden Sie nach Möglichkeit in Schalt-
schränken ebenfalls nur abgeschirmte Motor- und
Steuerkabel.
Führen Sie die Abschirmung möglichst dicht an den
elektrischen Anschluss.

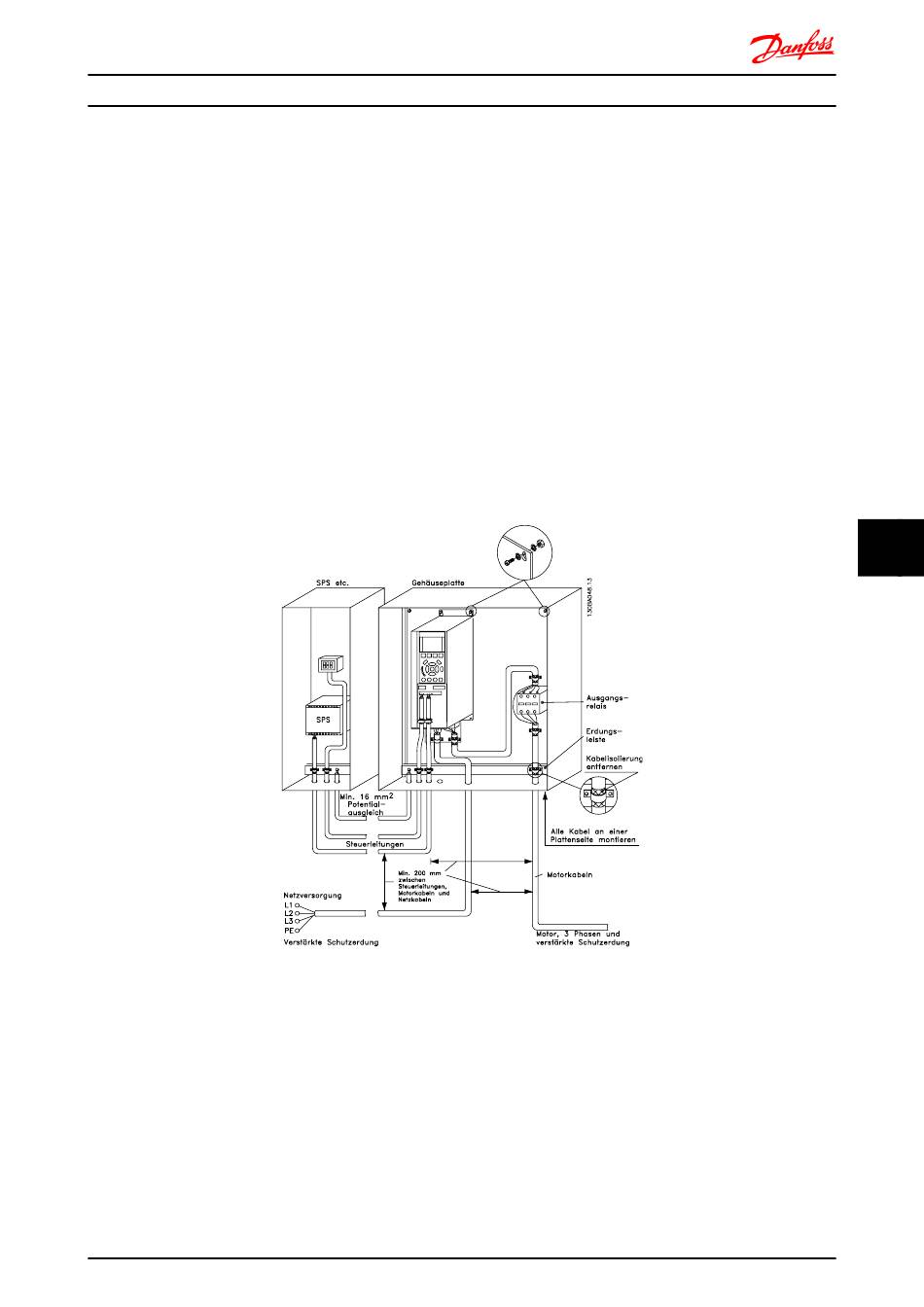

Abbildung 8.91 EMV-gerechte elektrische Installation eines Frequenzumrichters in einem Schaltschrank.
FC 300 Projektierungshandbuch
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
Abbildung 8.91 zeigt das Beispiel einer EMV-gerechten
elektrischen Installation eines IP20-Frequenzumrichters. Der
Frequenzumrichter ist in einem Schaltschrank mit
Ausgangsschütz installiert und an eine SPS angeschlossen,
die in einem separaten Schrank installiert ist. Auch andere
Installationsweisen können ggf. eine ebenso gute EMV-
Wirkung erzielen, sofern zumindest die vorstehenden
Hinweise für eine ordnungsgemäße Installation befolgt
wurden.
Wenn die Installation nicht gemäß den Vorgaben erfolgt
oder wenn nicht abgeschirmte Kabel verwendet werden,
können bestimmte Anforderungen hinsichtlich der
Emission voraussichtlich nicht erfüllt werden. Siehe
Abschnitt EMV-Prüfergebnisse.
