Danfoss FC 302 Projektierungshandbuch Seite 228

Elektrische Installation

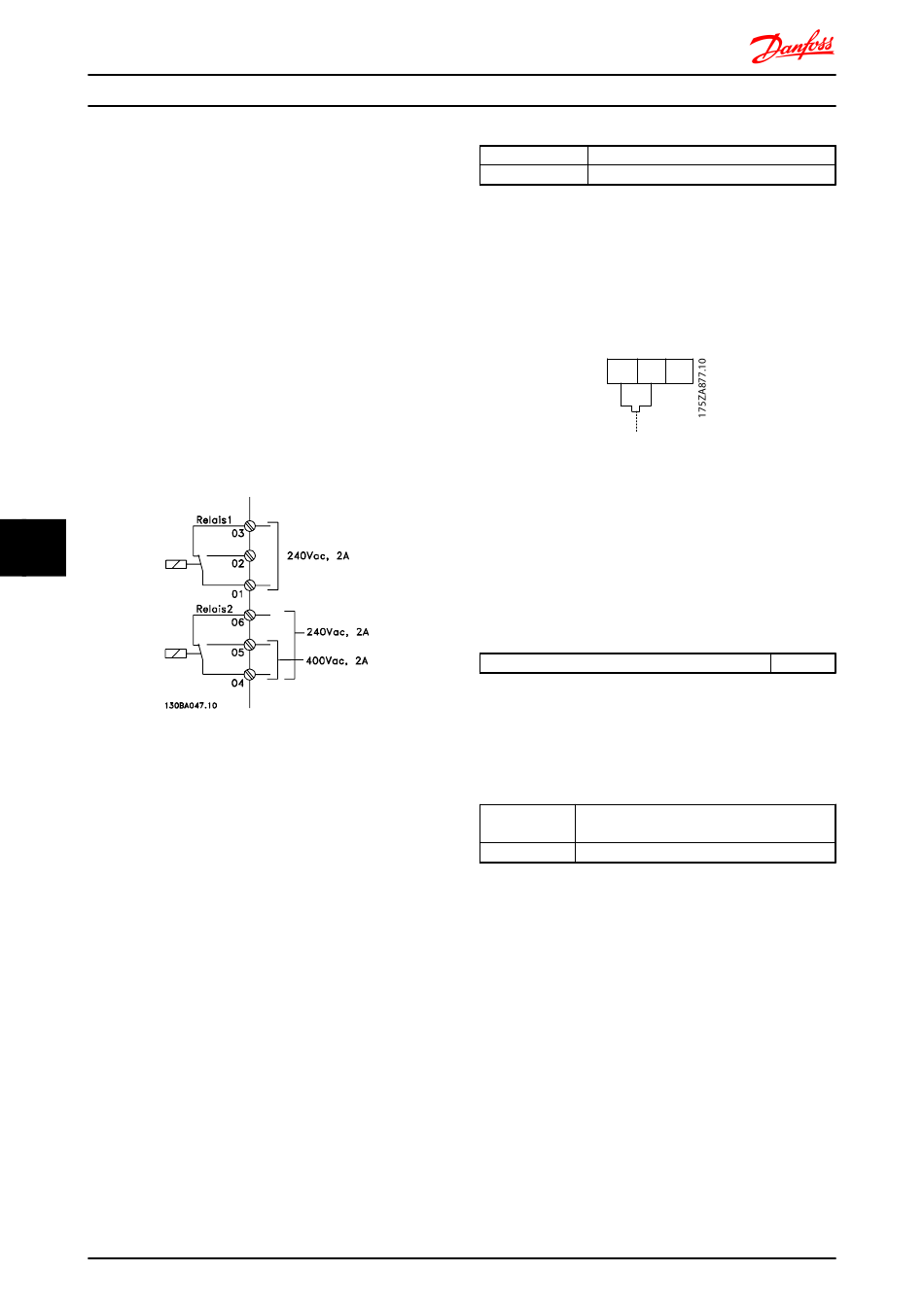

8.6.9 Relaisausgang
Relais 1
•
Klemme 01: Common (Bezugspotential)
•
Klemme 02: stromlos geöffnet 240 V AC
•
Klemme 03: stromlos geschlossen 240 V AC
Relais 2 (Nicht FC 301)
•
Klemme 04: Common (Bezugspotential)
•
Klemme 05: stromlos geöffnet 400 V AC
•
Klemme 06: stromlos geschlossen 240 V AC
Relais 1 und Relais 2 sind in 5-40 Relaisfunktion, 5-41 Ein
Verzög., Relais und 5-42 Aus Verzög., Relais programmiert.
Zusätzliche Relaisausgänge bietet das Optionsmodul MCB
105.
8 8
Abbildung 8.88
8.6.10 Temperaturschalter
Bremswiderstand
Baugröße D-E-F
Drehmoment: 0,5 – 0,6 Nm
Schraubengröße: M3
Dieser Eingang kann zur Überwachung der Temperatur
eines extern angeschlossenen Bremswiderstands
verwendet werden. Wenn der Eingang zwischen 104 und
106 hergestellt wurde, wird der Frequenzumrichter
aufgrund von Warnung / Alarm 27, „Bremse IGBT"
abgeschaltet. Wenn eine Verbindung zwischen 104 und
105 geschlossen wird, wird der Frequenzumrichter bei
Warnung / Alarm 27, „Bremse IGBT" abgeschaltet.
Ein Klixon-Schalter muss als „stromlos geschlossen"
installiert werden. Wenn diese Funktion nicht verwendet
wird, müssen 106 und 104 zusammen kurzgeschlossen
werden.
Stromlos geschlossen: 104-106 (werkseitig installierter
Jumper)
Stromlos geöffnet: 104-105
228
FC 300 Projektierungshandbuch
Klemme Nr.
106, 104, 105
Tabelle 8.86
HINWEIS
Wenn die Temperatur des Bremswiderstands zu stark
ansteigt und der thermische Schalter stromlos wird, hört
der Frequenzumrichter auf zu bremsen. Der Motor geht in
den Freilauf.
Abbildung 8.89
8.7 Zusätzliche Verbindungen
8.7.1 DC-Busanschluss
Die DC-Zwischenkreisklemme wird zur Sicherung der DC-
Versorgung verwendet. Dabei wird der Zwischenkreis von
einer externen Gleichstromquelle versorgt.
Verwendete Klemmennummern:
Tabelle 8.87
Weitere Informationen erhalten Sie bei Danfoss.
8.7.2 Zwischenkreiskopplung
Klemmen-
nummer
88, 89
Tabelle 8.88
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge
zwischen Frequenzumrichter und DC-Sammelschiene
beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich
beim Zusammenschalten mehrerer Frequenzumrichter über
die DC-Zwischenkreise.
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
Funktion
Temperaturschalter Bremswiderstand
106 104 105
NC C NO
Funktion
Zwischenkreiskopplung
88, 89
