Klemmenpositionen - Wechselrichter Baugröße F10 und F11

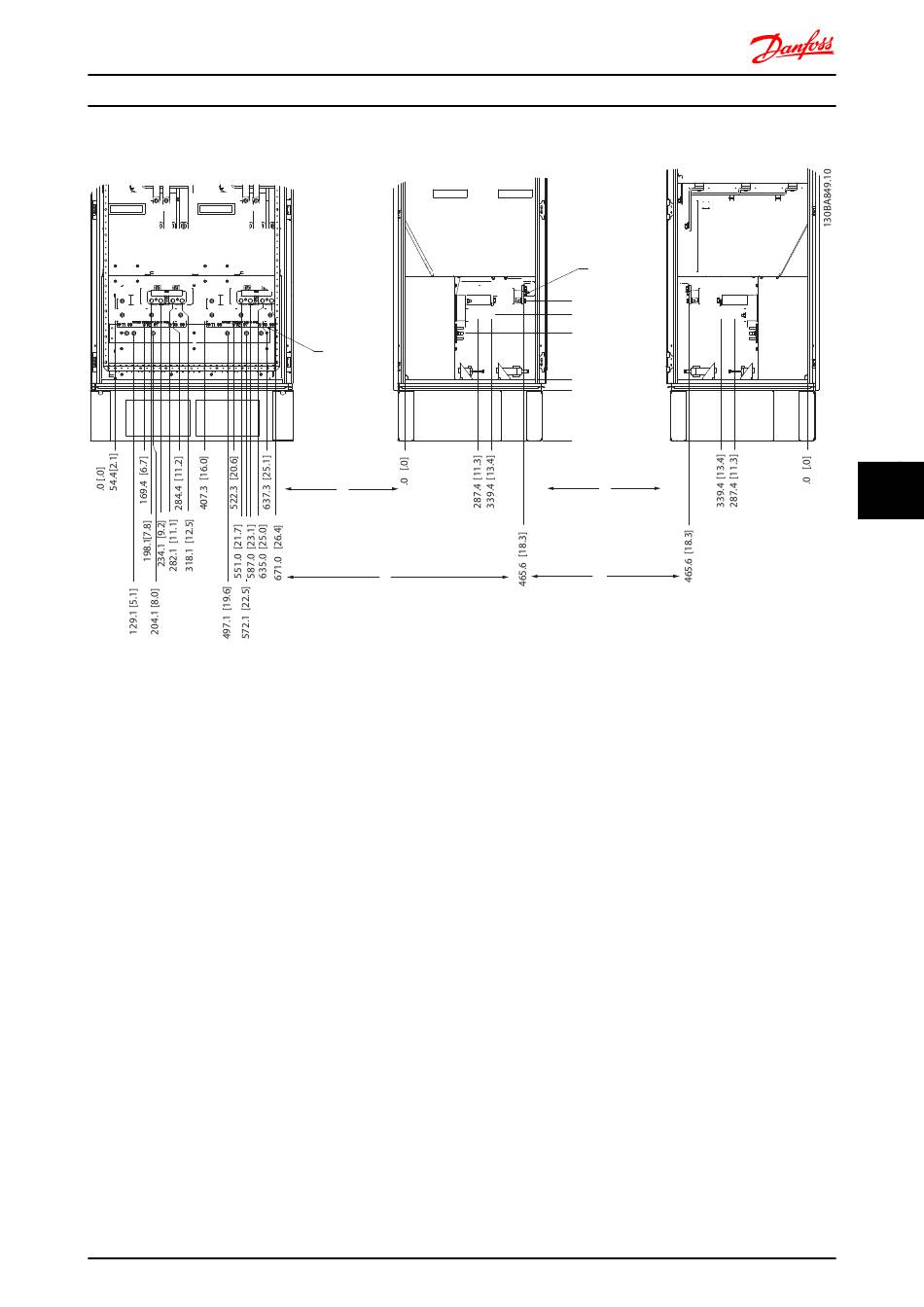

Abbildung 7.34 Klemmenpositionen - Wechselrichterschrank (Ansicht vorn, links und rechts). Die Kabelführungsplatte befindet sich 42 mm
unterhalb des 0,0-Niveaus.
1) Erdschlussleiste
2) Motorklemmen
3) Bremsklemmen
FC 300 Projektierungshandbuch
1
2
3
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
3
308.3 [12.1]
253.1 [10.0]
180.3 [7.1]
.0 [.0]
44.40 [1.75]
244.40 [9.62]
2
3
7 7
