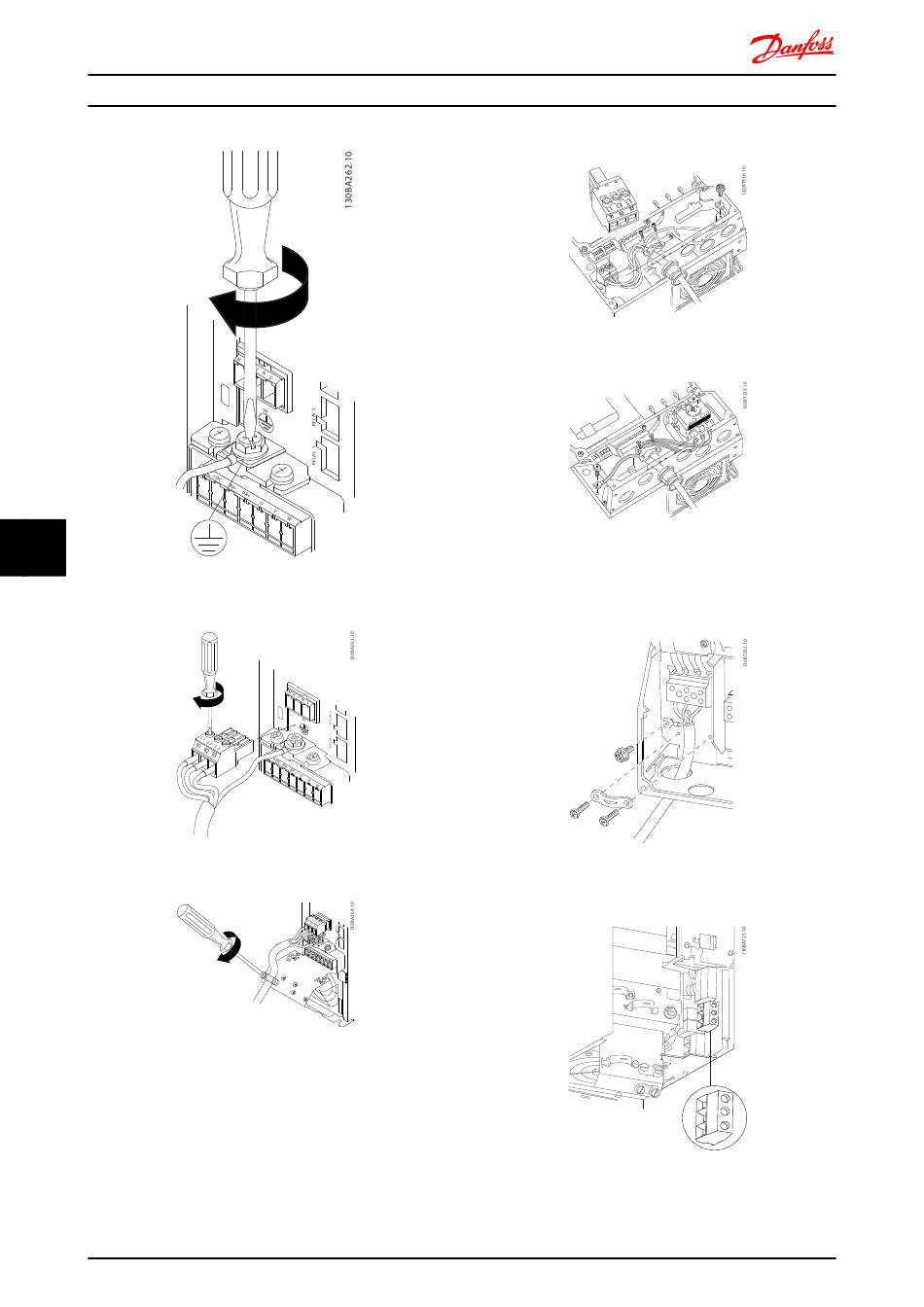

Danfoss FC 302 Projektierungshandbuch Seite 168

Elektrische Installation
8 8
Abbildung 8.3
Abbildung 8.4
Abbildung 8.5
168
FC 300 Projektierungshandbuch
Netzstecker Baugröße A4/A5 (IP 55/66)
Abbildung 8.6
Abbildung 8.7
Wenn ein Trennschalter verwendet wird (Baugröße A4/A5),
muss die PE an der linken Seite des Frequenzumrichters
montiert werden.
Abbildung 8.8 Netzanschluss Baugrößen B1 und B2 (IP 21 Typ 1
und IP 55/66 Typ 12).
Abbildung 8.9 Netzanschluss Größe B3 (IP20).
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
