7 Mechanische Installation - Baugrößen D, E und F
7.1 Vor der Installation
7.1.1 Planung des Aufstellungsorts
VORSICHT
Bevor Sie die Installation durchführen, ist es wichtig, die
Installation des Frequenzumrichters zu planen. Geschieht
dies nicht, kann während und nach der Installation zusätz-
licher Arbeitsaufwand entstehen.
Wählen Sie den bestmöglichen Standort, indem Sie die
folgenden Aspekte berücksichtigen (siehe Details auf den
folgenden Seiten und die jeweiligen Projektierungshand-
bücher):
•
Umgebungstemperatur am Betriebsort
•
Installationsmethode
•
Verfahren zur Kühlung des Frequenzumrichters
•
Position des Frequenzumrichters
•
Kabelführung
•
Stellen Sie sicher, dass die Stromquelle die
richtige Spannung und den notwendigen Strom
liefert
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt
•
Wenn der Frequenzumrichter keine eingebauten
Sicherungen hat, stellen Sie sicher, dass die
externen Sicherungen die korrekten Nennwerte
haben
7.1.2 Empfang des Frequenzumrichters
Stellen Sie bei Empfang des Frequenzumrichters bitte
sicher, dass die Verpackung intakt ist, und informieren Sie
sich über Schäden, die eventuell während des Transports
am Gerät aufgetreten sein können. Setzen Sie sich bei
Beschädigung sofort mit dem Transportunternehmen in
Verbindung, um Schadensersatz anzufordern.
7.1.3 Transport und Auspacken
Vor dem Auspacken des Frequenzumrichters wird
empfohlen, ihn so nah wie möglich am endgültigen
Aufstellungsort zu platzieren.
Entfernen Sie den Karton und belassen Sie den Frequen-
zumrichter so lange wie möglich auf der Palette.
FC 300 Projektierungshandbuch
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
7.1.4 Heben
Geben Sie den Frequenzumrichter nur an den dafür
vorgesehenen Ösen an. Bei allen D- und E2-Gehäusen
(IP00) muss ein Balken verwendet werden, damit die
Hebelöcher des Frequenzumrichters nicht verbogen
werden.

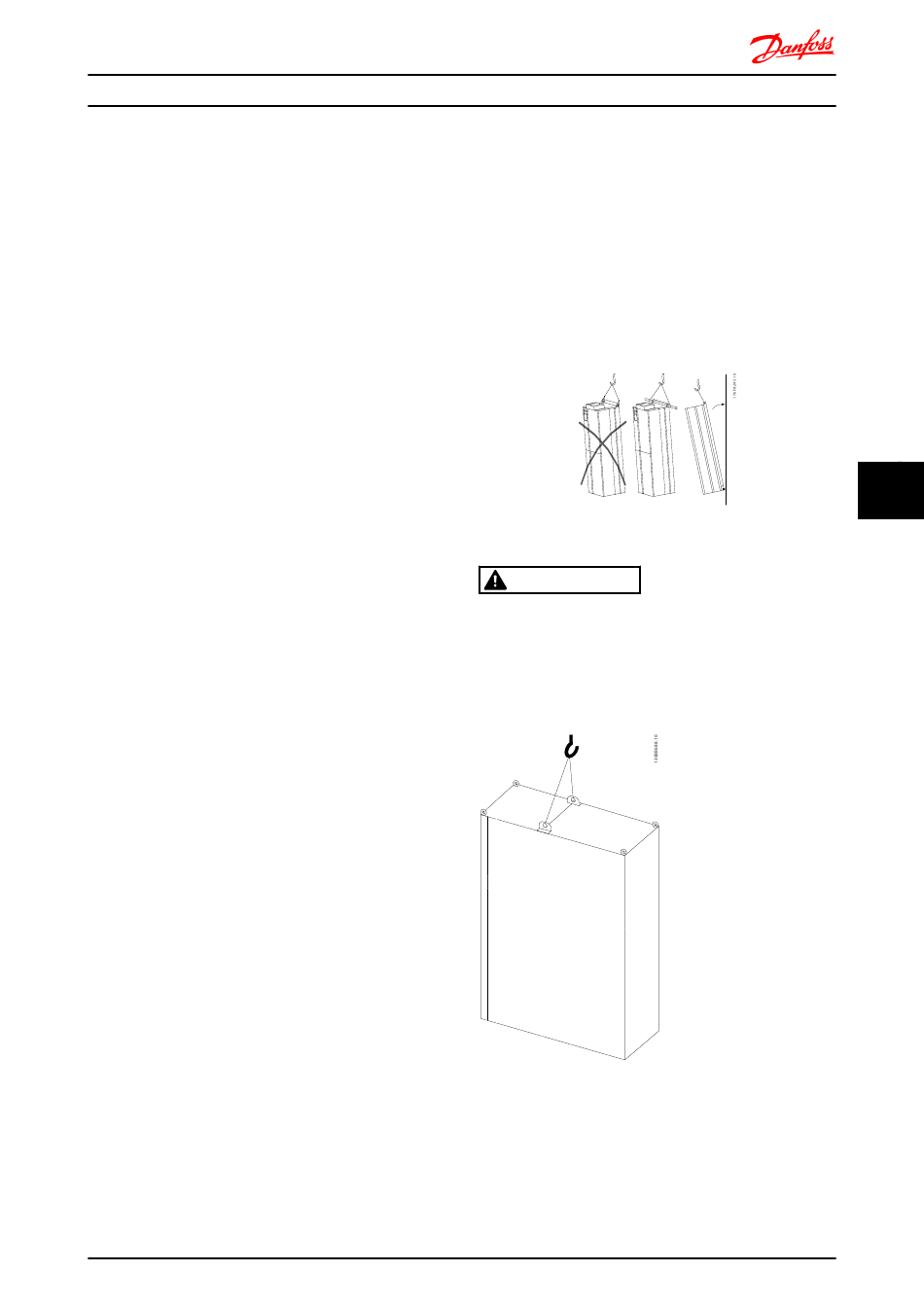

Abbildung 7.1 Empfohlene Hubmethode, Baugrößen D und E.
WARNUNG
Der Balken muss das Gewicht des Frequenzumrichters
tragen können. Informationen zum Gewicht der
verschiedenen Baugrößen. finden Sie unter Abmessungen.
Der Maximaldurchmesser des Balkens beträgt 2,5 cm. Der
Winkel von der Oberkante der Einheit bis zum Hubseil
beträgt 60°°C oder mehr.
Abbildung 7.2 Empfohlene Hubmethode, Baugrößen F1, F2, F9
und F10
