Elektrische Installation
8 8

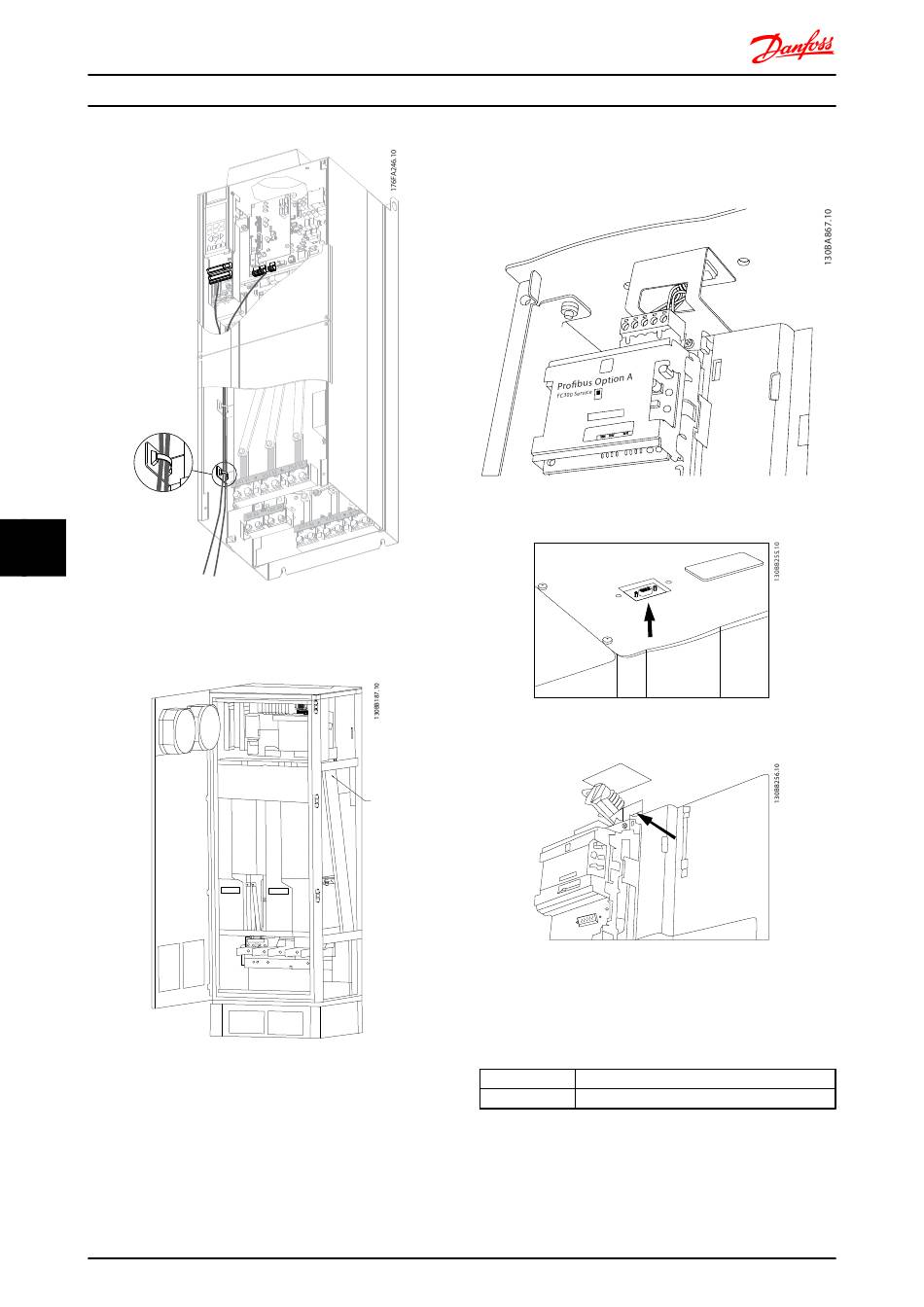

Abbildung 8.67 Steuerkartenverdrahtungsführung für D3. Steuer-
kartenverdrahtungsführung für D1, D2, D4, E1 und E2 ist gleich
verlegt.
Abbildung 8.68 Steuerkartenverdrahtungsführung für F1/F3.
Steuerkartenverdrahtungsführung für F2/F4 ist gleich verlegt.
Bei den Geräten mit IP00 (Chassis) und IP21 (NEMA 1) kann
der Feldbus ebenfalls wie im Folgenden abgebildet von
der Oberseite des Geräts angeschlossen werden. Beim
IP21-Gerät (NEMA 1) muss eine Abdeckplatte entfernt
werden.
220
FC 300 Projektierungshandbuch
Nummer des Einbausatzes für Feldbus-Anschluss von oben:
176F1742
Abbildung 8.69 Anschluss von oben für Feldbus
Abbildung 8.70
1
Abbildung 8.71
Installation der externen 24 V DC-Versorgung
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
35 (-), 36 (+)
Tabelle 8.85
Die externe 24 V DC-Versorgung dient als Niederspan-
nungsversorgung der Steuerkarte sowie etwaiger
eingebauter Optionskarten. Dies ermöglicht den Betrieb
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
Funktion
Externe 24 V DC-Versorgung
