8.6.7 Elektrische Installation, Steuerkabel

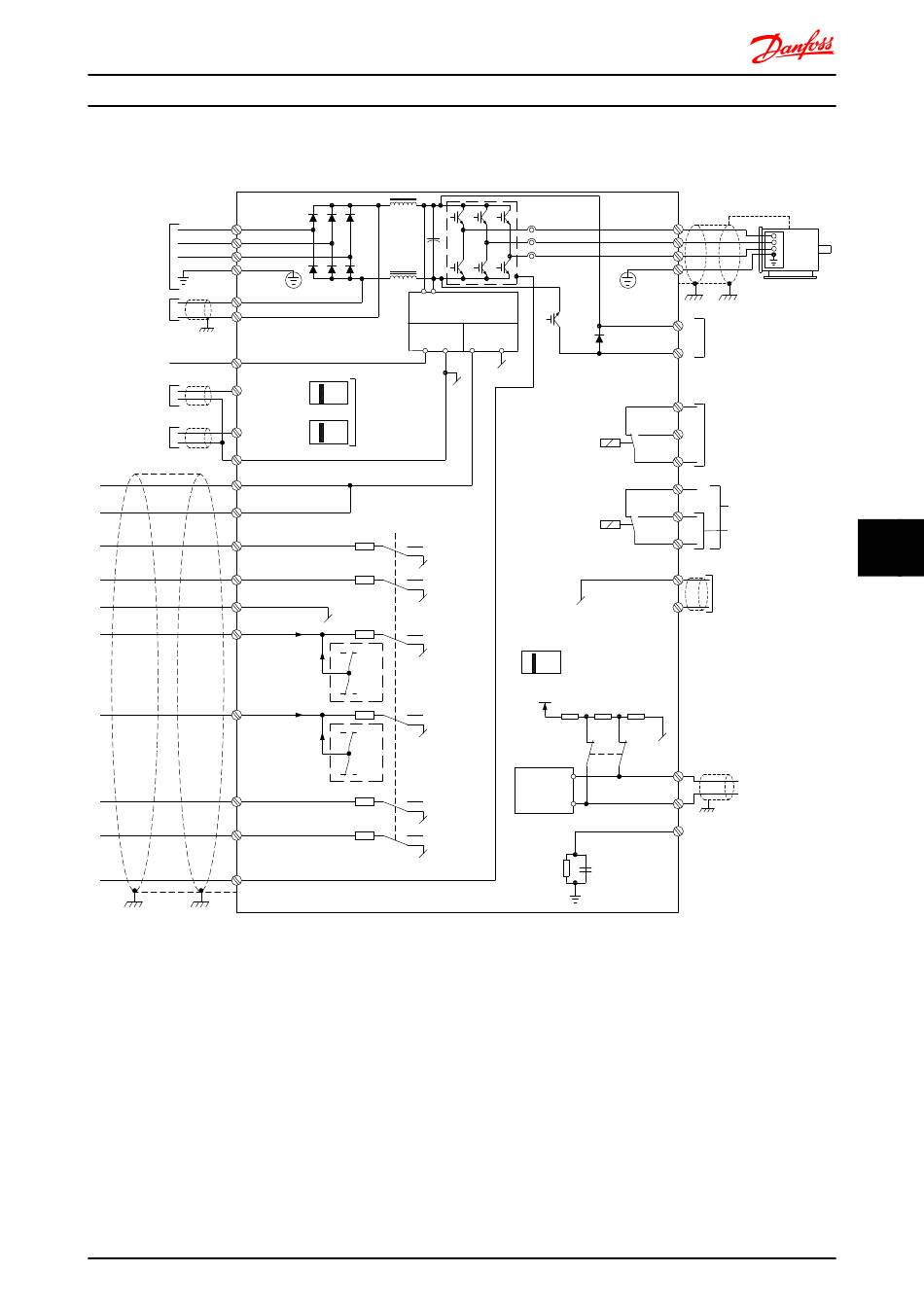

Abbildung 8.79 Schaltbild mit allen elektrischen Klemmen ohne Optionen.
A = analog, D = digital
Klemme 37 wird für den sicheren Stopp verwendet. Installationsanweisungen für den Sicheren Stopp finden Sie im Abschnitt Sicheren
Stopp installieren des Projektierungshandbuchs .
* Der FC 301 verfügt nicht über Klemme 37 (außer FC 301 A1, das über einen Sicheren Stopp verfügt).
Relais 2 und Klemme 29, haben keine Funktion in FC 301.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen (und je nach Installation) aufgrund von Störungen in
den Netzkabeln zu Erdungsschleifen mit 50/60 Hz führen. In diesem Fall muss ggf. die Abschirmung unterbrochen werden,
oder Sie müssen einen Kondensator mit 100 nF zwischen Abschirmung und Gehäuse einfügen. Die Digital- und Analogein-
und -ausgänge müssen aufgeteilt nach Signalart an die Bezugspotentiale des Frequenzumrichters (Klemme 20, 55, 39)
angeschlossen werden, um Fehlerströme auf dem Massepotential zu verhindern. Beispielsweise kann das Schalten eines
Digitaleingangs das Analogeingangssignal stören.
