Optionen und Zubehör
10.2.1 Galvanische Trennung im MCB 101
Digital-/Analogeingänge sind galvanisch von anderen Ein-
und Ausgängen auf dem MCB 101 und in der Steuerkarte
des Frequenzumrichters getrennt. Digital-/Analogausgänge
im MCB 101 sind galvanisch von anderen Ein- und
Ausgängen auf dem MCB 101 getrennt, aber nicht von
denen auf der Steuerkarte des Frequenzumrichters.
Wenn die Digitaleingänge 7, 8 oder 9 durch Verwendung
der internen 24-V-Versorgung (Klemme 9) geschaltet
werden sollen, muss die in der Zeichnung dargestellte
Verbindung zwischen Klemme 1 und 5 hergestellt werden.
Control card (FC 100/200/300)
General Purpose
I/O option MCB 101
DIG IN
10 10
1 2
X30/
PLC
(PNP)
0V
PLC
(NPN)
24V DC

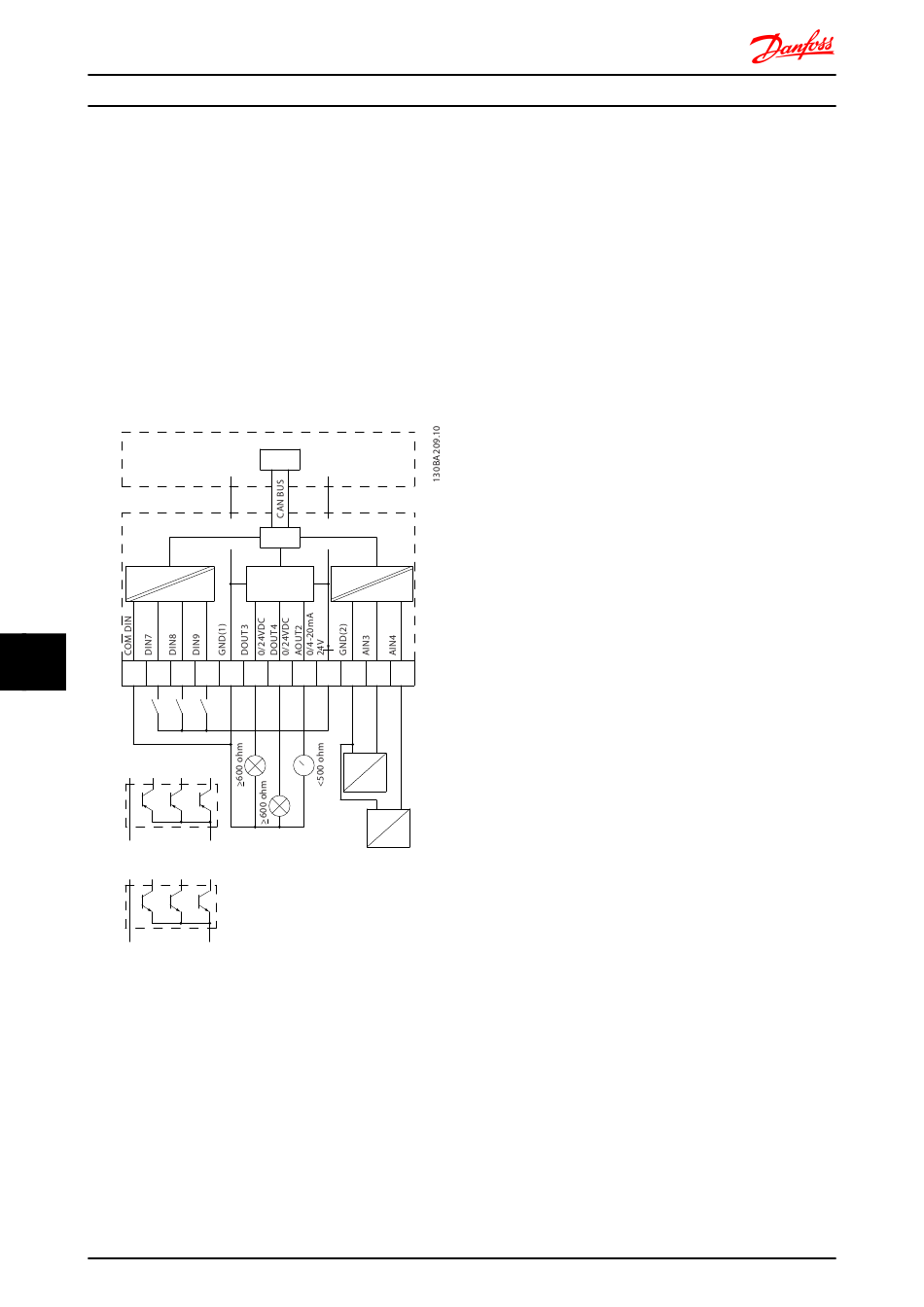

Abbildung 10.7 Prinzipschaltbild
248
FC 300 Projektierungshandbuch
CPU
0V 24V
CPU
0V 24V
DIG &
ANALOG
ANALOG
IN
RIN=
OUT
5kohm
3 4 5 6 7 8 9 10
0-10
VDC
24V DC
0V
MG.33.BD.03 - VLT
RIN=
10kohm
11 12
0-10
VDC
®
