Pokyny na zapojenie
Vysvetlenie označovania káblov
1. Kábel koncového spínača osi X
2. X (4-PIN) → Kábel krokového motora v osi X
3. Y (3-PIN) → Kábel koncového spínača osi Y
4. Y (4-PIN) → Kábel krokového motora osi Y
5. Z (2-PIN) → Kábel koncového spínača osi Z
6. Z (4-PIN) → Kábel krokového motora v osi Z
7. A (2-PIN) → Laserový signálový kábel
8. E (3-PIN) → Signálny kábel detektora plameňa
9. 1 (2-PIN) → Laserový ventilátor
Poznámka: Pojem „PIN" označuje počet pinov v káblovom konektore.

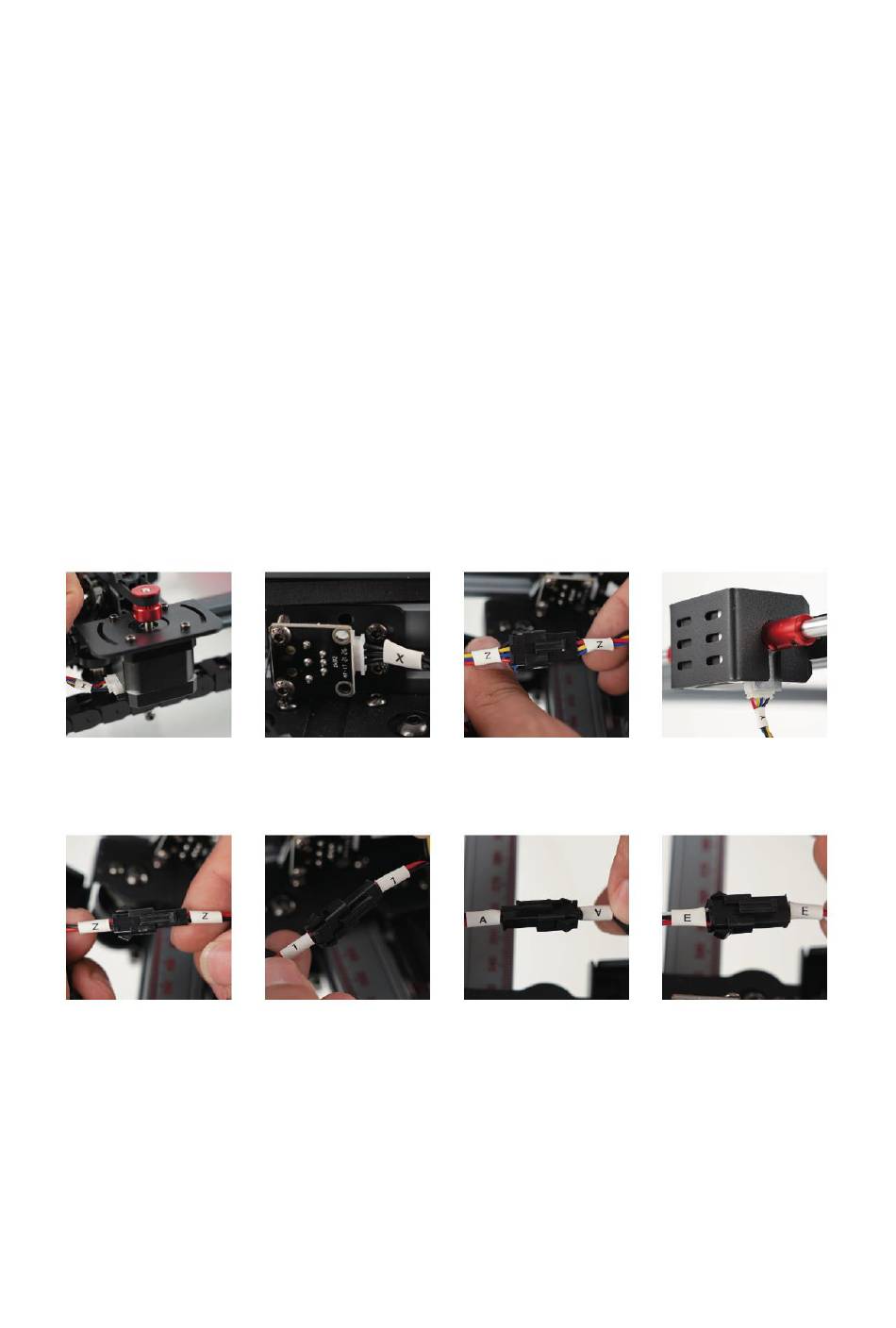

Schéma zapojenia
Z (4-PIN) → Kábel
Y (4-PIN) → Kábel
X (4-PIN) → Kábel X (3-PIN) → Kábel
koncového spínača osi
krokového motora v osi
krokového motora osi
krokového motora v
Z
Y
osi X X
1 (2-PIN) → Laserový A (2-PIN) → Laserový
E (3-PIN) → Signálny
Z (2-PIN) → Kábel
kábel detektora plameňa
koncového spínača osi Z
ventilátor signálový kábel
Upozornenie: Pred zapnutím stroja sa uistite, že sú všetky káble presne zapojené.
