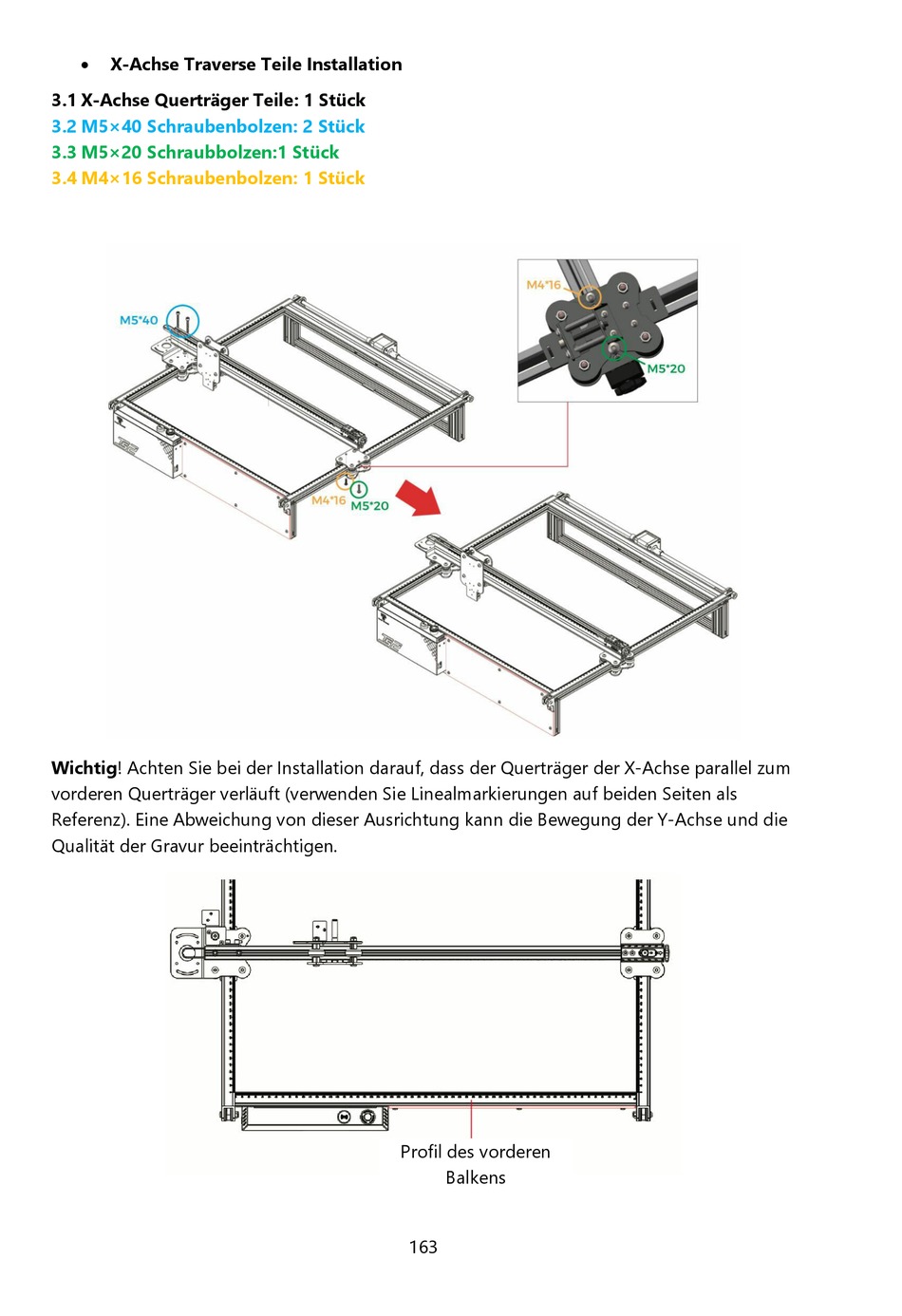

X-Achse Traverse Teile Installation
3.1 X-Achse Querträger Teile: 1 Stück
3.2 M5×40 Schraubenbolzen: 2 Stück
3.3 M5×20 Schraubbolzen:1 Stück
3.4 M4×16 Schraubenbolzen: 1 Stück
Wichtig! Achten Sie bei der Installation darauf, dass der Querträger der X-Achse parallel zum
vorderen Querträger verläuft (verwenden Sie Linealmarkierungen auf beiden Seiten als
Referenz). Eine Abweichung von dieser Ausrichtung kann die Bewegung der Y-Achse und die
Qualität der Gravur beeinträchtigen.
Profil des vorderen
Balkens
