Montážna príručka

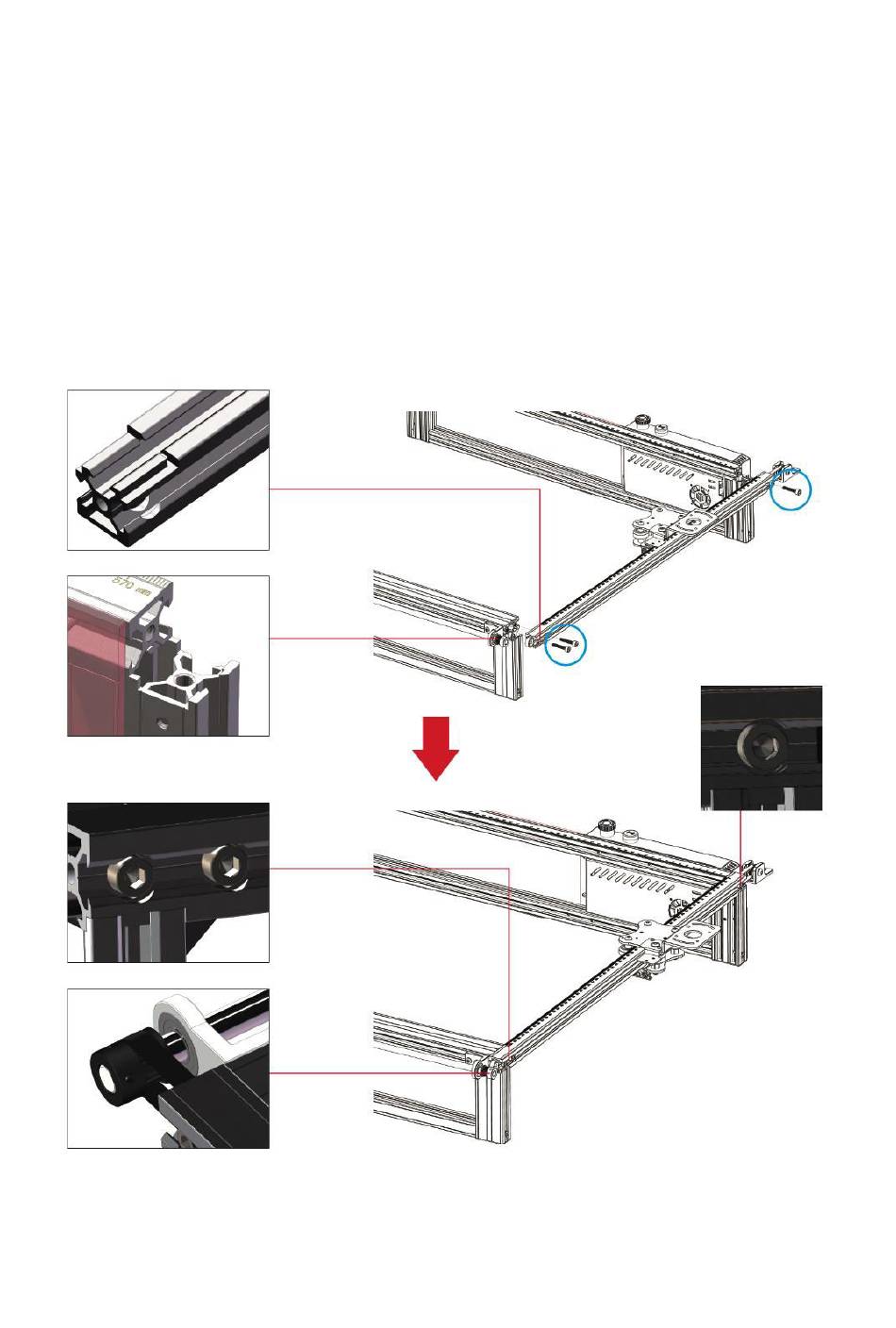

1. Inštalácia rámov
Montáž predného rámu, zadného rámu a ľavého rámu osi Y
1.2 Predný rám: 1 kus
1.2 Zadný rám: Rám: 1 kus
1.2 Ľavá os Y Rám: 1 kus
1.2 Skrutka M5 × 25: 3 kusy
Dbajte na starostlivé zarovnanie s polohou spony rámu.
Poznámka: Pred upevnením skrutiek dbajte na správne umiestnenie ozubeného remeňa do
drážky remenice a zarovnanie profilu s polohou spony.
