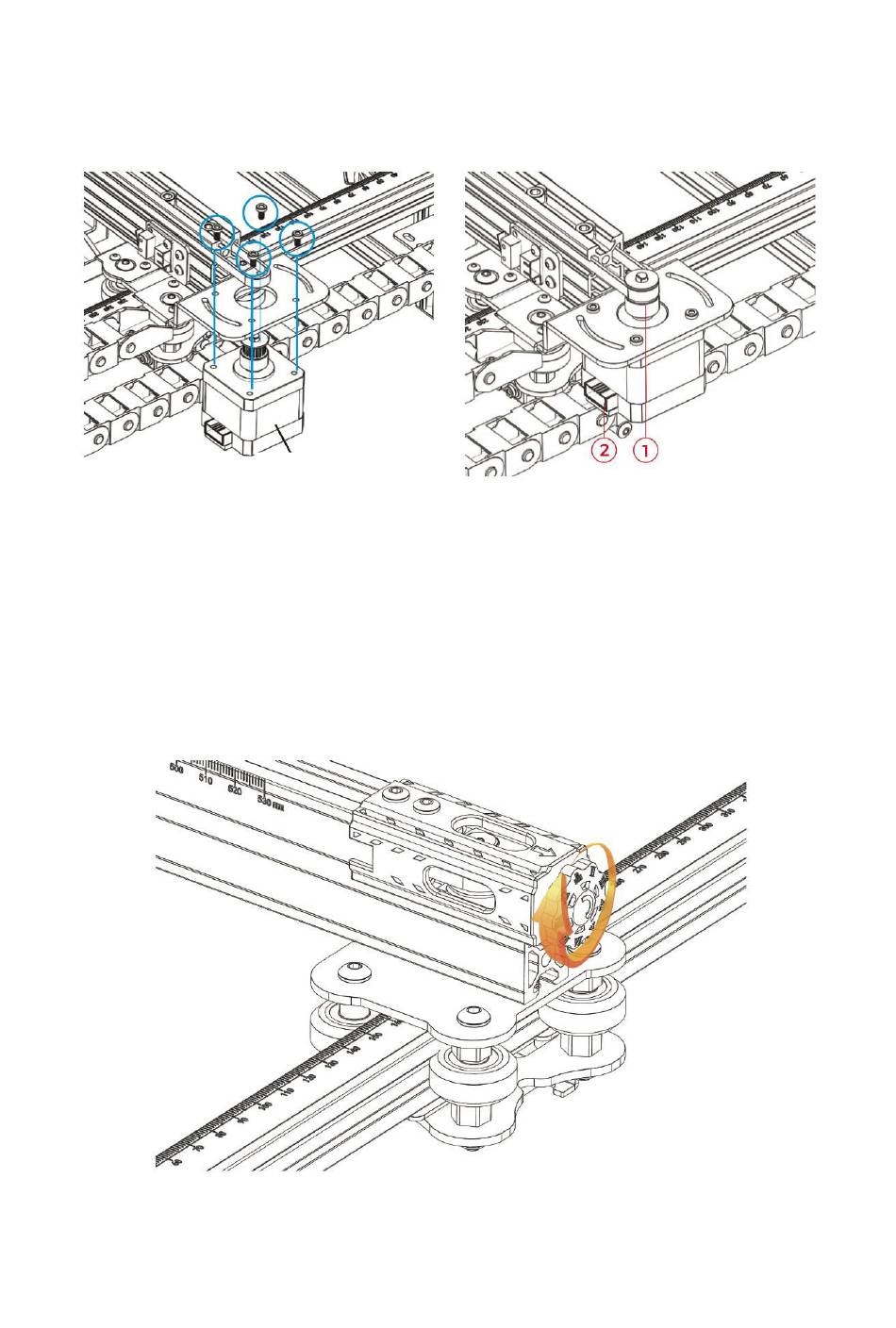

5 Installation des X-Achsen-Schrittmotors
2. M3×6-Schrauben: 4 Stück
1.1 X-Achse Schrittmotor: 1 Stück
Anmerkung:
3. Legen Sie den Zahnriemen vorsichtig in die Rille der Riemenscheibe des
Schrittmotors.
4. Vergewissern Sie sich, dass der Stromkreisanschluss richtig ausgerichtet ist, wie in der
Abbildung oben dargestellt.
2. Einstellung der X-Achsen-Spannvorrichtung
Hinweis: Achten Sie darauf, dass der Zahnriemen richtig gespannt ist, um ein Verrutschen
während der Gravur zu verhindern.
X-Achse Schrittmotor
