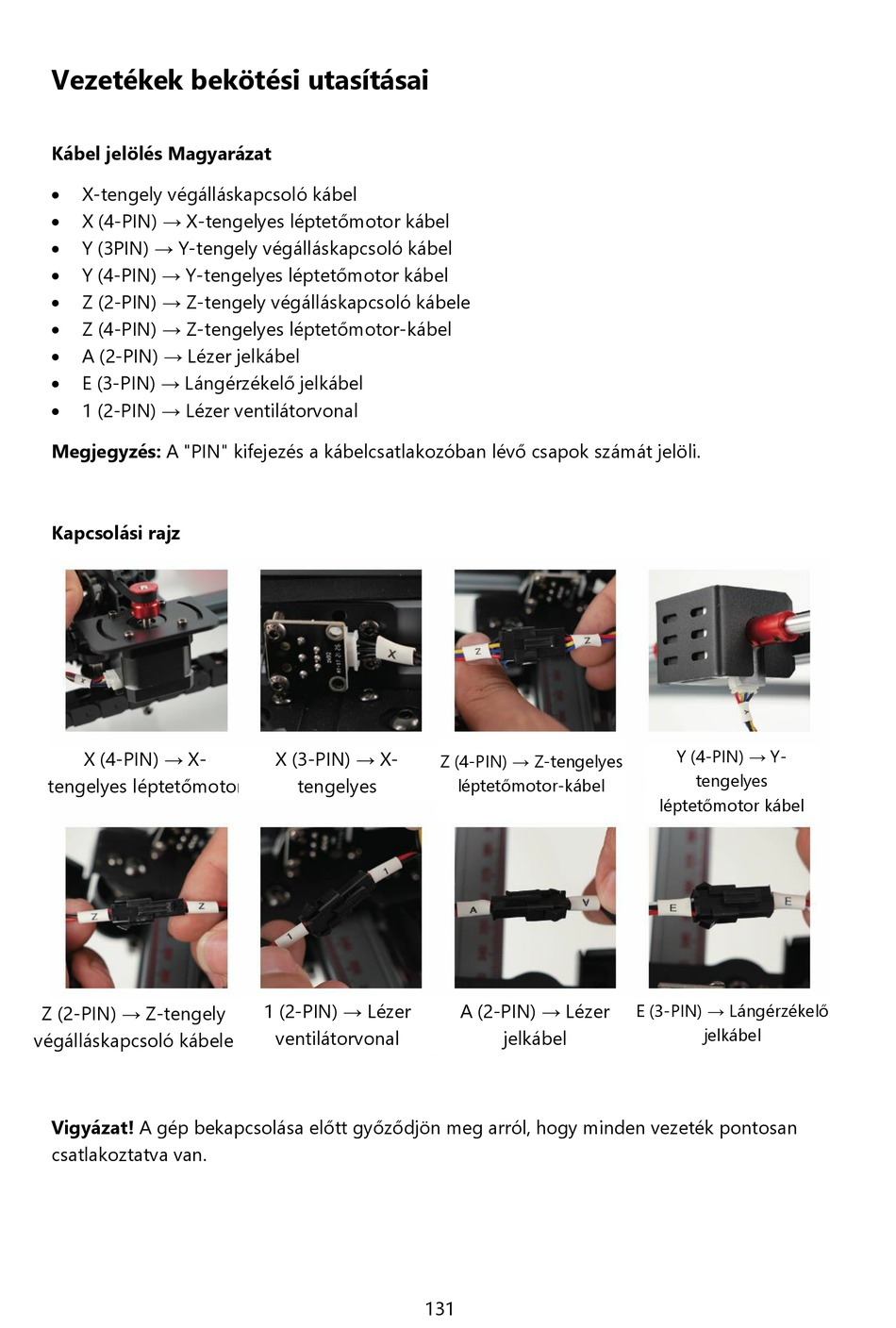

Vezetékek bekötési utasításai
Kábel jelölés Magyarázat

X-tengely végálláskapcsoló kábel
X (4-PIN) → X-tengelyes léptetőmotor kábel

 Y (3PIN) → Y-tengely végálláskapcsoló kábel
Y (4-PIN) → Y-tengelyes léptetőmotor kábel

Z (2-PIN) → Z-tengely végálláskapcsoló kábele

Z (4-PIN) → Z-tengelyes léptetőmotor-kábel

A (2-PIN) → Lézer jelkábel

E (3-PIN) → Lángérzékelő jelkábel

 1 (2-PIN) → Lézer ventilátorvonal
Megjegyzés: A "PIN" kifejezés a kábelcsatlakozóban lévő csapok számát jelöli.
Kapcsolási rajz
X (4-PIN) → X-
tengelyes léptetőmotor
kábel
Z (2-PIN) → Z-tengely
végálláskapcsoló kábele
Vigyázat! A gép bekapcsolása előtt győződjön meg arról, hogy minden vezeték pontosan
csatlakoztatva van.
X (3-PIN) → X-
tengelyes
végálláskapcsoló kábel
1 (2-PIN) → Lézer
ventilátorvonal
Z (4-PIN) → Z-tengelyes
léptetőmotor-kábel
A (2-PIN) → Lézer
jelkábel
131
Y (4-PIN) → Y-
tengelyes
léptetőmotor kábel
E (3-PIN) → Lángérzékelő
jelkábel
