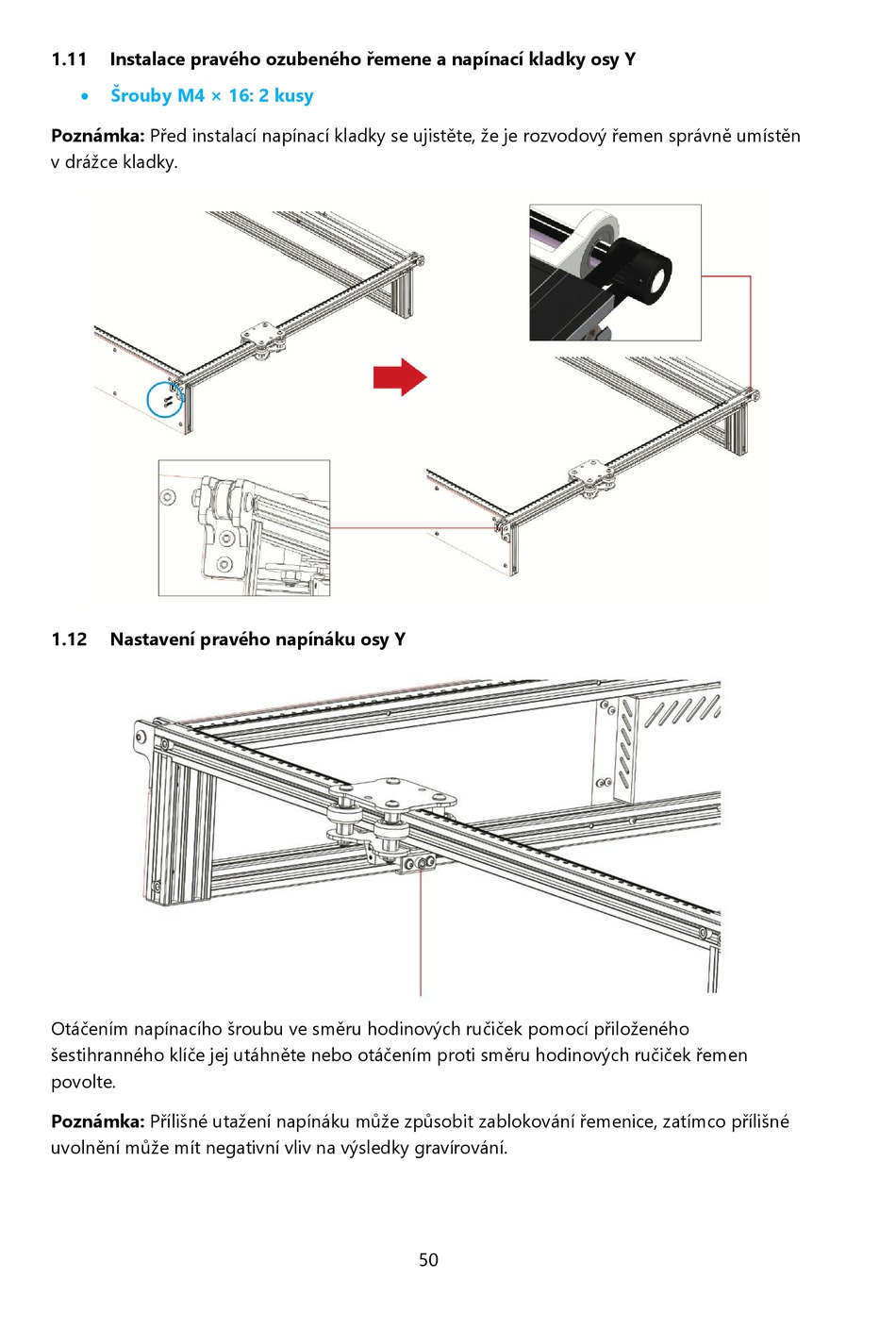

Instalace pravého ozubeného řemene a napínací kladky osy Y
1.11
Šrouby M4 × 16: 2 kusy

Poznámka: Před instalací napínací kladky se ujistěte, že je rozvodový řemen správně umístěn
v drážce kladky.
1.12 Nastavení pravého napínáku osy Y
Otáčením napínacího šroubu ve směru hodinových ručiček pomocí přiloženého
šestihranného klíče jej utáhněte nebo otáčením proti směru hodinových ručiček řemen
povolte.
Poznámka: Přílišné utažení napínáku může způsobit zablokování řemenice, zatímco přílišné
uvolnění může mít negativní vliv na výsledky gravírování.
