two trees TS2 Benutzerhandbuch Seite 125

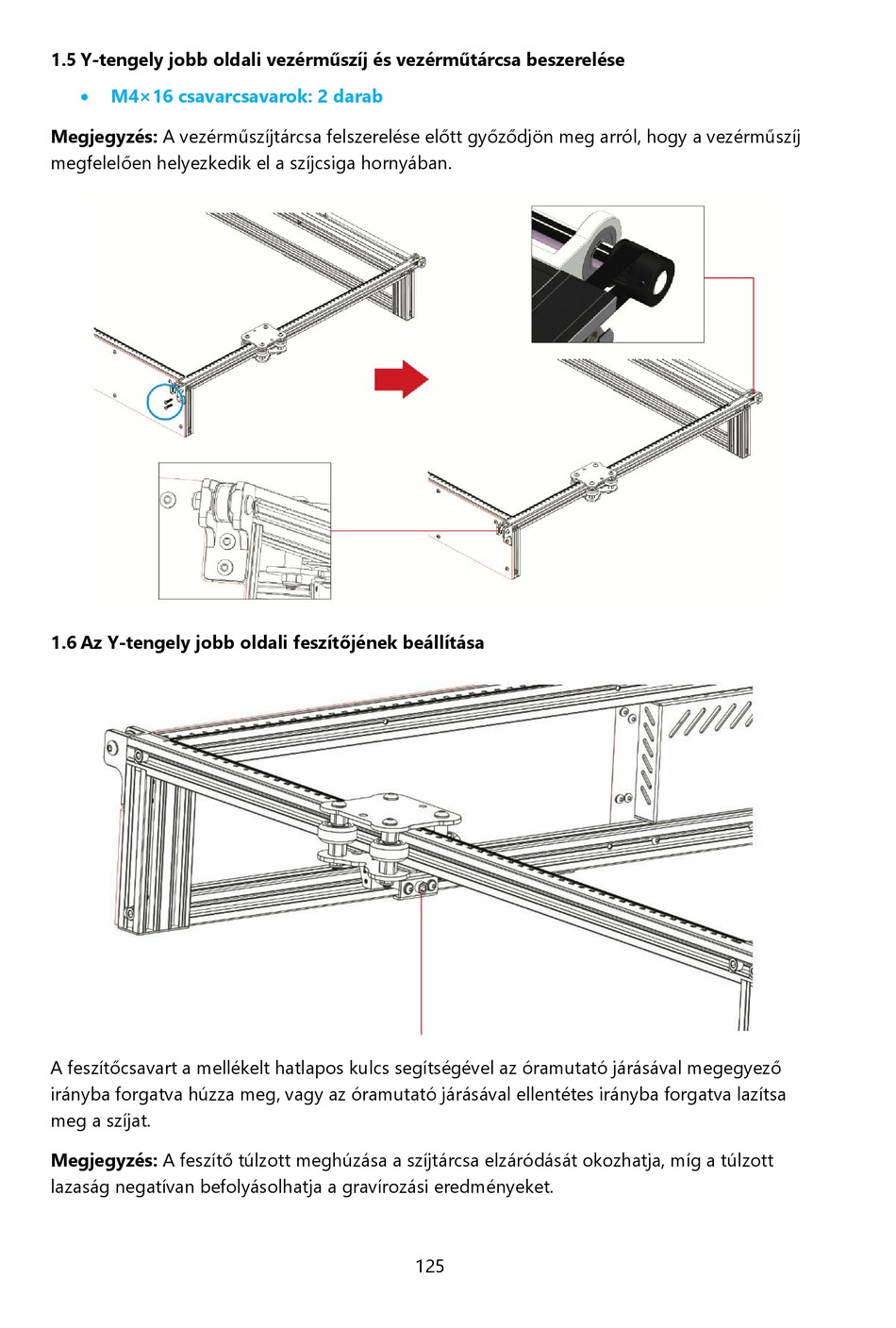

1.5 Y-tengely jobb oldali vezérműszíj és vezérműtárcsa beszerelése

M4×16 csavarcsavarok: 2 darab
Megjegyzés: A vezérműszíjtárcsa felszerelése előtt győződjön meg arról, hogy a vezérműszíj
megfelelően helyezkedik el a szíjcsiga hornyában.
1.6 Az Y-tengely jobb oldali feszítőjének beállítása
A feszítőcsavart a mellékelt hatlapos kulcs segítségével az óramutató járásával megegyező
irányba forgatva húzza meg, vagy az óramutató járásával ellentétes irányba forgatva lazítsa
meg a szíjat.
Megjegyzés: A feszítő túlzott meghúzása a szíjtárcsa elzáródását okozhatja, míg a túlzott
lazaság negatívan befolyásolhatja a gravírozási eredményeket.
125
