Verdrahtungshinweise

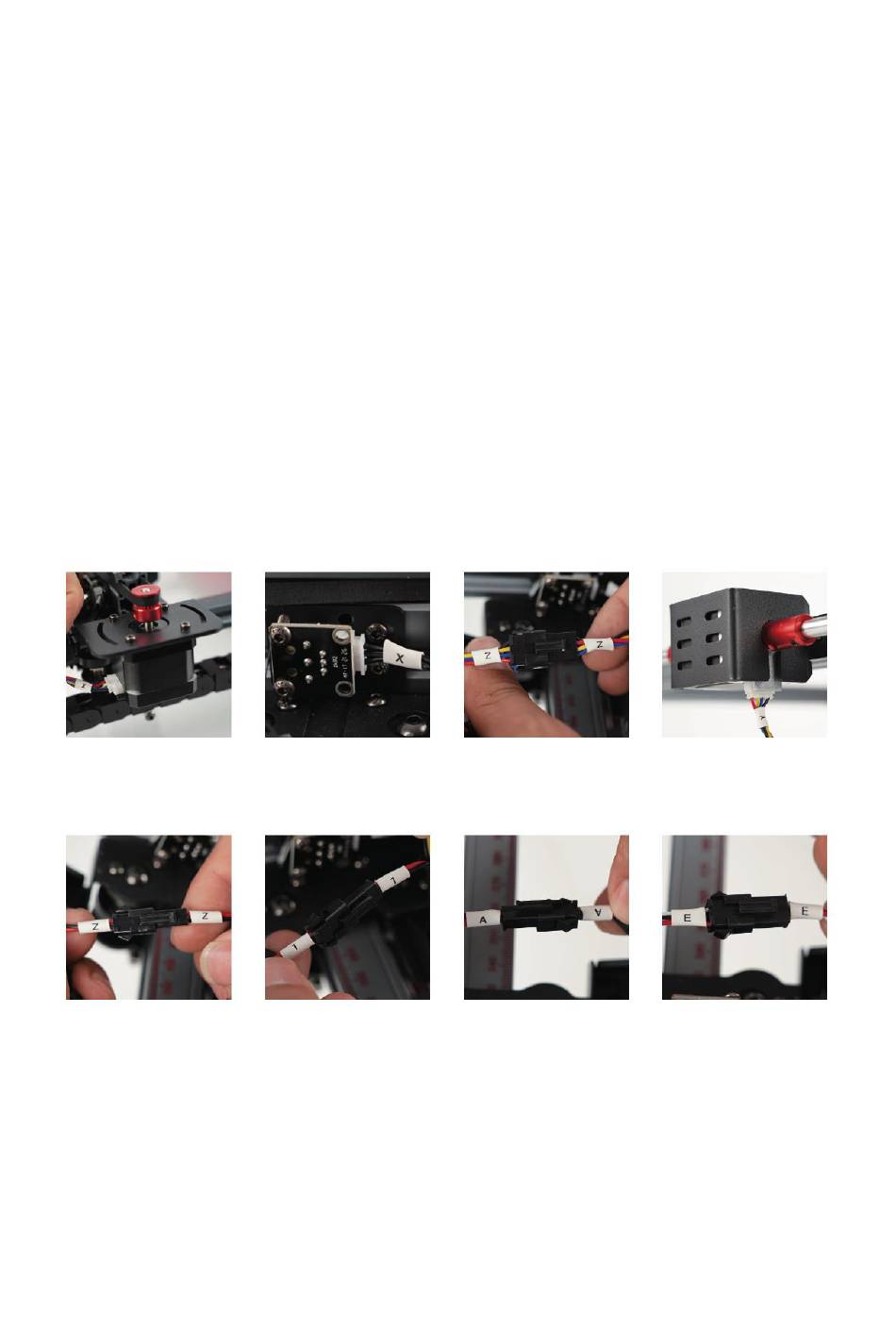

Erläuterung der Kabelkennzeichnung
1. X-Achse Endanschlagschalter Kabel
2. X (4-PIN) → X-Achsen-Schrittmotorkabel
3. Y (3PIN) → Y-Achse Endanschlagschalter Kabel
4. Y (4-PIN) → Y-Achsen-Schrittmotorkabel
5. Z (2-PIN) → Z-Achse Endanschlagschalter Kabel
6. Z (4-PIN) → Z-Achsen-Schrittmotorkabel
7. A (2-PIN) → Laser-Signalkabel
8. E (3-PIN) → Flammenwächter-Signalkabel
9. 1 (2-PIN) → Laser Fan Line
Hinweis: Der Begriff "PIN" steht für die Anzahl der Stifte im Kabelstecker.
Stromlaufplan
X (4-PIN) → X-Achsen-
Schrittmotorkabel
Z (2-PIN) → Z-Achse
Endanschlagschalter
Kabel
Achtung! Vergewissern Sie sich vor dem Einschalten des Geräts, dass alle Kabel richtig
angeschlossen sind.
X (3-PIN) → X-Achse
Endstop-Schalterkabel
1 (2-PIN) → Laser Fan
Line
Z (4-PIN) → Z-Achsen-
Schrittmotorkabel
A (2-PIN) → Laser-
Signalkabel
168
Y (4-PIN) → Y-Achsen-
Schrittmotorkabel
E (3-PIN) →
Flammenwächter-
Signalkabel
