Průvodce montáží

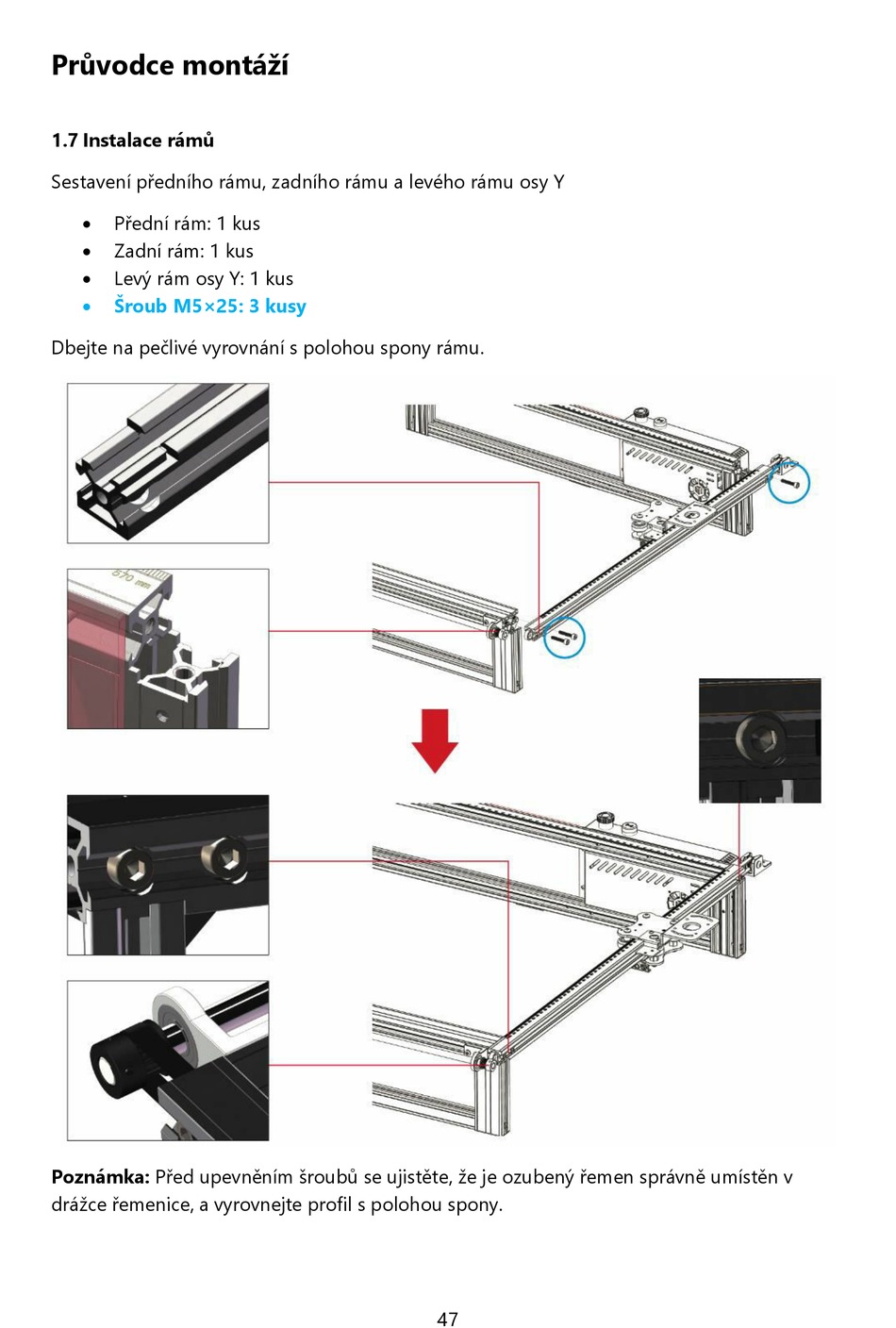

1.7 Instalace rámů
Sestavení předního rámu, zadního rámu a levého rámu osy Y
Přední rám: 1 kus


Zadní rám: 1 kus

Levý rám osy Y: 1 kus
Šroub M5×25: 3 kusy

Dbejte na pečlivé vyrovnání s polohou spony rámu.
Poznámka: Před upevněním šroubů se ujistěte, že je ozubený řemen správně umístěn v
drážce řemenice, a vyrovnejte profil s polohou spony.
