two trees TS2 Benutzerhandbuch Seite 179

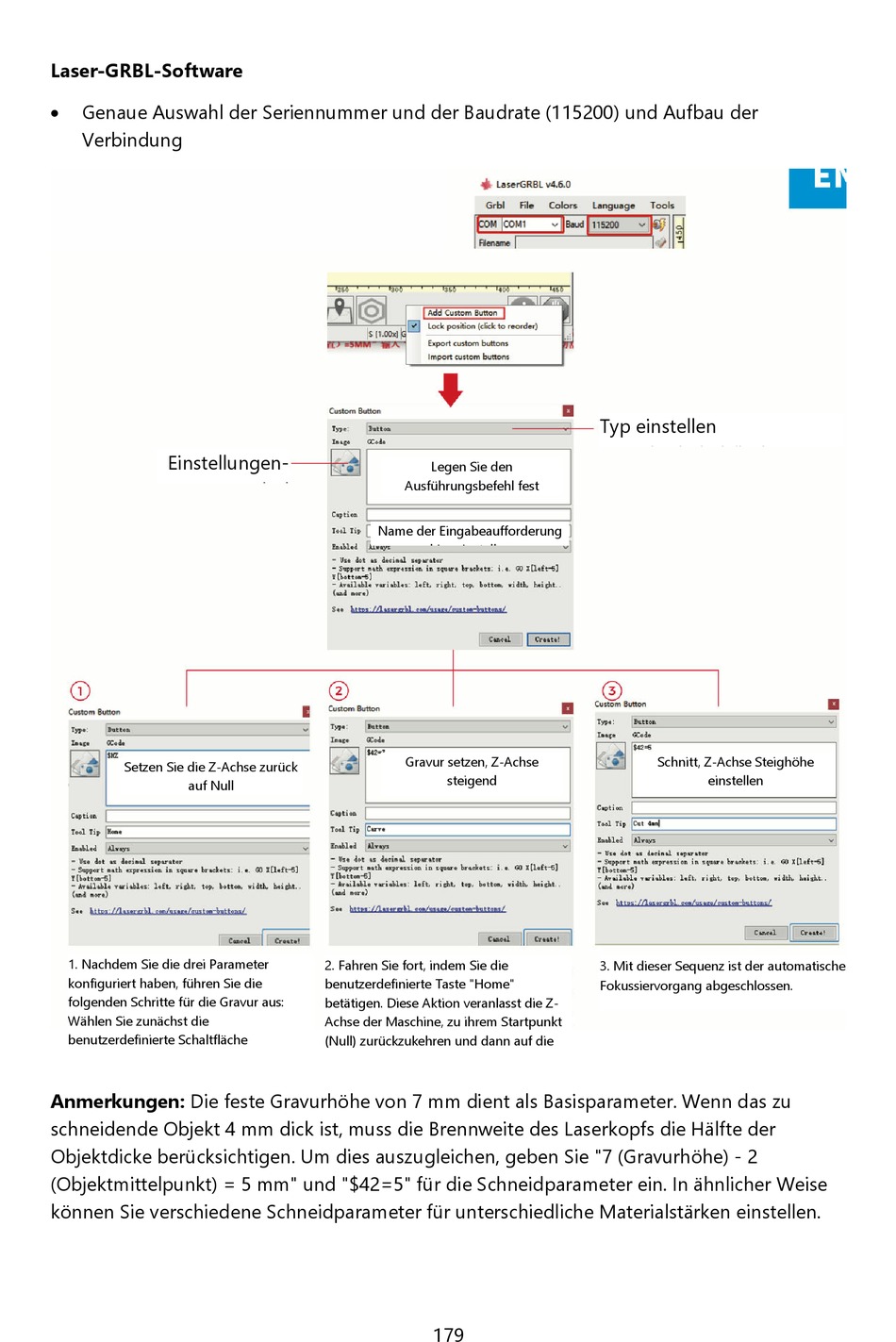

Laser-GRBL-Software

Genaue Auswahl der Seriennummer und der Baudrate (115200) und Aufbau der
Verbindung
Einstellungen-
Setzen Sie die Z-Achse zurück
auf Null
1. Nachdem Sie die drei Parameter
konfiguriert haben, führen Sie die
folgenden Schritte für die Gravur aus:
Wählen Sie zunächst die
benutzerdefinierte Schaltfläche
"Gravieren", um die Parameter zu
Anmerkungen: Die feste Gravurhöhe von 7 mm dient als Basisparameter. Wenn das zu
schneidende Objekt 4 mm dick ist, muss die Brennweite des Laserkopfs die Hälfte der
Objektdicke berücksichtigen. Um dies auszugleichen, geben Sie "7 (Gravurhöhe) - 2
(Objektmittelpunkt) = 5 mm" und "$42=5" für die Schneidparameter ein. In ähnlicher Weise
können Sie verschiedene Schneidparameter für unterschiedliche Materialstärken einstellen.
Symbol
Name der Eingabeaufforderung
2. Fahren Sie fort, indem Sie die
benutzerdefinierte Taste "Home"
betätigen. Diese Aktion veranlasst die Z-
Achse der Maschine, zu ihrem Startpunkt
(Null) zurückzukehren und dann auf die
angegebene Höhe zu steigen.
Legen Sie den
Ausführungsbefehl fest
hier einstellen
Gravur setzen, Z-Achse
steigend
179
Typ einstellen
(Standardschaltfläche)
Schnitt, Z-Achse Steighöhe
einstellen
3. Mit dieser Sequenz ist der automatische
Fokussiervorgang abgeschlossen.
