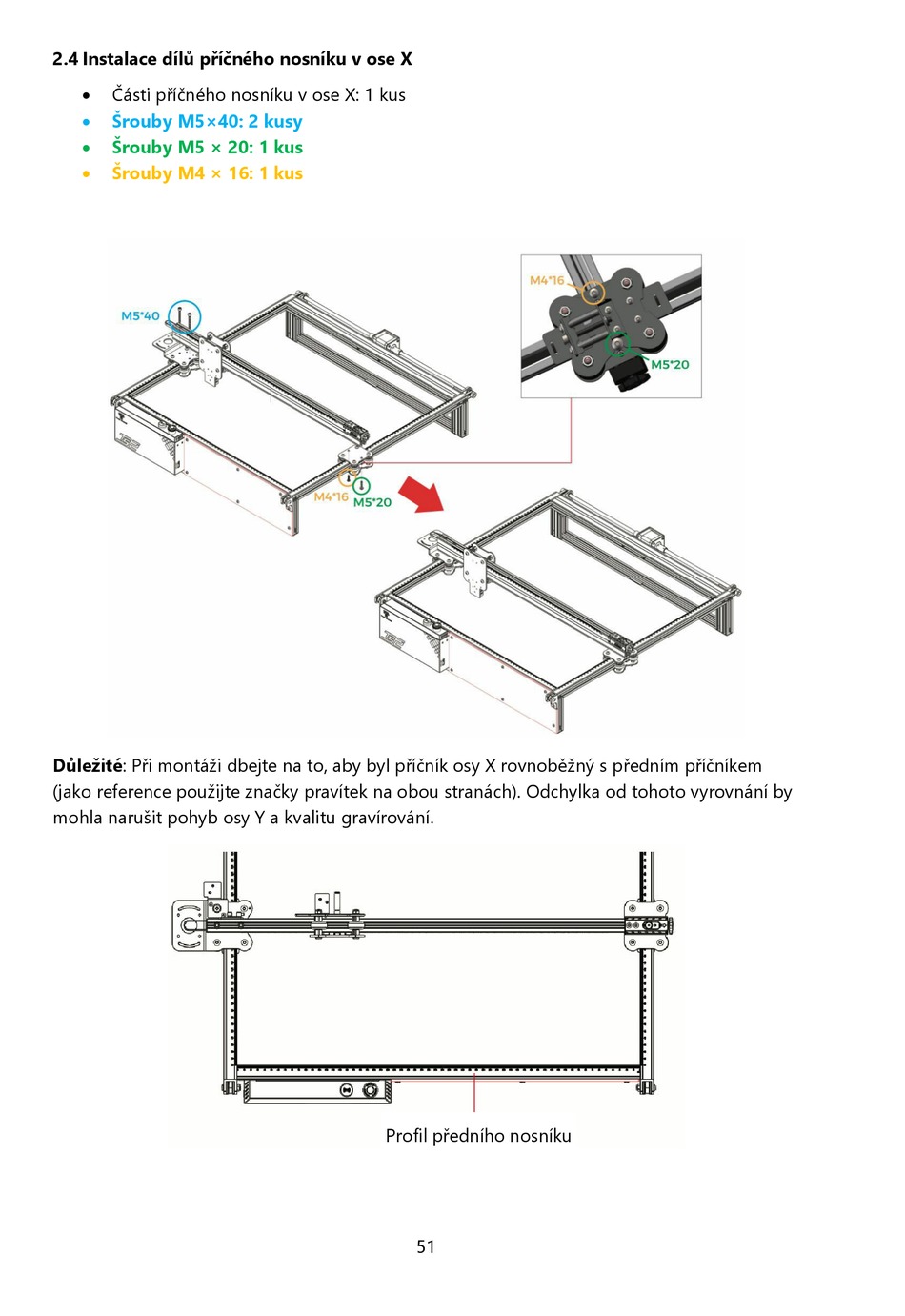

2.4 Instalace dílů příčného nosníku v ose X
Části příčného nosníku v ose X: 1 kus

Šrouby M5×40: 2 kusy

Šrouby M5 × 20: 1 kus

Šrouby M4 × 16: 1 kus

Důležité: Při montáži dbejte na to, aby byl příčník osy X rovnoběžný s předním příčníkem
(jako reference použijte značky pravítek na obou stranách). Odchylka od tohoto vyrovnání by
mohla narušit pohyb osy Y a kvalitu gravírování.
Profil předního nosníku
