two trees TS2 Benutzerhandbuch Seite 124

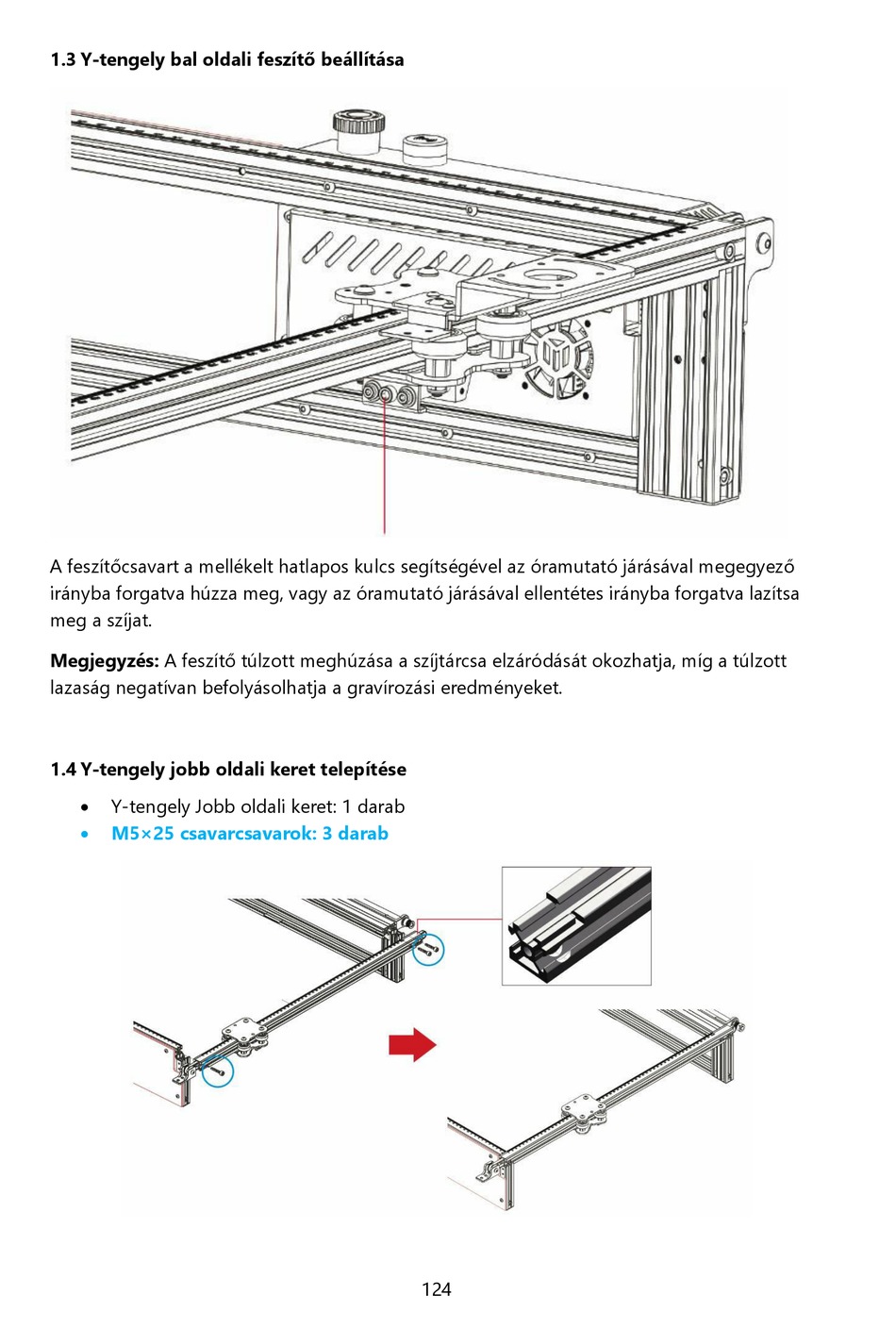

1.3 Y-tengely bal oldali feszítő beállítása
A feszítőcsavart a mellékelt hatlapos kulcs segítségével az óramutató járásával megegyező
irányba forgatva húzza meg, vagy az óramutató járásával ellentétes irányba forgatva lazítsa
meg a szíjat.
Megjegyzés: A feszítő túlzott meghúzása a szíjtárcsa elzáródását okozhatja, míg a túlzott
lazaság negatívan befolyásolhatja a gravírozási eredményeket.
1.4 Y-tengely jobb oldali keret telepítése

Y-tengely Jobb oldali keret: 1 darab

M5×25 csavarcsavarok: 3 darab
124
