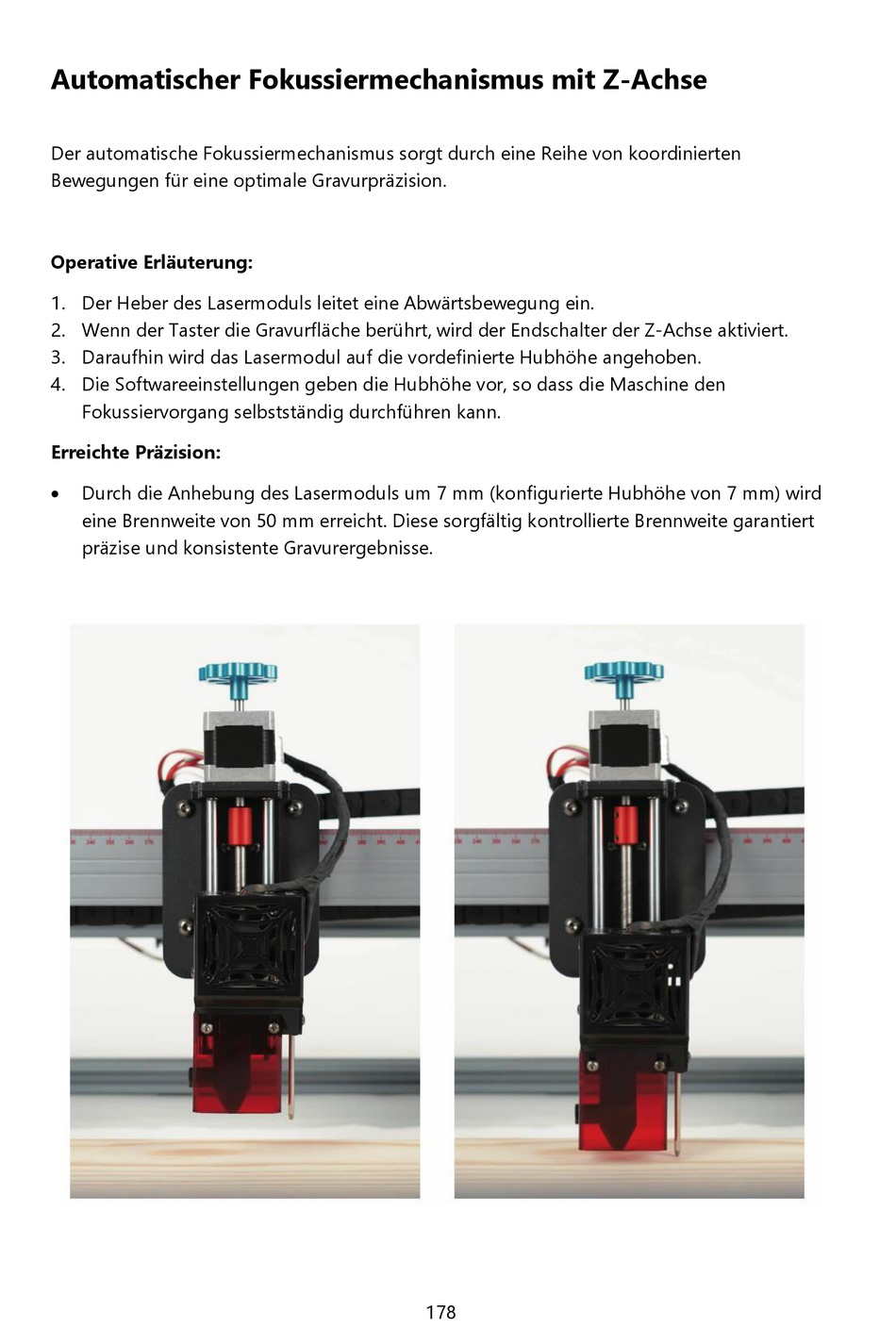

Automatischer Fokussiermechanismus mit Z-Achse
Der automatische Fokussiermechanismus sorgt durch eine Reihe von koordinierten
Bewegungen für eine optimale Gravurpräzision.
Operative Erläuterung:
1. Der Heber des Lasermoduls leitet eine Abwärtsbewegung ein.
2. Wenn der Taster die Gravurfläche berührt, wird der Endschalter der Z-Achse aktiviert.
3. Daraufhin wird das Lasermodul auf die vordefinierte Hubhöhe angehoben.
4. Die Softwareeinstellungen geben die Hubhöhe vor, so dass die Maschine den
Fokussiervorgang selbstständig durchführen kann.
Erreichte Präzision:

Durch die Anhebung des Lasermoduls um 7 mm (konfigurierte Hubhöhe von 7 mm) wird
eine Brennweite von 50 mm erreicht. Diese sorgfältig kontrollierte Brennweite garantiert
präzise und konsistente Gravurergebnisse.
