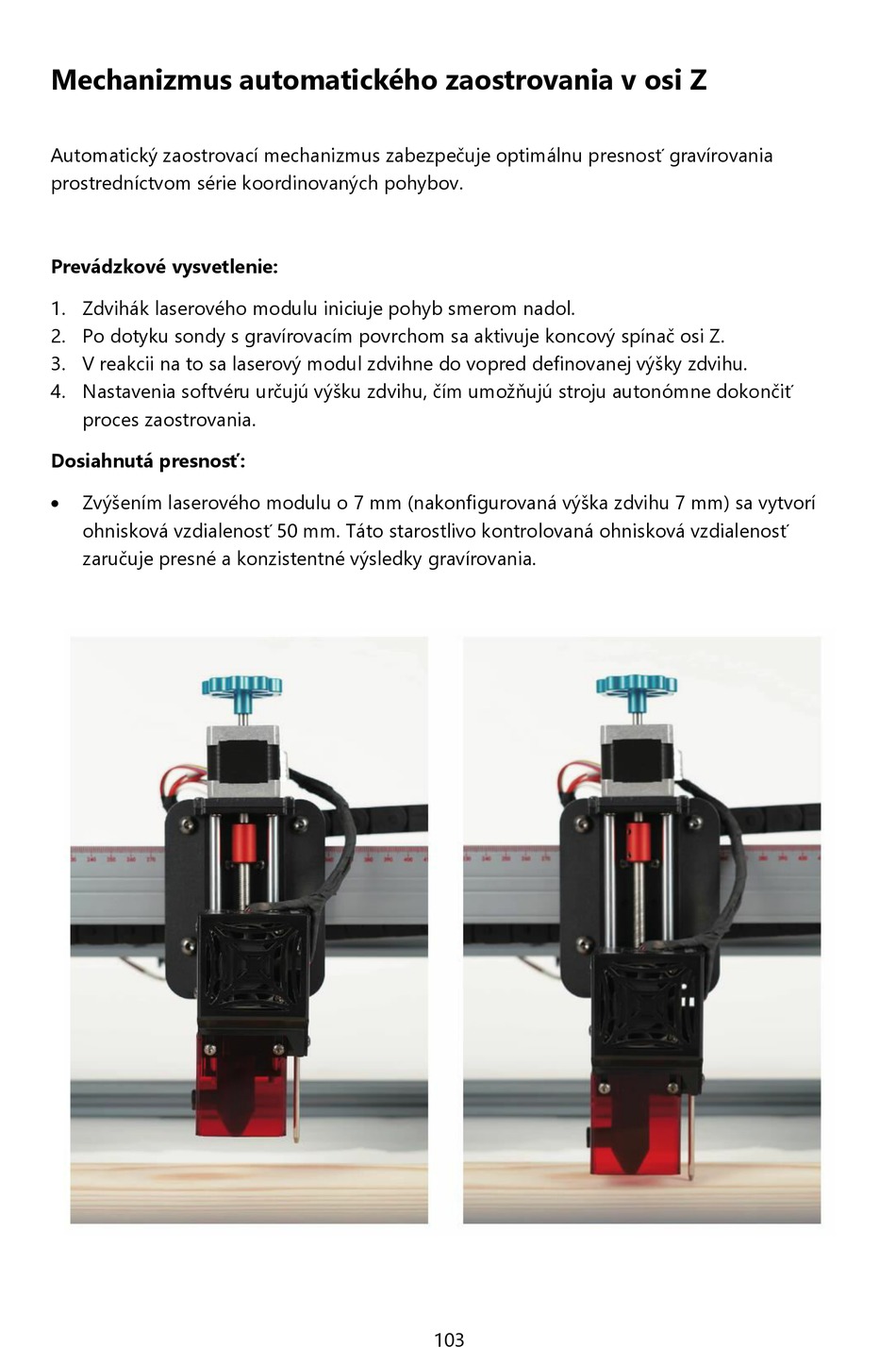

Mechanizmus automatického zaostrovania v osi Z
Automatický zaostrovací mechanizmus zabezpečuje optimálnu presnosť gravírovania
prostredníctvom série koordinovaných pohybov.
Prevádzkové vysvetlenie:
1. Zdvihák laserového modulu iniciuje pohyb smerom nadol.
2. Po dotyku sondy s gravírovacím povrchom sa aktivuje koncový spínač osi Z.
3. V reakcii na to sa laserový modul zdvihne do vopred definovanej výšky zdvihu.
4. Nastavenia softvéru určujú výšku zdvihu, čím umožňujú stroju autonómne dokončiť
proces zaostrovania.
Dosiahnutá presnosť:
Zvýšením laserového modulu o 7 mm (nakonfigurovaná výška zdvihu 7 mm) sa vytvorí

ohnisková vzdialenosť 50 mm. Táto starostlivo kontrolovaná ohnisková vzdialenosť
zaručuje presné a konzistentné výsledky gravírovania.
