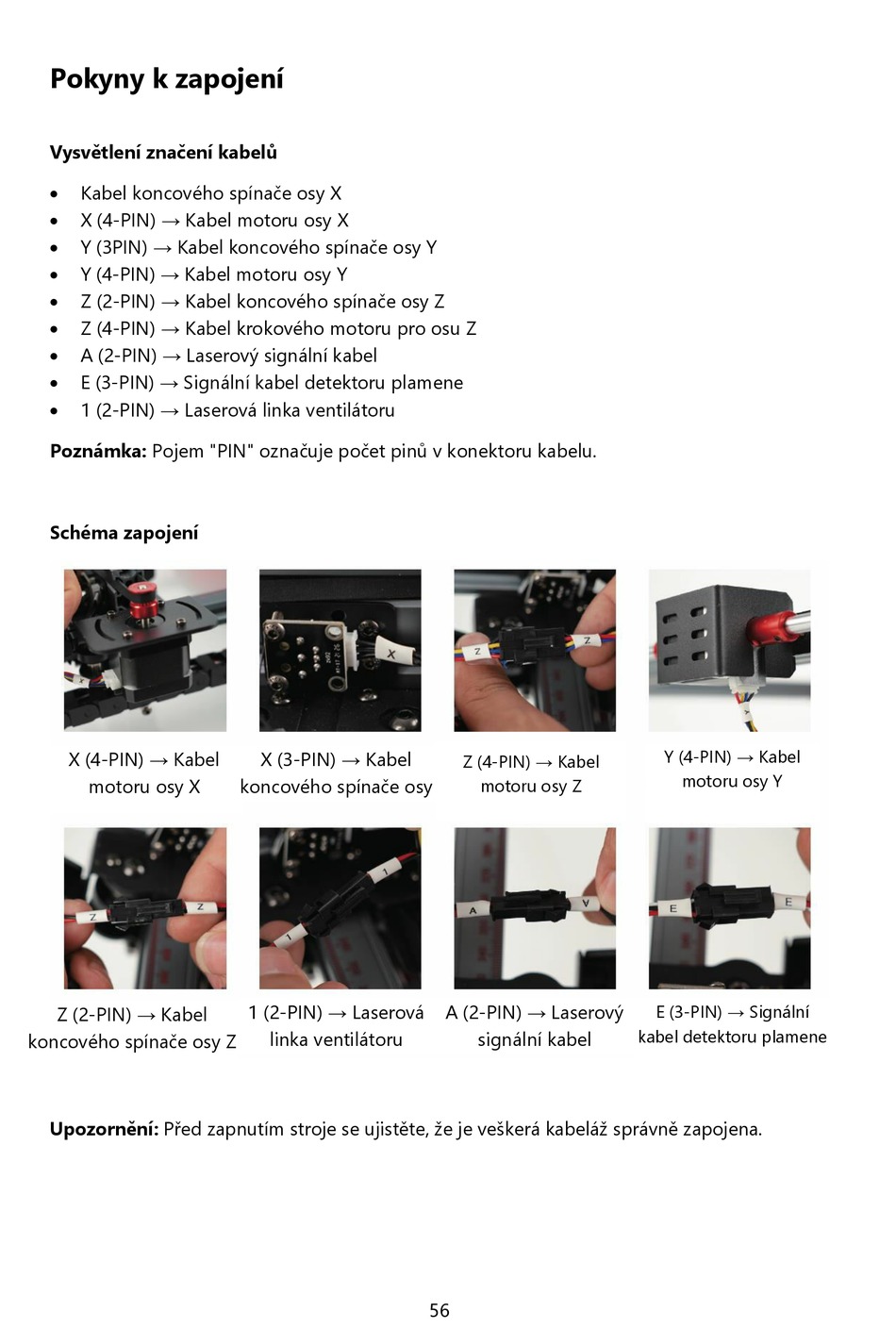

Pokyny k zapojení
Vysvětlení značení kabelů
Kabel koncového spínače osy X

 X (4-PIN) → Kabel motoru osy X
Y (3PIN) → Kabel koncového spínače osy Y

Y (4-PIN) → Kabel motoru osy Y

Z (2-PIN) → Kabel koncového spínače osy Z

 Z (4-PIN) → Kabel krokového motoru pro osu Z
A (2-PIN) → Laserový signální kabel

E (3-PIN) → Signální kabel detektoru plamene

 1 (2-PIN) → Laserová linka ventilátoru
Poznámka: Pojem "PIN" označuje počet pinů v konektoru kabelu.
Schéma zapojení
X (4-PIN) → Kabel
motoru osy X
Z (2-PIN) → Kabel
koncového spínače osy Z
Upozornění: Před zapnutím stroje se ujistěte, že je veškerá kabeláž správně zapojena.
X (3-PIN) → Kabel
koncového spínače osy
X
1 (2-PIN) → Laserová
linka ventilátoru
Z (4-PIN) → Kabel
motoru osy Z
A (2-PIN) → Laserový
signální kabel
56
Y (4-PIN) → Kabel
motoru osy Y
E (3-PIN) → Signální
kabel detektoru plamene
