CNC Engraver TTC 450
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für two trees TTC 450

Inhaltszusammenfassung für two trees TTC 450

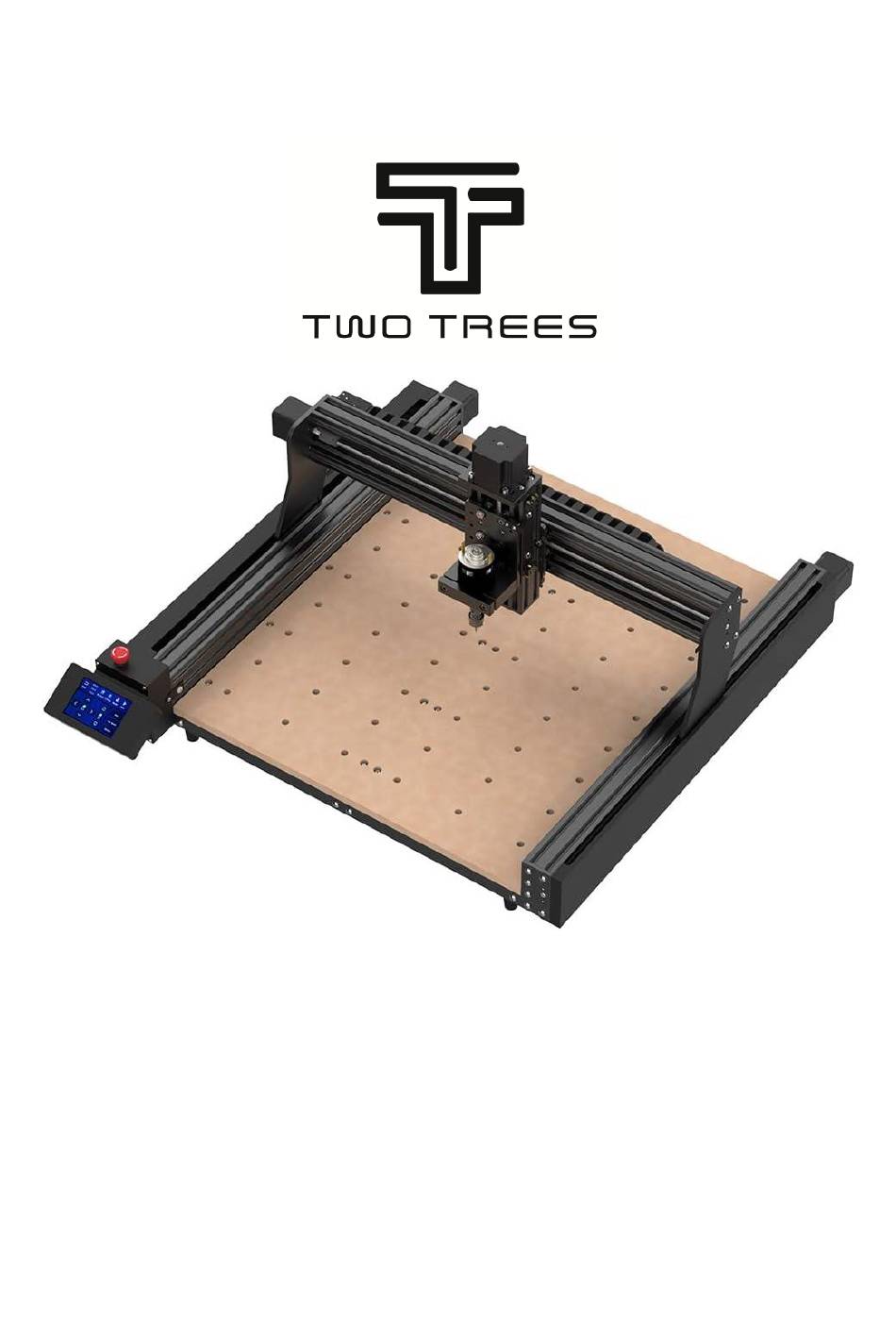

  • Seite 1 CNC Engraver TTC 450 User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
  • Seite 2 English 3 – 35 Čeština 36 – 68 Slovenčina 69 – 101 Magyar 102 – 134 Deutsch 135 – 167...
  • Seite 135 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.

  • Seite 136: Sicherheitsmaßnahmen

    Sicherheitsmaßnahmen 1. Bevorzugen Sie eine sichere Maschineninstallation, wenn Sie die Maschine zum ersten Mal benutzen. 2. Betätigen Sie im Gefahrenfall sofort den Not-Aus-Schalter. 3. Schützen Sie Ihre Augen während des Betriebs der Maschine mit einer Schutzbrille. 4. Benutzen Sie eine Bürste, um den Schmutz zu entfernen; vermeiden Sie es, ihn mit Ihrem Atem wegzupusten.

  • Seite 137: Verpackung

    Verpackung 1× 2020 Vorderer Querträger 1× 775 1× Netzadapter 1× Netzkabel 1× USB- Spindelmotor Datenkabel 1× 2020 Hinterer Querträger 1× 2040 Unterer Querträger 1× Linke Y-Achse 1× TS35 Touchscreen- Abschirmung Bausatz 2× 2020 Unterer Querträger 1× X-Achse Montage 1× Z-Achse Montage 1×...
  • Seite 138 4× Sechskant- 3× Gabelschlüssel 10× Nylon-Krawatte 1× Schrägzange 1× Einweg- Schlüssel Schraubendreher 4× M3X6 Flachkopfschraube 2× M3X40 Flachkopfschraube 2× M4X6 Schraube 20× Profil Dichtung 10× M3X5 Schraube 4× M4X25 Schraube 7× M5X6 Schraube 4× M5X12 Schraube 15× M5X15 Schraube 22× M5X20 Schraube 2×...
  • Seite 139 Diagramm...
  • Seite 140 1. Z-Achse Motor 2. T8-4 Schraube 3. 775 Spindelmotor 4. 4080U Seitenprofil 5. Not-Aus-Schalter 6. DC Power Schnittstelle 7. USB-Schnittstelle 8. TF-Kartensteckplatz 9. Gravur-Plattform 10. TS35 Touchscreen 11. Netzschalter 12. Endschalter 13. Schleppkette 14. X-Achse Motor 15. Y-Achse Motor 16. Gummifüße...

  • Seite 141: Einbau Des Rahmens

    Montage des TTC450 1. Einbau des Rahmens Erforderliche Teile: 1× 2020 Vorderer Querträger • 1× 2020 Hinterer Querträger • 2× 2020 Untere Quertraverse • 1× 2040 Unterer Querträger • 4× Gummifüße • 8× M5X30-Schrauben • 4× M4X25-Schrauben • 2,5 Sechskant-Schlüssel •...

  • Seite 142: Installation Der Plattform

    2. Installation der Plattform Erforderliche Teile: 2× Dichteplatte • 20× M5X20-Schrauben • 3,0 Sechskant-Schlüssel • Legen Sie die Dichteplatte mit der Oberfläche nach oben und ziehen Sie 20 Schrauben durch die Dichteplatte in das Profil.

  • Seite 143: Erforderliche Teile

    3. Y-Achse Installation Erforderliche Teile: 1× Montage der linken Y-Achse • 1× Montage der rechten Y-Achse • 8× M5X30-Schrauben • 2× M5X20-Schrauben • 3,0 Sechskant-Schlüssel • Befestigen Sie zunächst die vordere linke und rechte Y- Achsen-Baugruppe mit M5*30- Schrauben. Hinweis: Setzen Sie alle M5X30- Schrauben in die entsprechenden Löcher ein und ziehen Sie sie fest, bevor Sie sie...
  • Seite 144 4. X-Achse Motorinstallation Erforderliche Teile: 1× X-Achsen-Schrittmotor • 4× Tellerkopf M3X6 Schrauben • 1× Kupplung • 2,0 Sechskant-Schlüssel • Stecken Sie die linke Y-Achsen- Baugruppe auf den Schrittmotor und achten Sie darauf, dass der Anschluss für den Motor nach unten zeigt. Stecken Sie die Kupplungsmuffe auf die Motorwelle, wobei das Sechskantgewinde ohne Kopf gegen die...

  • Seite 145: Installation Der X-Achse - Erster Schritt

    5. Installation der X-Achse - Erster Schritt Erforderliche Teile: 1× X-Achse Montage • 4× M5X15-Schrauben • 3,0 Sechskant-Schlüssel • Achten Sie auf die Positionierung der X- Achse und stellen Sie sicher, dass das Ende mit der Mutter nach oben gerichtet ist.

  • Seite 146: Installation Der X-Achse - Zweiter Schritt

    6. Installation der X-Achse - Zweiter Schritt Erforderliche Teile: 1× X-Achse Montage • 4× M5X15-Schrauben • 2,0 Sechskant-Schlüssel • 3,0 Sechskant-Schlüssel • 1. Schieben Sie den Schlitten der X-Achse nach links, um die Schraube um etwa 5 cm freizulegen. 2. Drehen Sie die linke Y-Achse manuell, um die linke und rechte Y-Achse auszurichten. 3.
  • Seite 147 7. Z-Achse Installation Erforderliche Teile: 4× M5X20 Flachkopfschrauben • 1× Z-Achse Montage • 2,0 Sechskant-Schlüssel • 4,0 Sechskant-Schlüssel • Lösen Sie mit einem 2,0er Sechskantschlüssel die beiden Sechskantgewinde ohne Kopf an der Kupplung. Senken Sie den Schlitten ab, um das Schraubenloch freizulegen und die Schraube zu befestigen.

  • Seite 148: X-Achsenbegrenzung Installation

    8. X-Achsenbegrenzung Installation Erforderliche Teile: 1× Endschalter für die X-Achse • 2× M5X15-Schrauben • 3,0 Sechskant-Schlüssel • Schrauben Sie die M5X6-Schraube durch die X-Begrenzungsbefestigungsplatte und in die T-Mutter. Setzen Sie ihn in den Profilschlitz auf der Rückseite der Z-Achse und ziehen Sie ihn fest.

  • Seite 149: Installation Der X-Achsen-Endschalterplatte

    9. Installation der X-Achsen-Endschalterplatte Erforderliche Teile: 2× M5X6 Linsenkopf-Schrauben • 2× T-Mutter 20-M5 • 2× X-Achse Limit Trigger Plate • 3,0 Sechskant-Schlüssel • Sichern Sie die M5X6-Schrauben, indem Sie sie durch die X-Achsen-Endschalterplatte führen und anschließend in die T-Muttern einschrauben. Setzen Sie sie in die Profilnuten an den unteren Enden der X-Achse und ziehen Sie sie fest.
  • Seite 150 10. Installation des Endschalters für die Y-Achse Erforderliche Teile: 2× M5X6-Schrauben • 2× Y-Achsen-Endschalter • 3,0 Sechskant-Schlüssel • Die Länge des Drahtes Die Länge des Drahtes beträgt 5 cm. beträgt 60 cm. Nachdem Sie den Endschalter passiert haben, setzen Sie die M5X6-Schrauben in das Profil ein und befestigen sie.

  • Seite 151: Installation Der Schleppkette

    11. Installation der Schleppkette Erforderliche Teile: 5× M3X5-Schrauben • 2× M4X6-Schrauben • 2,0 Sechskant-Schlüssel • 2,5 Sechskant-Schlüssel • Befestigen Sie sie in der abgebildeten Reihenfolge: Bild 1, gefolgt von Bild 2 und schließlich Bild 3.

  • Seite 152: Installation Der Kontrollbox

    12. Installation der Kontrollbox Erforderliche Teile: 2× M3X5-Schrauben • 2× M5X6-Schrauben • 2× T-Mutter 20-M5 • 2× Mainboard-Befestigungsteil • 2,0 Sechskant-Schlüssel • 3,0 Sechskant-Schlüssel • M3X5-Schrauben Drehen Sie zunächst die M5X6-Schraube durch das Befestigungsstück der Hauptplatine und anschließend in die T-Mutter. Setzen Sie sie in den Profilschlitz und ziehen Sie sie leicht an.
  • Seite 153 13. Installation von Y-Achsen-Schutz und Schleppkette Erforderliche Teile: 1× M3X5 Schraube • 2× Cuphead M3X40-Schrauben • 1× Schutz der linken Y-Achse • 2,0 Sechskant-Schlüssel • 2,5 Sechskant-Schlüssel • Beginnen Sie mit dem Anschluss des ersten Endschalters der Y-Achse an die Klemmen des Schaltkastens und beachten Sie dabei die vorgegebenen Anforderungen an die kabellose Reihenfolge.
  • Seite 154 14. Befestigung der Schutzplatte für die Y-Achse Erforderliche Teile: 5× M5X15 • 3,0 Sechskant-Schlüssel • Bringen Sie die M5X15-Schraube an, indem Sie sie durch den Y-Achsenschutz und in das Profil einführen. Dies gewährleistet eine sichere Verbindung, die die Stabilität und Funktionalität erhöht.
  • Seite 155 15. Befestigung des Motorkabels der Y-Achse Erforderliche Teile: 3× Profiler-Siegel • Führen Sie das Kabel des Y-Achsenmotors vorsichtig in den dafür vorgesehenen Schlitz an der Unterseite des Aufbaus. Um einen sicheren Sitz zu gewährleisten, drücken Sie die Profildichtung fest auf die vorgesehene Stelle, die sowohl Schutz als auch Stabilität bietet.
  • Seite 156 16. Befestigung des Motorkabels der Y-Achse Erforderliche Teile: 2× Nylon-Krawatten • Führen Sie das Motorkabel vorsichtig in den vorgesehenen Anschluss des Schrittmotors der X-Achse ein. Sichern Sie den Kabelbaum anschließend mit Kabelbindern, um eine ordentliche und übersichtliche Anordnung zu schaffen.
  • Seite 157 17. TS Touch Panel Installation Erforderliche Teile: 2× M3X5-Schrauben • 1× TS35 Touchscreen-Bausatz • 2,0 Sechskant-Schlüssel • Schließen Sie das Kabel der Steuereinheit an der Rückseite des Touchscreens an und befestigen Sie dann den Bildschirm mit M3X5-Schrauben durch die Befestigungsplatte, um eine sichere Befestigung zu gewährleisten.

  • Seite 158: Motor-Installation

    18. 775 Motor-Installation Erforderliche Teile: 1× 775 Spindelmotor • 1× 775 Motorspannfutter • 3,0 Sechskant-Schlüssel • 4,0 Sechskant-Schlüssel • 1× M5X6 Schraube • 2× M5X12 Schraube • 2× Flachkopfschraube M5X12 • Der rote Punkt ist mit dem Pluspol verbunden. Schließen Sie zunächst das 775-Motorkabel, das Schrittmotorkabel für die Z-Achse und die Begrenzungskabel für die Z-Achse und die X-Achse an.
  • Seite 159 19. Prüfung Vergewissern Sie sich, dass sich der Not-Aus-Schalter in der angehobenen Position befindet, bevor Sie fortfahren. Schließen Sie das Netzteil an und drücken Sie den Metallschalter; beobachten Sie das Aufleuchten des grünen Lichts als Indikator für den erfolgreichen Einschaltstatus. Sollte der Bildschirm aufleuchten, bestätigt dies die normale Funktion des Einschaltvorgangs.

  • Seite 160: Einbau Des Fräsers

    Einbau des Fräsers Hinweis: Beachten Sie, dass die Einspannlänge des Fräsers etwa die Hälfte der Gesamtlänge des Fräsers beträgt. ER11 Spannfutter CNC-Werkzeug...

  • Seite 161: Installation Der Vorrichtungen

    Installation der Vorrichtungen Sichern Sie das Werkstück, indem Sie die Flügelmutter für die richtige Spannung einstellen. Hinweis: Der Werkzeugweg ist so konzipiert, dass er die Vorrichtung umgeht, um mögliche Kollisionen zu vermeiden. Leitfaden für den Betrieb Gravieren mit dem TS35-Bildschirm Beginnen Sie mit dem Speichern der Starten Sie den Gravurvorgang, indem Klicken Sie auf die Schaltfläche Skulptur, um...

  • Seite 162: Gravieren Mit Dem Computer

    Gravieren mit dem Computer 1. Montageprozess Eine ausführliche Montageanleitung finden Sie in der "Woodpecker CNC • Montageanleitung". 2. Debugging-Phase Fahren Sie mit der Installation des CH340-Treiberprogramms fort. • Doppelklicken Sie auf CH340SER und wählen Sie dann Installation. Lassen Sie das Installationsprogramm ablaufen. (Dieses Treiberprogramm ist mit den Systemen XP 32/64 und WIN7 32/64 kompatibel).
  • Seite 163 Herstellen der Maschinenverbindung über Candle (Steuersoftware): Starten Sie die Candle Control Software, die auf die Steuerung von CNC-3-Achsen-Schnitzmaschinen zugeschnitten ist. Beginnen Sie mit der Konfiguration der Portnummer und navigieren Sie dann zurück zur Hauptschnittstelle der Software. Die Software stellt automatisch eine Verbindung mit der Maschine her.

  • Seite 164: Richtungsüberprüfung

    Richtungsüberprüfung: Überprüfen Sie, ob sich die Maschine in die vorgesehene Richtung bewegt, wenn sie durch einen Softwarebefehl dazu aufgefordert wird. Einführung in die Hauptschnittstelle von Grblcontrol: Falls das Anklicken einer Taste nicht dazu führt, dass sich die Maschine in die erwartete numerische Richtung bewegt, deutet dies auf eine Umkehrung der Funktion des Schrittmotors in dieser bestimmten Richtung hin.
  • Seite 165 Cutter-Konfiguration: Konfiguration des Schneidgeräts: Legen Sie die Ausgangsposition für die Aufgabe fest. Positionieren Sie den Fräser an der gewünschten Stelle und klicken Sie auf die XY- und Z- Achsenkoordinaten-Nullpunktverschiebung. Durch diese Aktion wird der Gravurvorgang von dem angegebenen Punkt aus gestartet. Vergewissern Sie sich während des letzten Schritts, dass die Spindel in Betrieb ist, da der Fräser mit dem zu gravierenden Objekt in Kontakt kommen könnte.

  • Seite 166: Garantiebedingungen

    Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt...

  • Seite 167: Eu-Konformitätserklärung

    EU-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinien. WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden.
