Topologie - Grafische Ansicht
Voraussetzung
Für eine fehlerfreie Nutzung der Topologie müssen folgende Voraussetzungen erfüllt sein:
● Die Spracheinstellungen sind vorgenommen.
● Die topologische Verschaltung der Ports ist im Topologie-Editor von STEP 7 projektiert.
● Das Projekt ist in HW-Konfig übersetzt.
● "Systemfehler melden" ist generiert.
● Das Projekt ist komplett (Projektierung und Programm) geladen.
Soll-Topologie und Ist-Topologie - grafische Ansicht

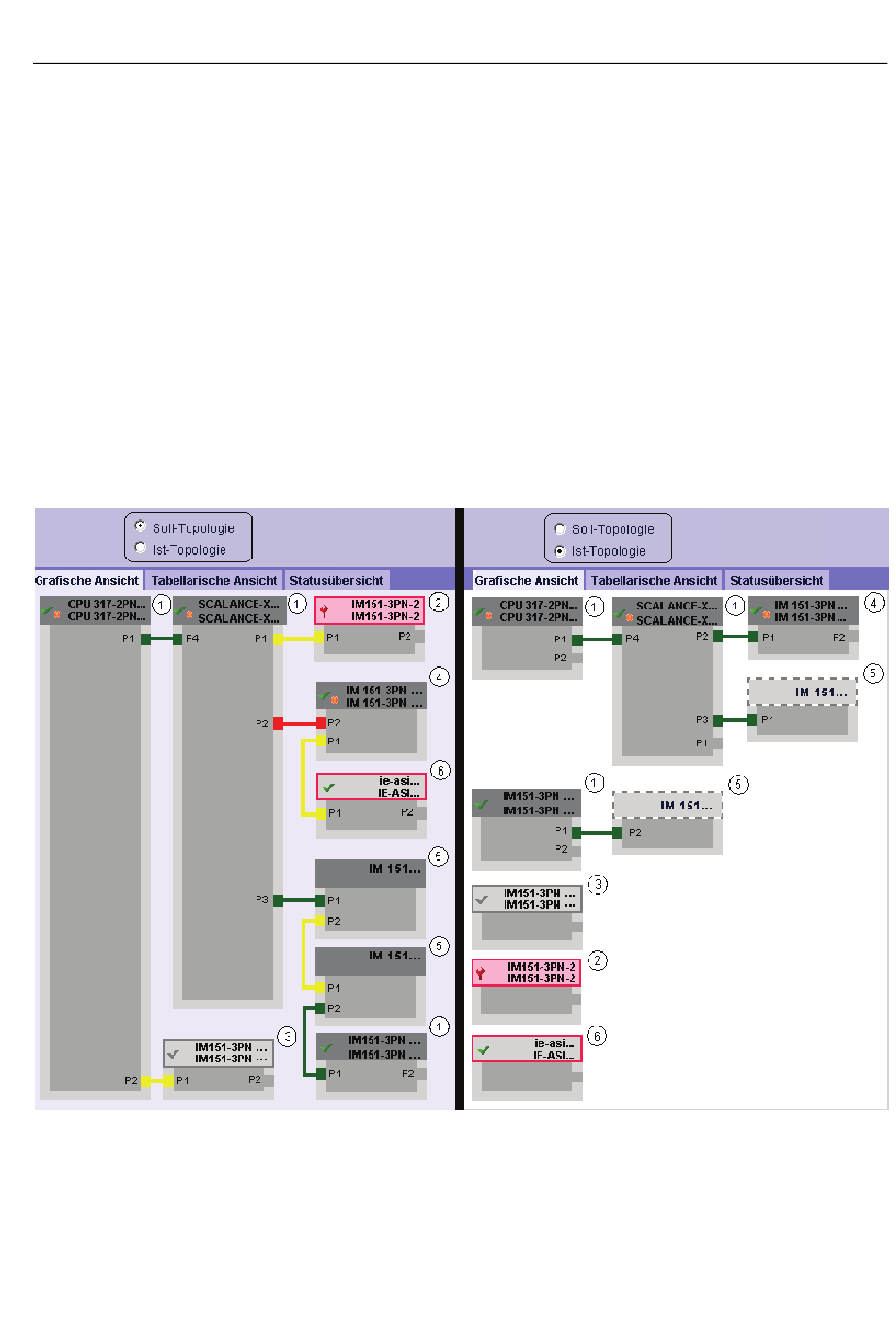

Bild 3-14
Grafische Ansicht - Soll-Topologie und Ist-Topologie
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
(Voraussetzung für die Anzeige der Solltopologie und der entsprechenden topologischen
Soll-Verbindungen).
Kommunikation
3.7 Webserver
83
