Technische Daten
12.1 Allgemeine technische Daten
Verweis
Die für das Dezentrale Peripheriesystem ET 200S geltenden Normen und Prüfwerte erfüllen
auch das Interfacemodul IM151-8 PN/DP CPU und das DP-Mastermodul. Detaillierte
Informationen zu den allgemeinen technischen Daten finden Sie in der Betriebsanleitung
Dezentrales Peripheriesystem ET 200S
12.2 Interfacemodul IM151-8 PN/DP CPU
12.2.1 Prinzipschaltbild IM151-8 PN/DP CPU mit DP-Mastermodul

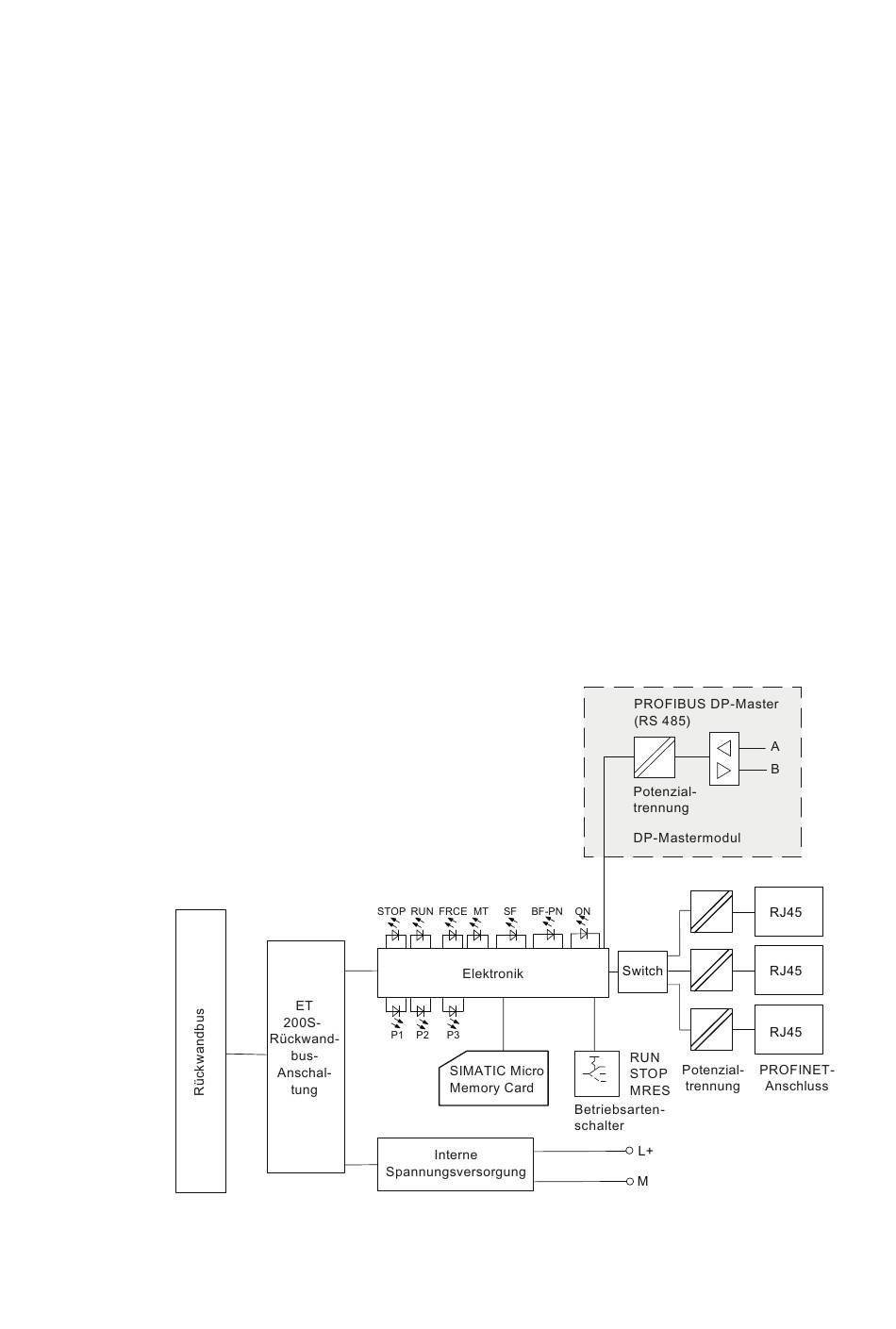

Das folgende Bild zeigt das Prinzipschaltbild des Interfacemoduls IM151-8 PN/DP CPU mit
dem optionalen DP-Mastermodul.
Bild 12-1
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
Prinzipschaltbild des Interfacemoduls IM151-8 PN/DP CPU mit DP-Mastermodul
.
