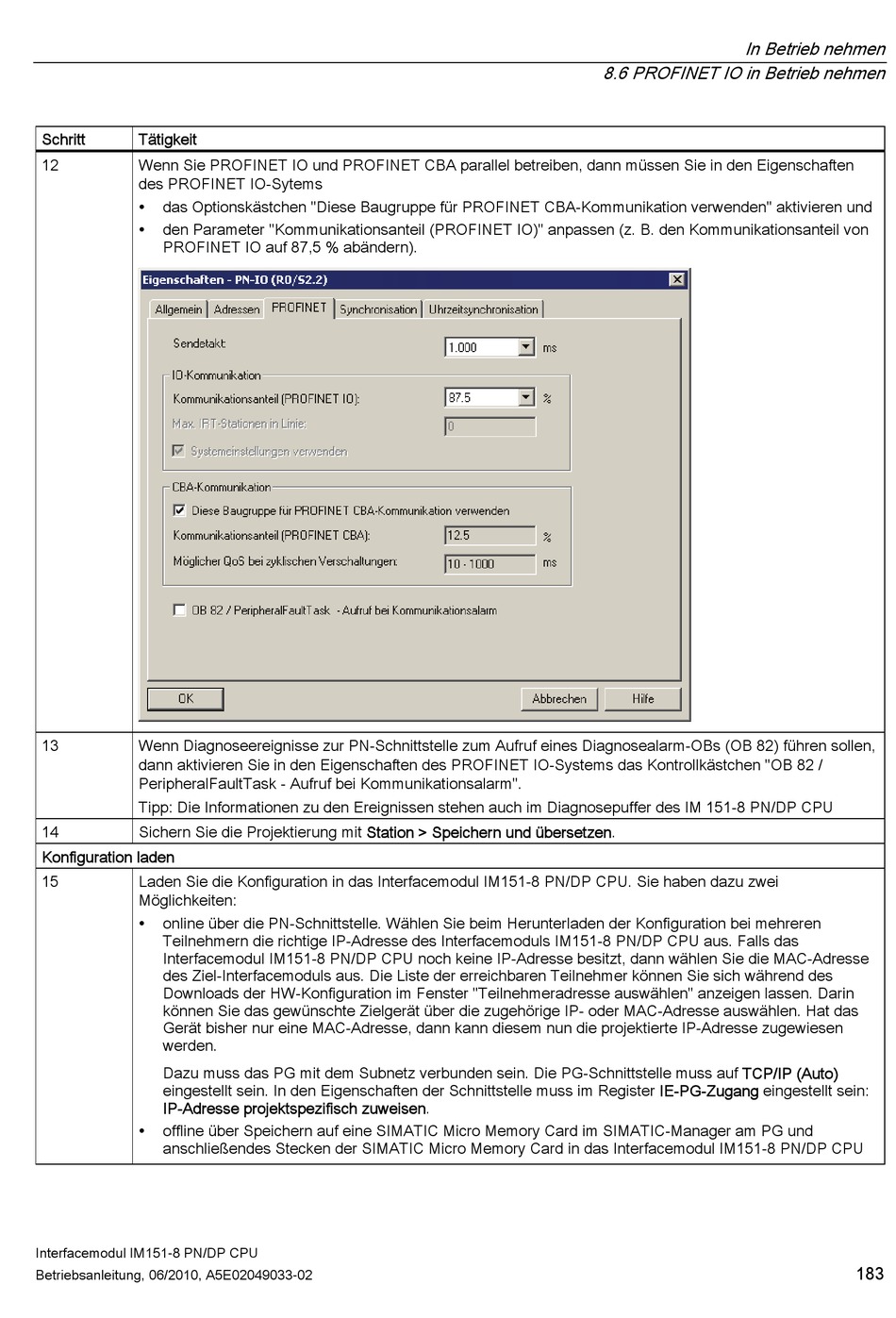

Siemens SIMATIC ET 200S Betriebsanleitung Seite 183

Schritt Tätigkeit
12 Wenn Sie PROFINET IO und PROFINET CBA parallel betreiben, dann müssen Sie in den Eigenschaften
des PROFINET IO-Sytems
das Optionskästchen "Diese Baugruppe für PROFINET CBA-Kommunikation verwenden" aktivieren und

den Parameter "Kommunikationsanteil (PROFINET IO)" anpassen (z. B. den Kommunikationsanteil von

PROFINET IO auf 87,5 % abändern).
13 Wenn Diagnoseereignisse zur PN-Schnittstelle zum Aufruf eines Diagnosealarm-OBs (OB 82) führen sollen,
dann aktivieren Sie in den Eigenschaften des PROFINET IO-Systems das Kontrollkästchen "OB 82 /
PeripheralFaultTask - Aufruf bei Kommunikationsalarm".
Tipp: Die Informationen zu den Ereignissen stehen auch im Diagnosepuffer des IM 151-8 PN/DP CPU
14 Sichern Sie die Projektierung mit Station > Speichern und übersetzen.
Konfiguration laden
15 Laden Sie die Konfiguration in das Interfacemodul IM151-8 PN/DP CPU. Sie haben dazu zwei
Möglichkeiten:
online über die PN-Schnittstelle. Wählen Sie beim Herunterladen der Konfiguration bei mehreren

Teilnehmern die richtige IP-Adresse des Interfacemoduls IM151-8 PN/DP CPU aus. Falls das
Interfacemodul IM151-8 PN/DP CPU noch keine IP-Adresse besitzt, dann wählen Sie die MAC-Adresse
des Ziel-Interfacemoduls aus. Die Liste der erreichbaren Teilnehmer können Sie sich während des
Downloads der HW-Konfiguration im Fenster "Teilnehmeradresse auswählen" anzeigen lassen. Darin
können Sie das gewünschte Zielgerät über die zugehörige IP- oder MAC-Adresse auswählen. Hat das
Gerät bisher nur eine MAC-Adresse, dann kann diesem nun die projektierte IP-Adresse zugewiesen
werden.
Dazu muss das PG mit dem Subnetz verbunden sein. Die PG-Schnittstelle muss auf TCP/IP (Auto)
eingestellt sein. In den Eigenschaften der Schnittstelle muss im Register IE-PG-Zugang eingestellt sein:
IP-Adresse projektspezifisch zuweisen.
offline über Speichern auf eine SIMATIC Micro Memory Card im SIMATIC-Manager am PG und

anschließendes Stecken der SIMATIC Micro Memory Card in das Interfacemodul IM151-8 PN/DP CPU
