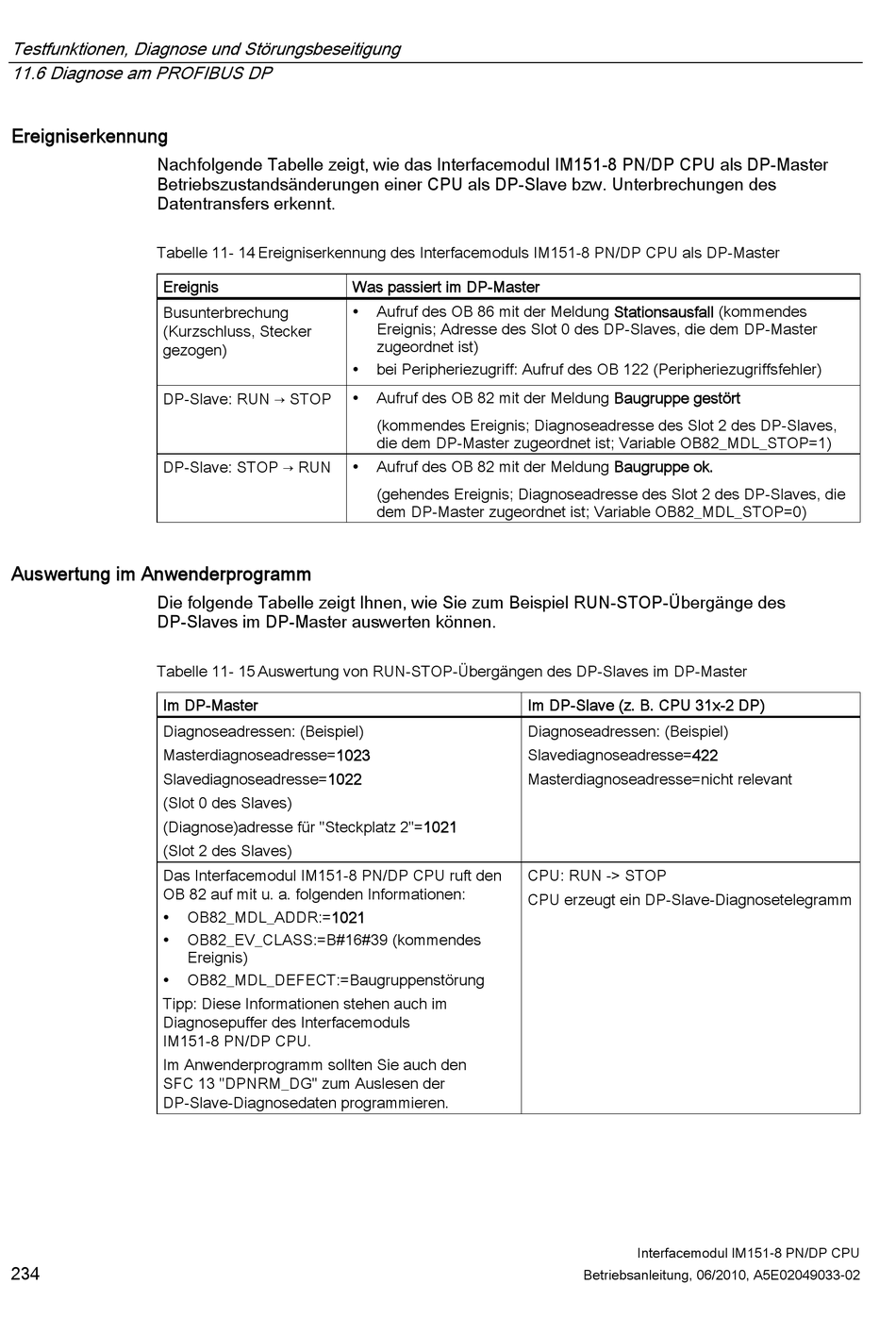

Siemens SIMATIC ET 200S Betriebsanleitung Seite 234

Testfunktionen, Diagnose und Störungsbeseitigung
11.6 Diagnose am PROFIBUS DP
Ereigniserkennung
Nachfolgende Tabelle zeigt, wie das Interfacemodul IM151-8 PN/DP CPU als DP-Master
Betriebszustandsänderungen einer CPU als DP-Slave bzw. Unterbrechungen des
Datentransfers erkennt.
Tabelle 11- 14 Ereigniserkennung des Interfacemoduls IM151-8 PN/DP CPU als DP-Master
Ereignis
Busunterbrechung
(Kurzschluss, Stecker
gezogen)
DP-Slave: RUN → STOP
DP-Slave: STOP → RUN
Auswertung im Anwenderprogramm
Die folgende Tabelle zeigt Ihnen, wie Sie zum Beispiel RUN-STOP-Übergänge des
DP-Slaves im DP-Master auswerten können.
Tabelle 11- 15 Auswertung von RUN-STOP-Übergängen des DP-Slaves im DP-Master
Im DP-Master
Diagnoseadressen: (Beispiel)
Masterdiagnoseadresse=1023
Slavediagnoseadresse=1022
(Slot 0 des Slaves)
(Diagnose)adresse für "Steckplatz 2"=1021
(Slot 2 des Slaves)
Das Interfacemodul IM151-8 PN/DP CPU ruft den
OB 82 auf mit u. a. folgenden Informationen:



Tipp: Diese Informationen stehen auch im
Diagnosepuffer des Interfacemoduls
IM151-8 PN/DP CPU.
Im Anwenderprogramm sollten Sie auch den
SFC 13 "DPNRM_DG" zum Auslesen der
DP-Slave-Diagnosedaten programmieren.
234
Was passiert im DP-Master




OB82_MDL_ADDR:=1021
OB82_EV_CLASS:=B#16#39 (kommendes
Ereignis)
OB82_MDL_DEFECT:=Baugruppenstörung
Aufruf des OB 86 mit der Meldung Stationsausfall (kommendes
Ereignis; Adresse des Slot 0 des DP-Slaves, die dem DP-Master
zugeordnet ist)
bei Peripheriezugriff: Aufruf des OB 122 (Peripheriezugriffsfehler)
Aufruf des OB 82 mit der Meldung Baugruppe gestört
(kommendes Ereignis; Diagnoseadresse des Slot 2 des DP-Slaves,
die dem DP-Master zugeordnet ist; Variable OB82_MDL_STOP=1)
Aufruf des OB 82 mit der Meldung Baugruppe ok.
(gehendes Ereignis; Diagnoseadresse des Slot 2 des DP-Slaves, die
dem DP-Master zugeordnet ist; Variable OB82_MDL_STOP=0)
Im DP-Slave (z. B. CPU 31x-2 DP)
Diagnoseadressen: (Beispiel)
Slavediagnoseadresse=422
Masterdiagnoseadresse=nicht relevant
CPU: RUN -> STOP
CPU erzeugt ein DP-Slave-Diagnosetelegramm
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
