Testfunktionen, Diagnose und Störungsbeseitigung

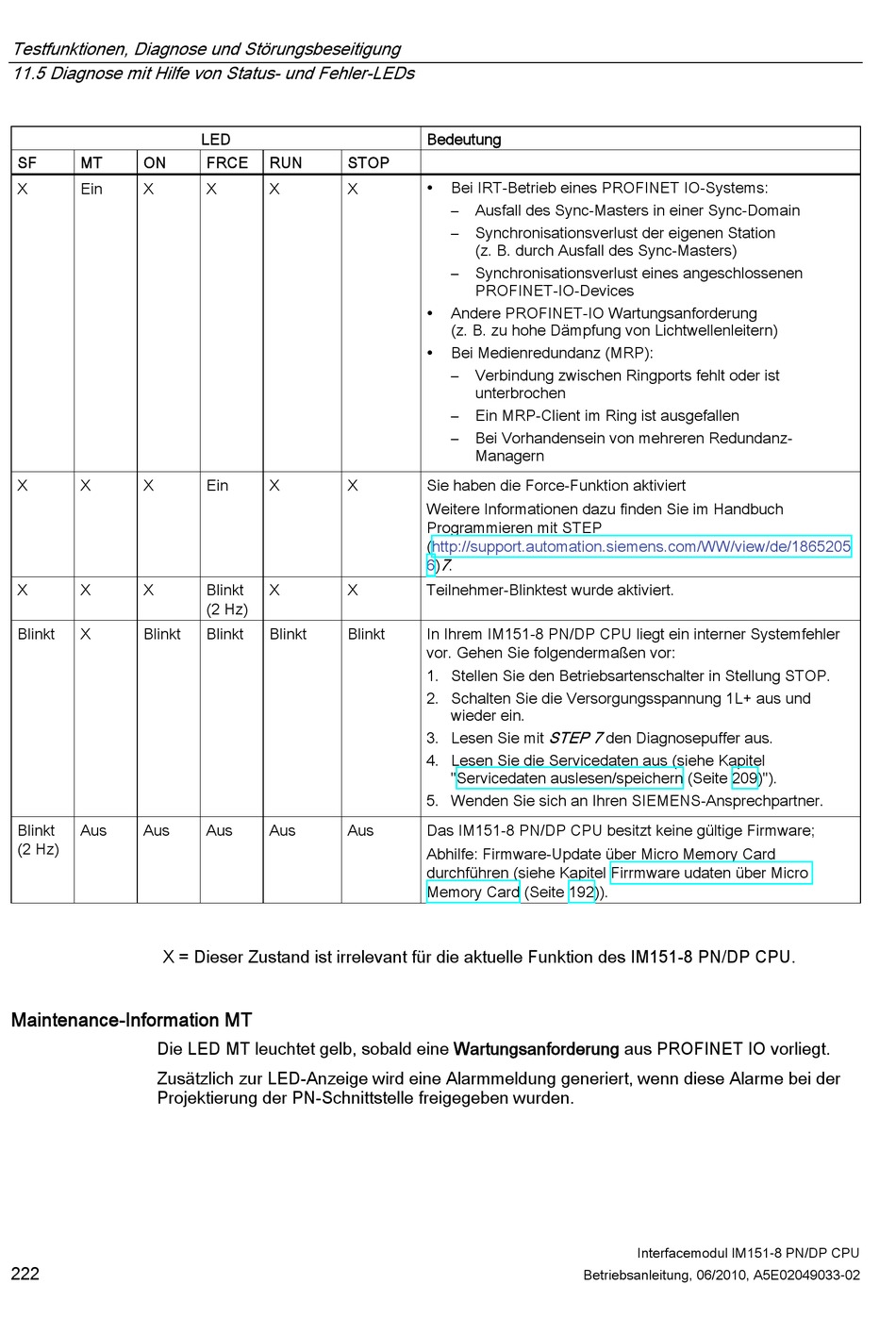

11.5 Diagnose mit Hilfe von Status- und Fehler-LEDs
SF MT ON
X Ein X
X X X
X X X
Blinkt X Blinkt
Blinkt Aus Aus
(2 Hz)
X = Dieser Zustand ist irrelevant für die aktuelle Funktion des IM151-8 PN/DP CPU.
Maintenance-Information MT
Die LED MT leuchtet gelb, sobald eine Wartungsanforderung aus PROFINET IO vorliegt.
Zusätzlich zur LED-Anzeige wird eine Alarmmeldung generiert, wenn diese Alarme bei der
Projektierung der PN-Schnittstelle freigegeben wurden.
222
LED
FRCE RUN STOP
X X X
Ein X X
Blinkt X X
(2 Hz)
Blinkt Blinkt Blinkt
Aus Aus Aus
Bedeutung
Bei IRT-Betrieb eines PROFINET IO-Systems:

– Ausfall des Sync-Masters in einer Sync-Domain
– Synchronisationsverlust der eigenen Station
(z. B. durch Ausfall des Sync-Masters)
– Synchronisationsverlust eines angeschlossenen
PROFINET-IO-Devices
Andere PROFINET-IO Wartungsanforderung

(z. B. zu hohe Dämpfung von Lichtwellenleitern)
Bei Medienredundanz (MRP):

– Verbindung zwischen Ringports fehlt oder ist
unterbrochen
– Ein MRP-Client im Ring ist ausgefallen
– Bei Vorhandensein von mehreren Redundanz-
Managern
Sie haben die Force-Funktion aktiviert
Weitere Informationen dazu finden Sie im Handbuch
Programmieren mit STEP
(http://support.automation.siemens.com/WW/view/de/1865205
7
6) .
Teilnehmer-Blinktest wurde aktiviert.
In Ihrem IM151-8 PN/DP CPU liegt ein interner Systemfehler
vor. Gehen Sie folgendermaßen vor:
1. Stellen Sie den Betriebsartenschalter in Stellung STOP.
2. Schalten Sie die Versorgungsspannung 1L+ aus und
wieder ein.
STEP 7
3. Lesen Sie mit
4. Lesen Sie die Servicedaten aus (siehe Kapitel
"Servicedaten auslesen/speichern (Seite 209)").
5. Wenden Sie sich an Ihren SIEMENS-Ansprechpartner.
Das IM151-8 PN/DP CPU besitzt keine gültige Firmware;
Abhilfe: Firmware-Update über Micro Memory Card
durchführen (siehe Kapitel Firrmware udaten über Micro
Memory Card (Seite 192)).
Betriebsanleitung, 06/2010, A5E02049033-02
den Diagnosepuffer aus.
Interfacemodul IM151-8 PN/DP CPU
