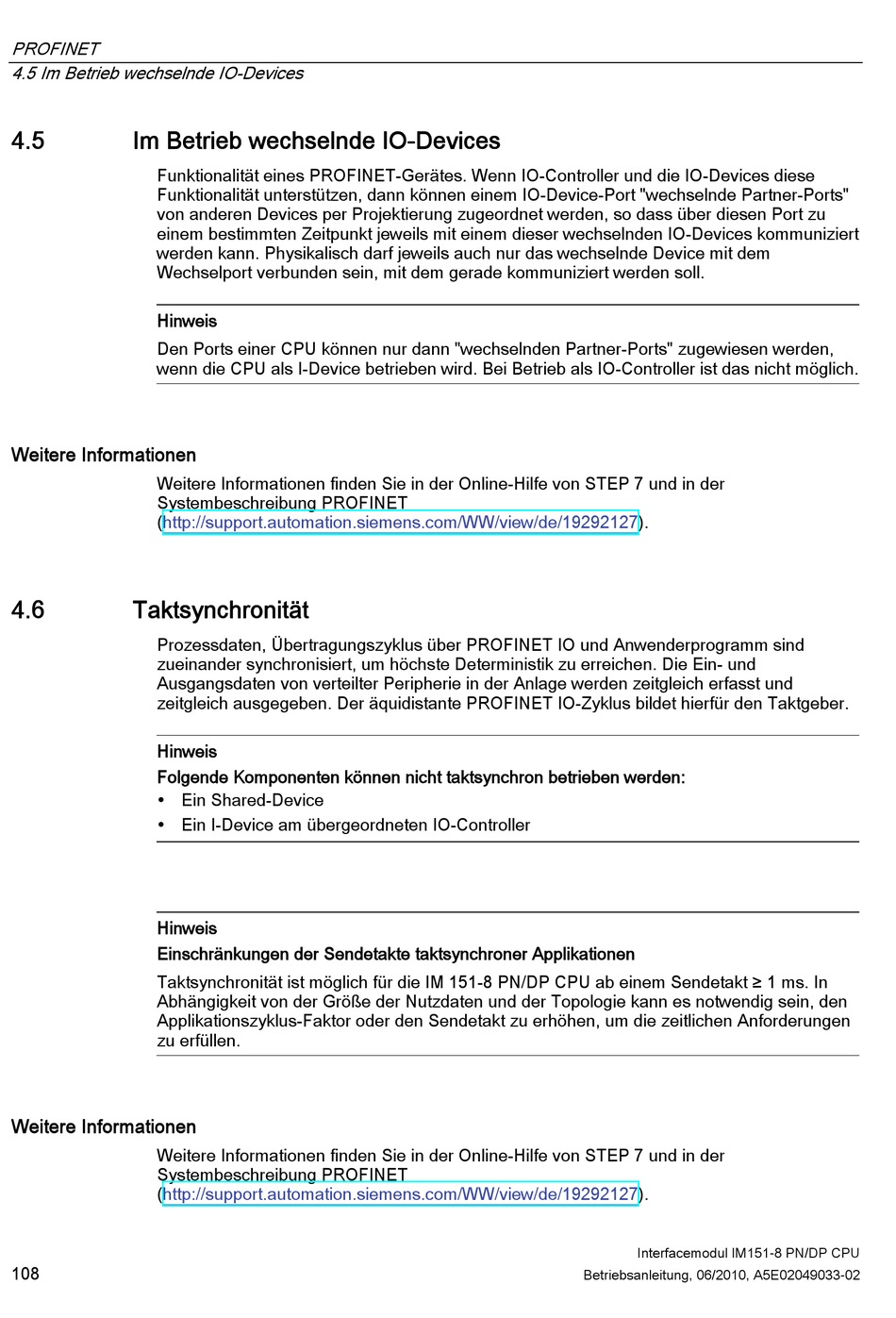

Siemens SIMATIC ET 200S Betriebsanleitung Seite 108

PROFINET
4.5 Im Betrieb wechselnde IO-Devices
4.5 Im Betrieb wechselnde IO-Devices
Funktionalität eines PROFINET-Gerätes. Wenn IO-Controller und die IO-Devices diese
Funktionalität unterstützen, dann können einem IO-Device-Port "wechselnde Partner-Ports"
von anderen Devices per Projektierung zugeordnet werden, so dass über diesen Port zu
einem bestimmten Zeitpunkt jeweils mit einem dieser wechselnden IO-Devices kommuniziert
werden kann. Physikalisch darf jeweils auch nur das wechselnde Device mit dem
Wechselport verbunden sein, mit dem gerade kommuniziert werden soll.
Hinweis
Den Ports einer CPU können nur dann "wechselnden Partner-Ports" zugewiesen werden,
wenn die CPU als I-Device betrieben wird. Bei Betrieb als IO-Controller ist das nicht möglich.
Weitere Informationen
Weitere Informationen finden Sie in der Online-Hilfe von STEP 7 und in der
Systembeschreibung PROFINET
(http://support.automation.siemens.com/WW/view/de/19292127).
4.6 Taktsynchronität
Prozessdaten, Übertragungszyklus über PROFINET IO und Anwenderprogramm sind
zueinander synchronisiert, um höchste Deterministik zu erreichen. Die Ein- und
Ausgangsdaten von verteilter Peripherie in der Anlage werden zeitgleich erfasst und
zeitgleich ausgegeben. Der äquidistante PROFINET IO-Zyklus bildet hierfür den Taktgeber.
Hinweis
Folgende Komponenten können nicht taktsynchron betrieben werden:
 Ein Shared-Device
 Ein I-Device am übergeordneten IO-Controller
Hinweis
Einschränkungen der Sendetakte taktsynchroner Applikationen
Taktsynchronität ist möglich für die IM 151-8 PN/DP CPU ab einem Sendetakt ≥ 1 ms. In
Abhängigkeit von der Größe der Nutzdaten und der Topologie kann es notwendig sein, den
Applikationszyklus-Faktor oder den Sendetakt zu erhöhen, um die zeitlichen Anforderungen
zu erfüllen.
Weitere Informationen
Weitere Informationen finden Sie in der Online-Hilfe von STEP 7 und in der
Systembeschreibung PROFINET
(http://support.automation.siemens.com/WW/view/de/19292127).
108
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
