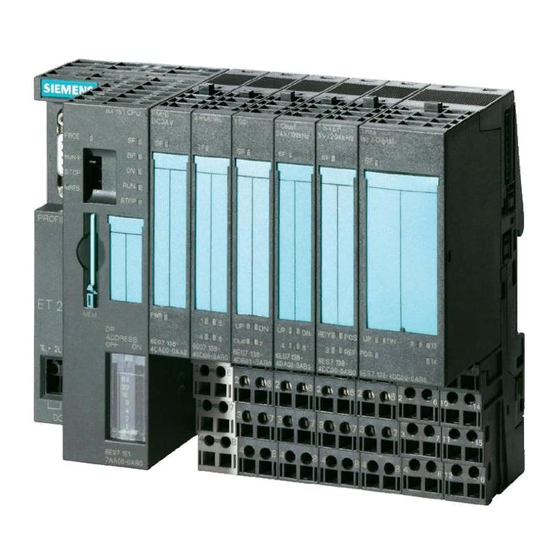

SIMATIC Dezentrale Peripherie ET 200S Powermodul PM-E DC24V (6ES7138-4CA01-0AA0)
SIMATIC
Dezentrale Peripherie ET 200S
Powermodul PM-E DC24V
(6ES7138-4CA01-0AA0)
Gerätehandbuch
04/2007
A5E01119951-01
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
______________
Konfigurieren
1
2
3
4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens ET 200S
Inhaltszusammenfassung für Siemens ET 200S
- Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Powermodul PM-E DC24V ______________ Konfigurieren (6ES7138-4CA01-0AA0) Gerätehandbuch 04/2007 A5E01119951-01...
-
Seite 2: Sicherheitshinweise
Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. -
Seite 3: Vorwort
Zweck des Gerätehandbuches Dezentrales Das vorliegende Gerätehandbuch ergänzt die Betriebsanleitung Peripheriesystem ET 200S . Funktionen, die die ET 200S generell betreffen, finden Sie in der Dezentrales Peripheriesystem ET 200S Betriebsanleitung Die Informationen des vorliegenden Gerätehandbuches und der Betriebsanleitung ermöglichen es Ihnen, die ET 200S in Betrieb zu nehmen. - Seite 4 Vorwort Trainingscenter Um Ihnen den Einstieg in den Umgang mit der ET 200S und das Automatisierungssystem SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0)..............7 Parameter..............................11 Diagnose ..............................13 Diagnose durch LED-Anzeige......................13 Fehlertypen ..........................14 Konfigurieren ............................15 Konfigurieren des Adressraums....................15 Index................................ 17 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01... - Seite 6 Inhaltsverzeichnis Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01...
-
Seite 7: Eigenschaften
Eigenschaften Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Eigenschaften ● Das Powermodul PM-E DC24V überwacht die Versorgungsspannung für alle in der Potenzialgruppe befindlichen Elektronikmodule. Die Versorgungsspannung wird über das Terminalmodul TM-P eingespeist. ● In der Potenzialgruppe des Powermoduls PM-E DC24V dürfen Sie alle Elektronikmodule einsetzen, außer 2DI AC120V ST, 2DI AC230V ST und 2DO AC24..230V/1A. - Seite 8 Eigenschaften 1.1 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Allgemeine Anschlussbelegung Hinweis Die Klemmen A4 und A8 stehen nur an bestimmten Terminalmodulen zur Verfügung. Anschlussbelegung für PM-E DC24V (6ES7138-4CA01-0AA0) Klemme Belegung Klemme Belegung Erläuterungen L+: Lastnennspannung DC 24 V • M: Masse • AUX1: Schutzleiteranschluss oder Potenzialschiene (frei •...
- Seite 9 Eigenschaften 1.1 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Prinzipschaltbild Bild 1-1 Prinzipschaltbild des Powermoduls PM-E DC24V Technische Daten PM-E DC24V (6ES7138-4CA01-0AA0) Maße und Gewicht Abmessung B (mm) Gewicht ca. 35 g Spannungen, Ströme, Potenziale Lastnennspannung DC 24 V Überspannungsschutz nein • Absicherung mit externen Sicherungsautomaten ja, Auslösecharakteristik B, C max.
- Seite 10 Eigenschaften 1.1 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01...
-
Seite 11: Parameter
Parameter Parameter Die folgende Tabelle enthält die Parameter der Powermodule. Tabelle 2-1 Parameter für Powermodule PM-E DC24V Wertebereich Voreinstellung Wirkungsbereich Diagnose: Fehlende Lastspannung sperren/ freigeben sperren Powermodul Im Folgenden werden die Parameter erläutert. Diagnose: Fehlende Lastspannung Mit diesem Parameter geben Sie eine Diagnosemeldung wegen fehlender Lastspannung frei. - Seite 12 Parameter Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01...
-
Seite 13: Diagnose
Diagnose Diagnose durch LED-Anzeige Powermodul LED-Anzeige am Powermodul: ① Sammelfehler (rot) ② Lastspannung (grün) Status- und Fehleranzeigen durch LEDs am Powermodul Die Tabelle zeigt die Status- und Fehleranzeigen am Powermodul. Ereignis (LEDs) Ursache Maßnahme Keine Parametrierung oder falsches Modul Überprüfen Sie die Parametrierung. gesteckt. -
Seite 14: Fehlertypen
Diagnose 3.2 Fehlertypen Fehlertypen Powermodule Fehlertypen Die Diagnosemeldung wird auf Kanal 0 gemeldet und gilt für das gesamte Modul. Die Tabelle zeigt die Fehlertypen an Powermodulen Tabelle 3-1 Powermodule Fehlertypen Fehlertyp Bedeutung Abhilfe 10001: Geber- oder Versorgungsspannung nicht Korrektur der Lastspannung fehlt vorhanden oder zu niedrig. -
Seite 15: Konfigurieren
Konfigurieren Konfigurieren des Adressraums Adressraum bei Optionenhandling und Statusbyte Über die Steuer- (PAA) und Rückmeldeschnittstelle (PAE) können Sie das Optionenhandling steuern/beobachten und das Statusbyte des Powermoduls auswerten. Der Adressumfang der Steuer- (PAA) und Rückmeldeschnittstelle (PAE) ist abhängig von der Projektierung, d. h. von der Auswahl des entsprechenden Eintrags in der Projektiersoftware. - Seite 16 Konfigurieren 4.1 Konfigurieren des Adressraums Statusbyte Powermodule Bild 4-1 Belegung des Statusbytes für Powermodule Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01...
-
Seite 17: Index
Index Anschlussbelegung, 8 Service & Support, 4 Eigenschaften, 7 Technical Support, 4 Entsorgung, 3 Technische Daten, 9 Erforderliche Grundkenntnisse, 3 Trainingscenter, 4 Gültigkeitsbereich Gerätehandbuch, 3 Internet Service & Support, 4 Parameter für Powermodule, 11 Powermodule, 13 Fehlertypen, 14 Parameter, 11 Prinzipschaltbild, 9 Recycling, 3 Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) - Seite 18 Index Powermodul PM-E DC24V (6ES7138-4CA01-0AA0) Gerätehandbuch, 04/2007, A5E01119951-01...
