6.4 DP-Mastermodul montieren und anschließen
Wenn Sie das Interfacemodul IM151-8 PN/DP CPU mit einem optionalen DP-Mastermodul
erweitern, können Sie das Interfacemodul IM151-8 PN/DP CPU als DP-Master einsetzen.
Am DP-Mastermodul schließen Sie den PROFIBUS DP an.
Voraussetzungen
● Die Profilschiene ist montiert (siehe dazu Betriebsanleitung Dezentrales
● Das Interfacemodul IM151-8 PN/DP CPU ist auf die Profilschiene montiert (siehe Kapitel
DP-Mastermodul montieren
1. Hängen Sie das DP-Mastermodul rechts vom Interfacemodul IM151-8 PN/DP CPU in die
2. Schwenken Sie das DP-Mastermodul nach hinten, bis es einrastet.
3. Verschieben Sie das DP-Mastermodul so weit nach links, bis es hörbar am
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
Peripheriesystem ET 200S
(http://support.automation.siemens.com/WW/view/de/1144348)).
Interfacemodul IM151-8 PN/DP CPU montieren (Seite 133)).
Hinweis
Die benötigten Terminalmodule dürfen Sie erst nach der Montage des DP-Mastermoduls
montieren.
Profilschiene.
Interfacemodul IM151-8 PN/DP CPU einrastet.

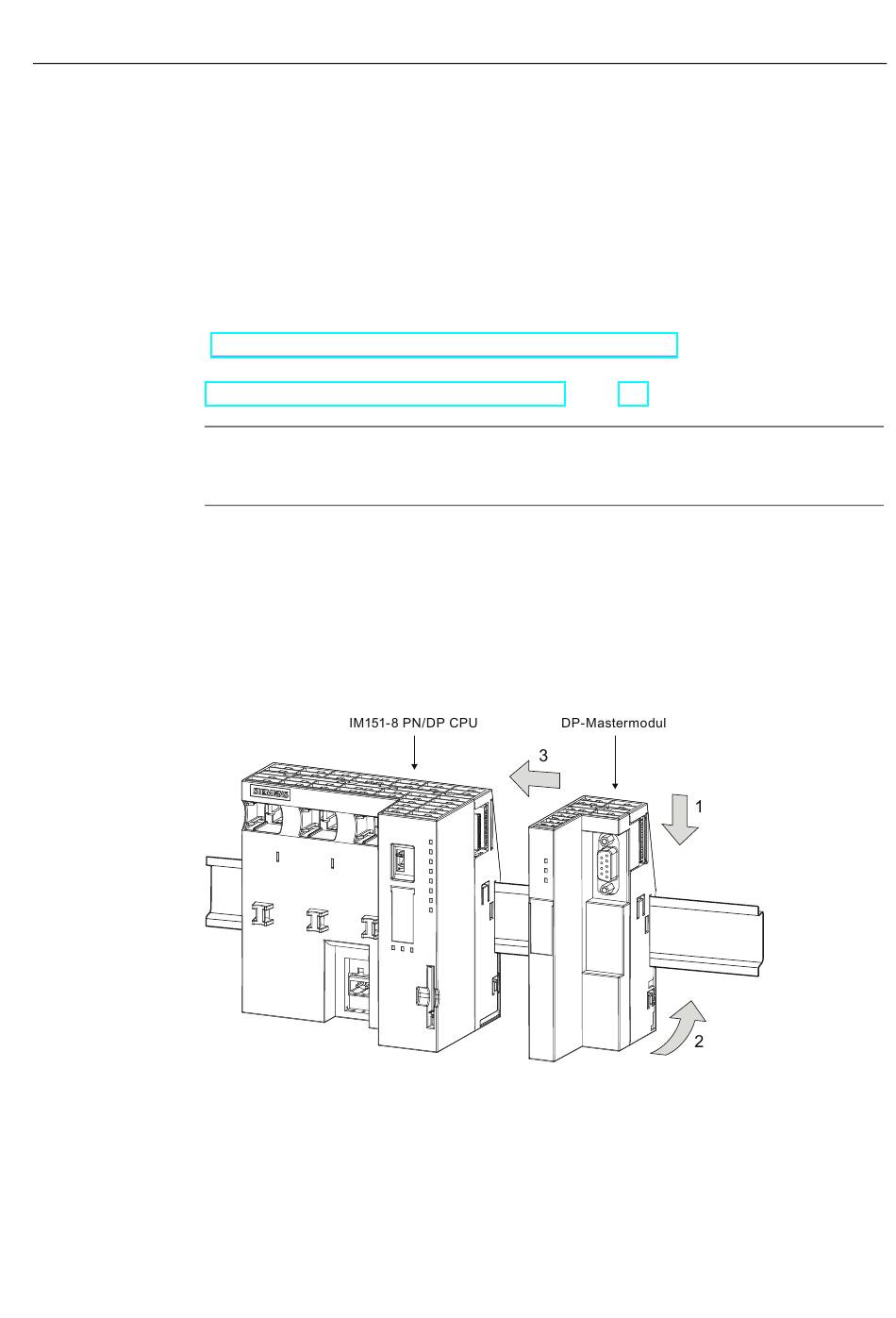

Bild 6-1 Montieren des DP-Mastermoduls
Montieren und Anschließen
