8.6.2 PROFINET IO-System projektieren und in Betrieb nehmen
Überblick
Sie haben mehrere Möglichkeiten, die PROFINET IO-Schnittstelle des Interfacemoduls
IM151-8 PN/DP CPU und anschließend das PROFINET IO-System in Betrieb zu nehmen:
● online über die PN-Schnittstelle
● offline über Speichern auf eine SIMATIC Micro Memory Card im SIMATIC-Manager am

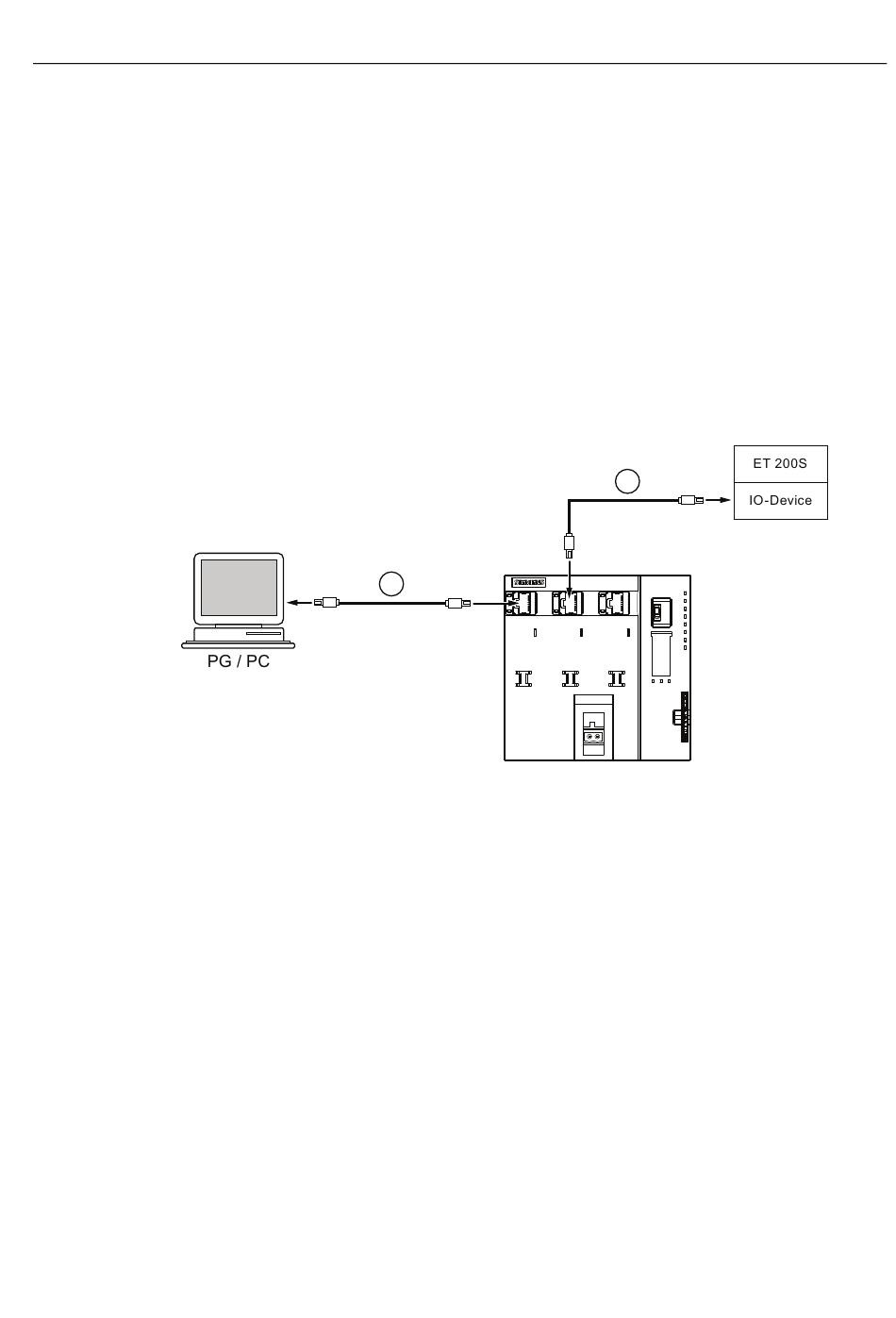

PROFINET IO-System direkt über PN-Schnittstelle in Betrieb nehmen
Ziffer Bedeutung
①
②
Für die Inbetriebnahme müssen folgende Voraussetzungen erfüllt sein:
● Das Interfacemodul IM151-8 PN/DP CPU befindet sich im STOP.
● Die IO-Devices sind eingeschaltet.
● Das PROFINET-Subnetz ist aufgebaut und die Kommunikationsteilnehmer (z. B. PG,
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
PG und anschließendes Stecken der SIMATIC Micro Memory Card in das Interfacemodul
IM151-8 PN/DP CPU
Schließen Sie das PG / PC über eine vorkonfektionierte, nicht gekreuzte Twisted Pair-Leitung
an die PROFINET-Schnittstelle X1 P1 des Interfacemoduls IM151-8 PN/DP CPU an.
Verbinden Sie mit einer vorkonfektionierten, nicht gekreuzten Twisted Pair-Leitung das
IO-Device (z. B. ET 200S) mit der integrierten PROFINET-Schnittstelle X1 P2 Ihres
Interfacemoduls IM151-8 PN/DP CPU.
Das IO-Device kann auch mit X1 P3 verbunden werden. Ebenso ist das Zwischenschalten
eines Switches möglich.
IO-Controller, IO-Devices) sind am PROFINET-Subnetz angeschlossen.
1
In Betrieb nehmen
8.6 PROFINET IO in Betrieb nehmen
2
