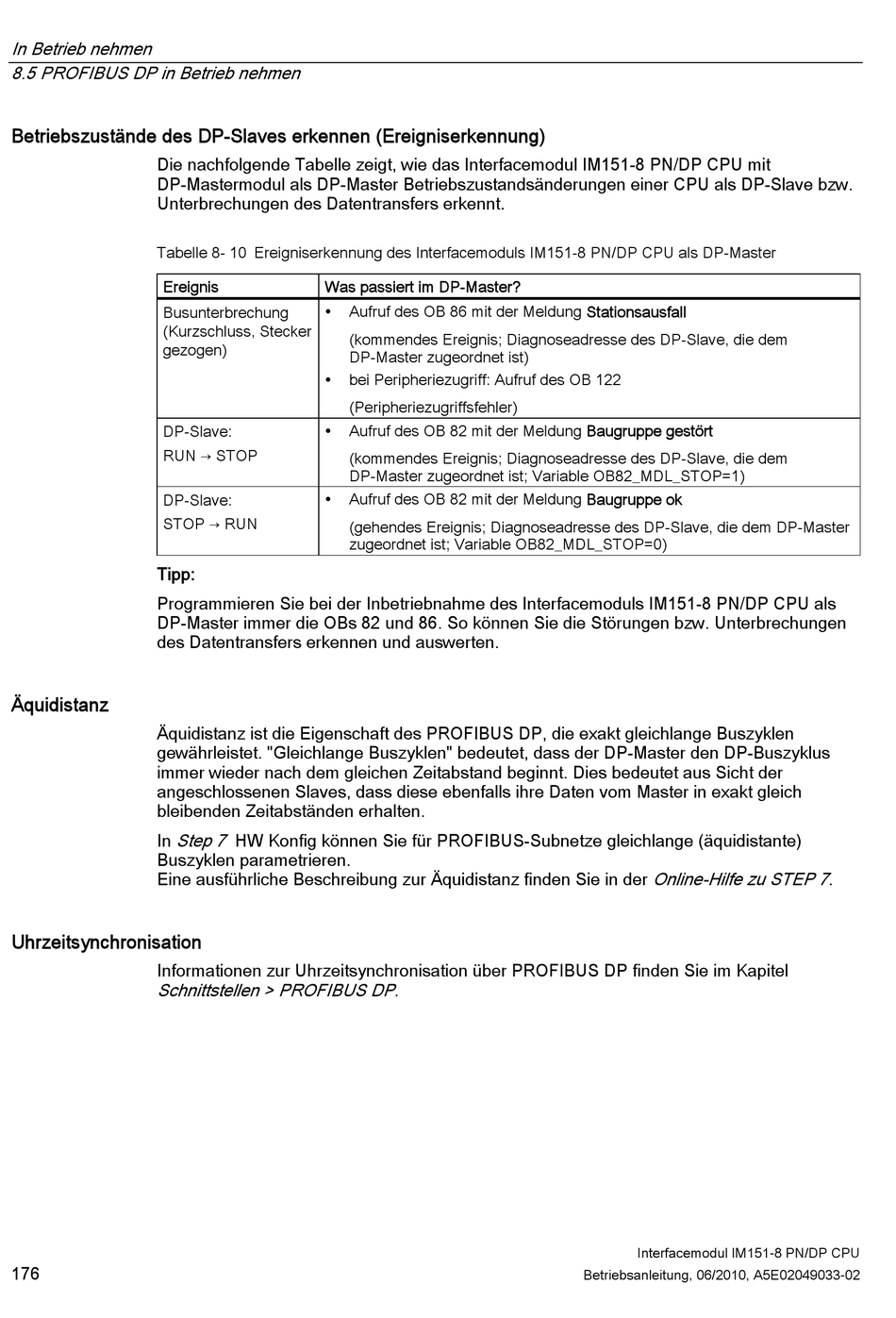

Siemens SIMATIC ET 200S Betriebsanleitung Seite 176

In Betrieb nehmen
8.5 PROFIBUS DP in Betrieb nehmen
Betriebszustände des DP-Slaves erkennen (Ereigniserkennung)
Die nachfolgende Tabelle zeigt, wie das Interfacemodul IM151-8 PN/DP CPU mit
DP-Mastermodul als DP-Master Betriebszustandsänderungen einer CPU als DP-Slave bzw.
Unterbrechungen des Datentransfers erkennt.
Tabelle 8- 10 Ereigniserkennung des Interfacemoduls IM151-8 PN/DP CPU als DP-Master
Ereignis
Busunterbrechung
(Kurzschluss, Stecker
gezogen)
DP-Slave:
RUN → STOP
DP-Slave:
STOP → RUN
Tipp:
Programmieren Sie bei der Inbetriebnahme des Interfacemoduls IM151-8 PN/DP CPU als
DP-Master immer die OBs 82 und 86. So können Sie die Störungen bzw. Unterbrechungen
des Datentransfers erkennen und auswerten.
Äquidistanz
Äquidistanz ist die Eigenschaft des PROFIBUS DP, die exakt gleichlange Buszyklen
gewährleistet. "Gleichlange Buszyklen" bedeutet, dass der DP-Master den DP-Buszyklus
immer wieder nach dem gleichen Zeitabstand beginnt. Dies bedeutet aus Sicht der
angeschlossenen Slaves, dass diese ebenfalls ihre Daten vom Master in exakt gleich
bleibenden Zeitabständen erhalten.
Step 7
In
Buszyklen parametrieren.
Eine ausführliche Beschreibung zur Äquidistanz finden Sie in der
Uhrzeitsynchronisation
Informationen zur Uhrzeitsynchronisation über PROFIBUS DP finden Sie im Kapitel
Schnittstellen > PROFIBUS DP
176
Was passiert im DP-Master?
Aufruf des OB 86 mit der Meldung Stationsausfall

(kommendes Ereignis; Diagnoseadresse des DP-Slave, die dem
DP-Master zugeordnet ist)
bei Peripheriezugriff: Aufruf des OB 122

(Peripheriezugriffsfehler)
Aufruf des OB 82 mit der Meldung Baugruppe gestört

(kommendes Ereignis; Diagnoseadresse des DP-Slave, die dem
DP-Master zugeordnet ist; Variable OB82_MDL_STOP=1)
Aufruf des OB 82 mit der Meldung Baugruppe ok

(gehendes Ereignis; Diagnoseadresse des DP-Slave, die dem DP-Master
zugeordnet ist; Variable OB82_MDL_STOP=0)
HW Konfig können Sie für PROFIBUS-Subnetze gleichlange (äquidistante)
.
Online-Hilfe zu STEP 7
Interfacemodul IM151-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E02049033-02
.
