Produktbeschreibung

3.1 Aufbau und Bestandteile des Kessels

A1 BG 25(F)-e
1 Schalldämmhaube
2 Kesselschaltfeld
3 Kesselverkleidung
4 Brenner
5 Regelung
6 Kesselkörper mit Wärme- und
Schalldämmung
7 Typenschild mit Herstell-Nummer
8 Heizungsumwälzpumpe

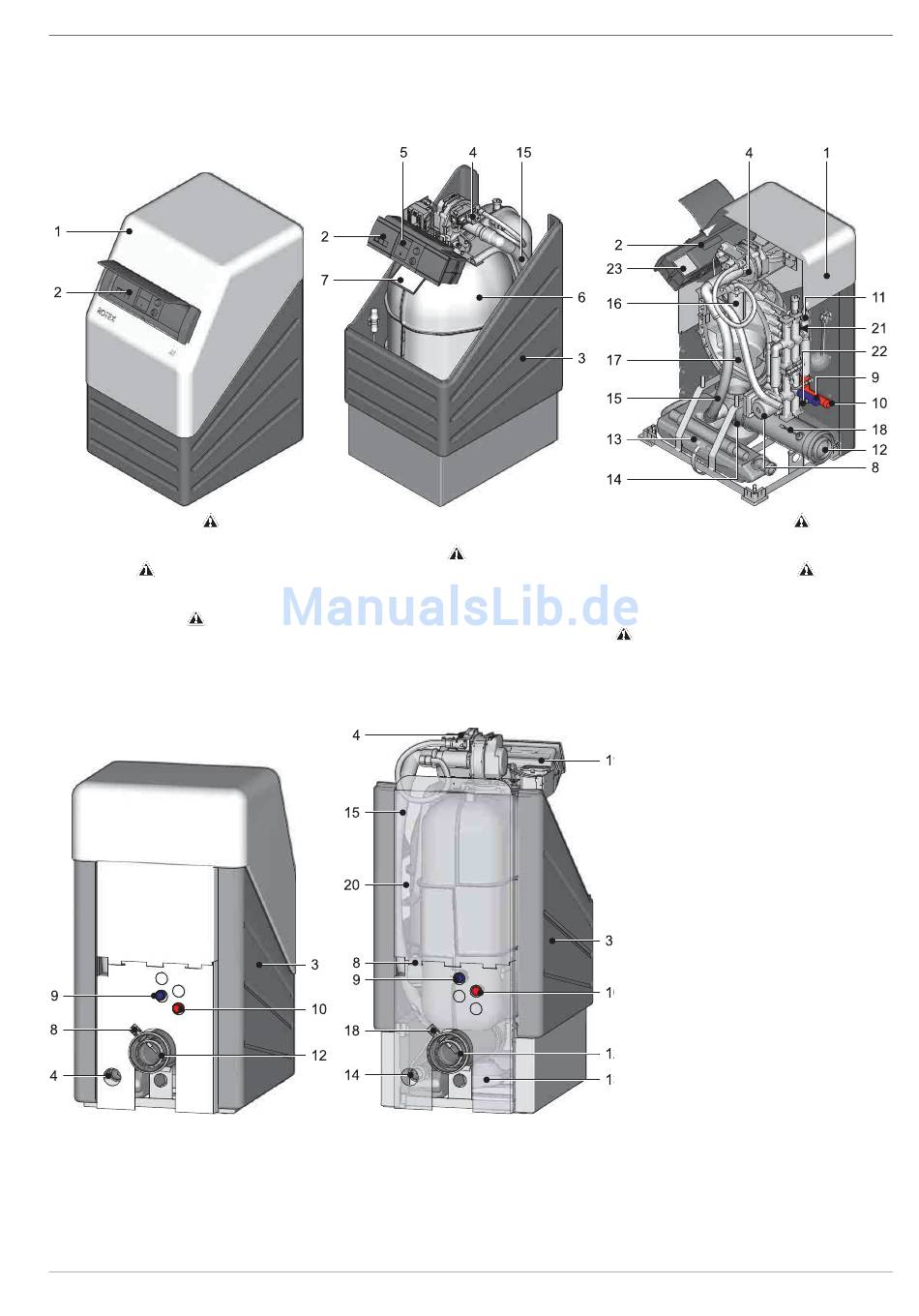

Bild 3-1 Bestandteile des A1 BG - Ansicht von vorn + Schema
A1 BG 25(F)-e
Bild 3-2 Bestandteile des A1 BG - Ansicht von hinten
Legende siehe Bild 3-1
FA ROTEX A1 BGe - 08/2013
A1 BG 40(F)-e
9 Heizungsrücklauf (kalt)
10 Heizungsvorlauf (warm)
11 Drucksensor
12 Abgas-/Zuluftanschluss
13 Kondensatbox
14 Kondensatablauf
15 Zuluftschlauch
16 Flammrohr
17 Brennkammereinsatz
A1 BG 40(F)-e
3 x Produktbeschreibung
A1 BG Schemazeichnung
18 Abgastemperaturfühler
19 Platine (elektrische Anschlüsse)
20 Dokumententasche
21 Vorlauftemperaturfühler
22 Rücklauftemperaturfühler
23 Einstellungstypenschild
Sicherheitseinrichtungen
