7.4 Brenner aus-/einbauen

Normalerweise befindet sich der Brenner in Betriebsposition. In
der Regel arbeitet der Brenner nahezu verschleiß- und rück-
standsfrei.
Für einige Wartungs- und Reinigungsarbeiten oder bei Beschä-
digungen im Bereich der Brennkammer kann es notwendig sein,
den Brenner auszubauen.
WARNUNG!
Strom führende Teile können bei Berührung zu einem
Stromschlag führen und lebensgefährliche Verlet-
zungen und Verbrennungen verursachen.
Vor dem Brennerausbau Heizungs-Hauptschalter
ausschalten und gegen unbeabsichtigtes Wieder-
einschalten sichern.
WARNUNG!
Verbrennungsgefahr durch heiße Oberflächen.
Vor dem Ausbau Brenner ausreichend abkühlen
lassen.
Schutzhandschuhe tragen.

7.4.1 Brennerausbau

1. Heizungs-Hauptschalter ausschalten, Gaszufuhr absperren.
2. Schalldämmhaube und Kesselverkleidung abnehmen (siehe
Kapitel 9.2.1).
3. Zuluftschlauch (Bild 7-11, Pos.1) vom Brenner abziehen und
zur Seite drehen.
4. Stecker X1, X4 und X5 vom Feuerungsautomaten abziehen
(Bild 7-11).
5. Brennerflansch (Bild 7-11, Pos.3) abschrauben.
FA ROTEX A1 BGe - 08/2013

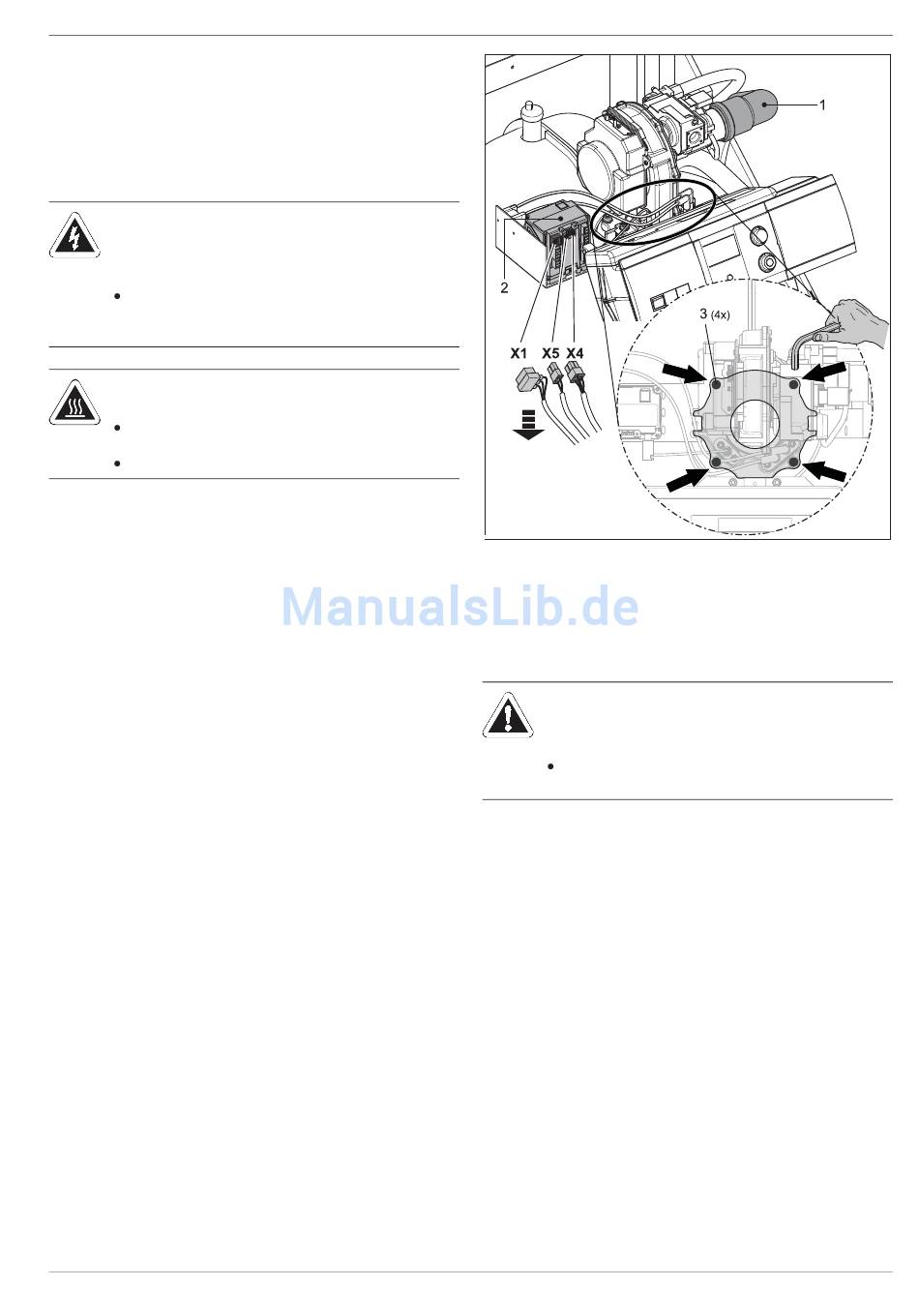

1 Zuluftschlauch
2 Feuerungsautomat
3 Brennerflanschschrauben
Bild 7-11 Stecker vom Feuerungsautomat und Zuluftschlauch abziehen
und Brennerflansch abschrauben
6. Brenner nach oben herausheben.
WARNUNG!
Unsachgemäßer Brenneraus- und -einbau kann zu
Undichtigkeiten und damit zu Gasaustritten führen.
Niemals die beiden Klemmbleche am Brenner-
flansch lösen (mit Sicherheitslack versiegelt).

7.4.2 Brennereinbau

1. Brenner in die Brennkammer einsetzen, Brennerflansch mit
den vier Befestigungsschrauben festschrauben.
2. Alle elektrischen Steckverbindungen wieder herstellen.
3. Zuluftschlauch am Brenner anschließen.
4. Gaszufuhr öffnen und Gasleitung auf Dichtheit prüfen.
5. Stromversorgung wieder einschalten.
6. Brenner starten. Funktion und Einstellung prüfen (siehe
Abschnitt 7.3.2).
7. Kesselverkleidung und Schalldämmhaube anbringen.
7 x Gasbrenner
X1 Stecker Netzanschluss
X4 Stecker Vor-, Rücklauftem-
peraturfühler
X5 Stecker Kommunikation
