Rotex A1 BG Installations- Und Wartungsanleitung Seite 47

1. Befestigungsgurt öffnen (Bild 9-4, Pos.3).
1 Kondensatbox
2 Kondensat-Steckanschluss am Abgasbogen
3 Befestigungsgurt mit Schnellverschluss
4 Flexibler Anschlussschlauch

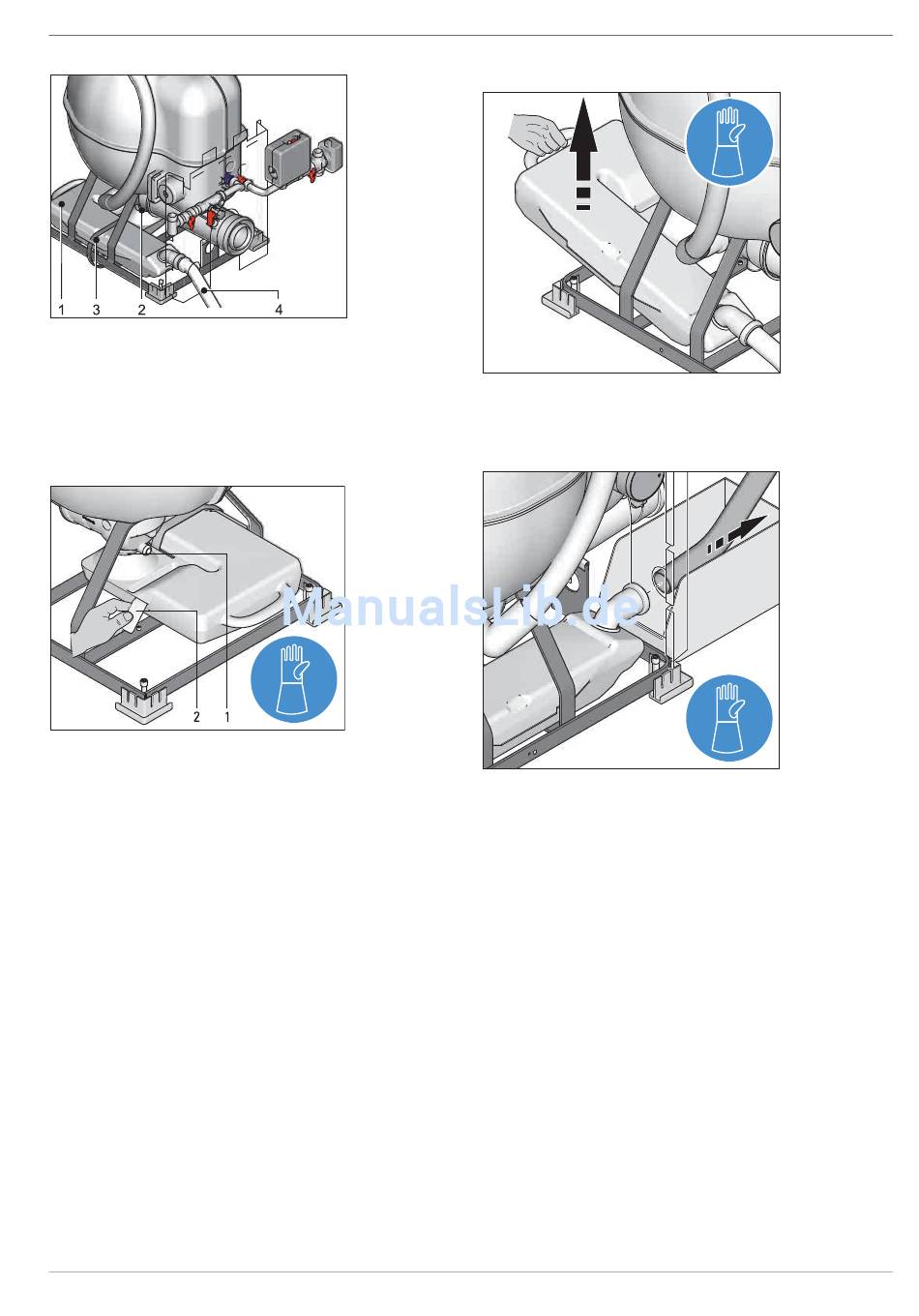

Bild 9-4 Anschlüsse Kondensatbox
2. Stabilisierungslasche (Bild 9-5, Pos.2) anheben und
Anschlussmuffe (Bild 9-5, Pos.1) vom Kondensatablauf
abziehen.
1 Anschlussmuffe für Kondensat-Steckanschluss
2 Stabilisierungslasche
Bild 9-5 Kondensatbox (Steckanschluss)
FA ROTEX A1 BGe - 08/2013
9 x Inspektion und Wartung
3. Kondensatbox anheben und über den Anschlussschlauch
entleeren (Bild 9-6).
Bild 9-6 Kondensatbox entleeren
4. Einen Auffangbehälter unter den Schlauchanschluss stellen.
Flexiblen Anschlussschlauch von der Kondensatbox
abziehen (Bild 9-7).
Bild 9-7 Flexiblen Anschlussschlauch abziehen
5. Kondensatbox unter dem Kessel hervorziehen.
47
