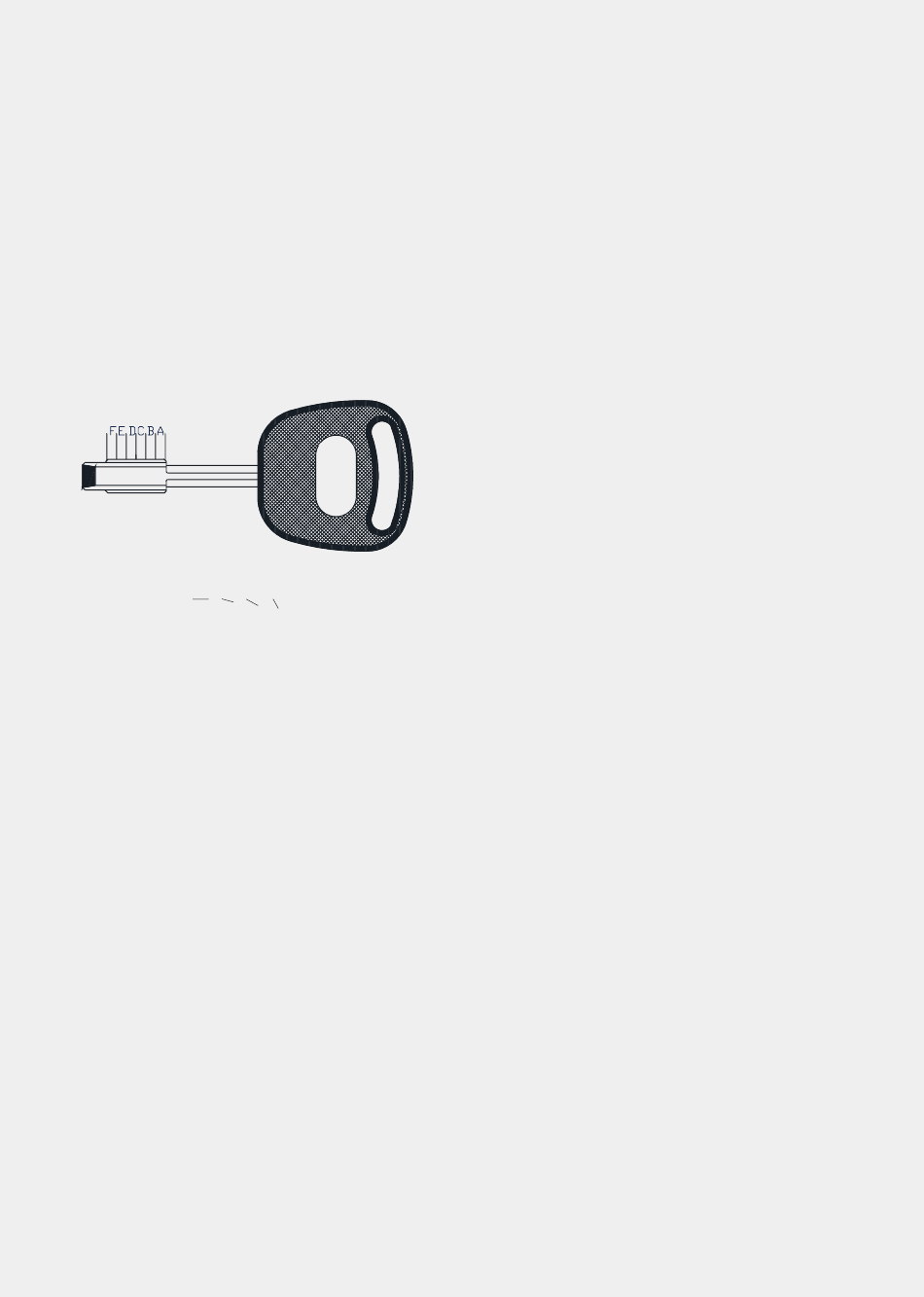

letras: A, B, C, D, E e F, como se mostra na figura seguinte.
Em cada uma das posições que a chave possui, são possí-
veis 4 combinações distintas (definidas por números), que
agora vamos assinalar e numerar:
!
1 2
– A COMBINAÇÃO: 1: indica que não se deve duplicar. A
COMBINAÇÃO: 2: indica que há uma pequena reentrância
na chave e que, quando esta é ligeiramente maior, corres-
ponde à COMBINAÇÃO: 3. A COMBINAÇÃO: 4 é a maior
reentrância da chave.
– Neste caso, pegar na chave e marcar as combinações de
cada uma das 6 POSIÇÕES, como se mostra no seguinte
exemplo:
POSIÇÃO A B C D E F
COMBINAÇÃO 3 4 1 2 4 2
NOTA: A série de números da combinação é o código da
chave.
5.2.10. Chaves TUBULARES
Ver Figuras 15A e 15B
– Utilizar a fresa-palpador: F-8 / P-8.
– Escolher o par de adaptadores a utilizar, conforme o diâ-
metro exterior da chave. Dispomos para isso de 4 pares que
cobrem diâmetros desde 5 até 12,5 mm.
– Fixar a chave na zona da mordaça em forma de "V", desti-
nada exclusivamente à fixação de chaves TUBULARES.
– É importante fixar as chaves de forma a que ambas fi-
quem guiadas na mesma posição de rotação.
– Regular verticalmente o palpador.
– Deve ligar-se o sistema de molas do palpador.
5.2.11. Chave HON-31
Ver Figura 16
– Utilizar a fresa-palpador: F-11/P-11.
– Amarrar a chave original no lado esquerdo da mordaça,
MÁQUINA DUPLICADORA
3 4
fazendo "batente de PONTA".
– Amarrar a chave virgem do lado direito da mordaça, mas
pondo-a por cima do adaptador (matriz de espessura = 0,4
mm). Desta forma, o dentado da chave fica ligeiramente
por cima da mordaça, evitando que seja maquinada.
– Regular a altura da fresa-palpador.
– Bloquear o palpador (desligar o sistema de molas).
– Introduzir o palpador no canal do palhetão da chave e
bloquear a altura da cabeça da máquina.
– Se porventura o extremo mais inferior do palpador tocar
no fundo do canal da chave, deve elevar-se ligeiramente o
palpador.
– Entrar pelo lado direito do canal (a partir da zona da ca-
beça da chave até à ponta) e continuar pelo lado esquerdo
(desde a ponta até à cabeça).
