distintas combinaciones posibles (definidas mediante núme-
ros), que ahora señalamos y vamos a numerar:
!
1 2
- La COMBINACIÓN: 1, nos indica que no se debe duplicar.
La COMBINACIÓN: 2 indica que hay un pequeño rebaje
en la llave y que cuando es algo mayor corresponde a la
CONBINACIÓN: 3. La COMBINACIÓN: 4 es el mayor de los
rebajes de la llave.

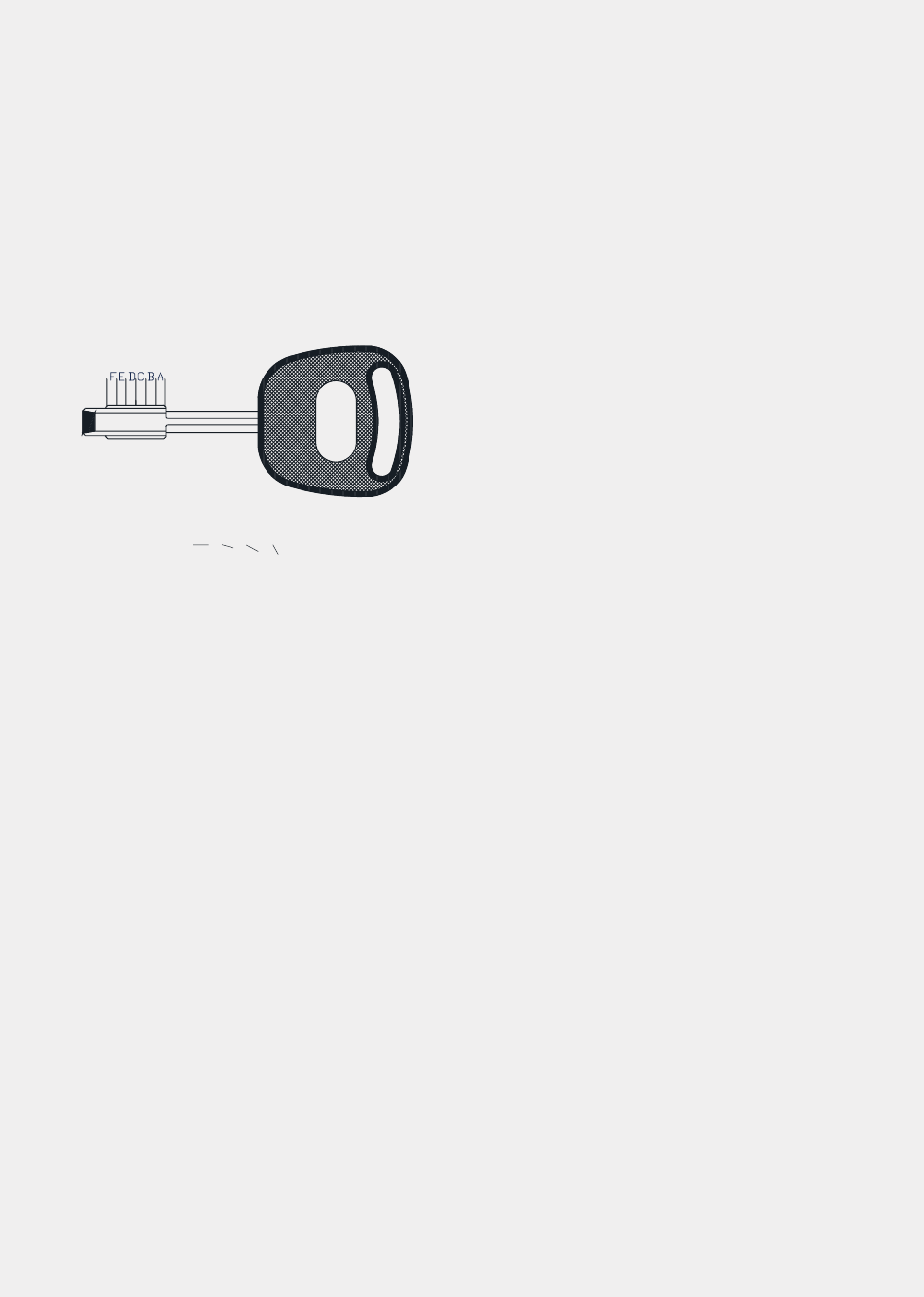

- Entonces cogeríamos la llave y marcaríamos las combi-
naciones de cada una de las 6 POSICIONES, tal y como
señalamos a continuación a modo de ejemplo:
POSICIÓN A
COMBINACIÓN 3
NOTA: La serie de números de la combinación es el código
de la llave.
5.2.10. Llaves TUBULARES
Ver Figuras 15A y 15B
- Utilizar la fresa-palpador: F-8 / P-8.
- Elegir la pareja de adaptadores a utilizar, en función del
diámetro exterior de la llave. Para ello disponemos de 4 pa-
rejas que cubren diámetros desde 5 hasta 12,5 mm.
- Amarrar la llave en la zona de la mordaza en forma de "V",
destinada exclusivamente para el amarre de llaves TUBULARES.
- Es importante amarrar las llaves de manera que ambas
queden orientadas en la misma posición de giro.
- Realizar la regulación vertical del palpador.
- Es preciso activar el muelleo del palpador.
5.2.11. Llave HON-31
Ver Figura16
- Utilizar la fresa-palpador: F-11 / P-11.
- Amarrar la llave original en la zona izquierda de la morda-
za haciendo "tope PUNTA".
- Amarrar la llave virgen en la zona derecha de la mordaza,
pero colocándola encima del adaptador (plantilla de espe-
MÁQUINA DUPLICADORA
3 4
B C D E F
4 1 2 4 2
sor=0,4 mm). De esta manera el dentado de la llave queda
ligeramente por encima de la mordaza, evitando de esta
manera que la fresa mecanice la mordaza.
- Realizar el reglaje de altura Fresa-Palpador.
- Bloquear el palpador (desactivar el muelleo).
- Introducir el palpador en el canal del paletón de la llave y
bloquear la altura del cabezal de la máquina.
- Si se da la circunstancia de que el extremo más inferior del
palpador roza contra el fondo del canal de la llave, elevar
ligeramente el palpador.
- Entrar por el lateral derecho del canal (desde la zona de
la cabeza de la llave hasta la punta) y seguir por el lateral
izquierdo (desde la punta hasta la cabeza).
