BEDIENBARKEIT UND FUNKTION
- Positionieren und befestigen Sie die Adapter an der Span-
nbacke, mit „SPITZENANSCHLAG" an der Außenseite der
Spannbacke.
- Beim Positionieren des Schlüssels ist darauf zu achten, dass
er flach liegt, damit die beiden Zuschliffvorgänge symme-
trisch auf den Schlüssel verteilt sind.
- Der Taster muss verriegelt werden (Deaktivierung der Fede-
rung).
- Setzen Sie den Taster in den Kanal eines der Buchstaben
ein. Verriegeln Sie die Höhe des Kopfes und heben Sie den
Taster leicht an, damit er nicht den Adapter berührt.
- Starten Sie den Zuschliff.
AUSLESUNG DES ORIGINALSCHLÜSSELCODES

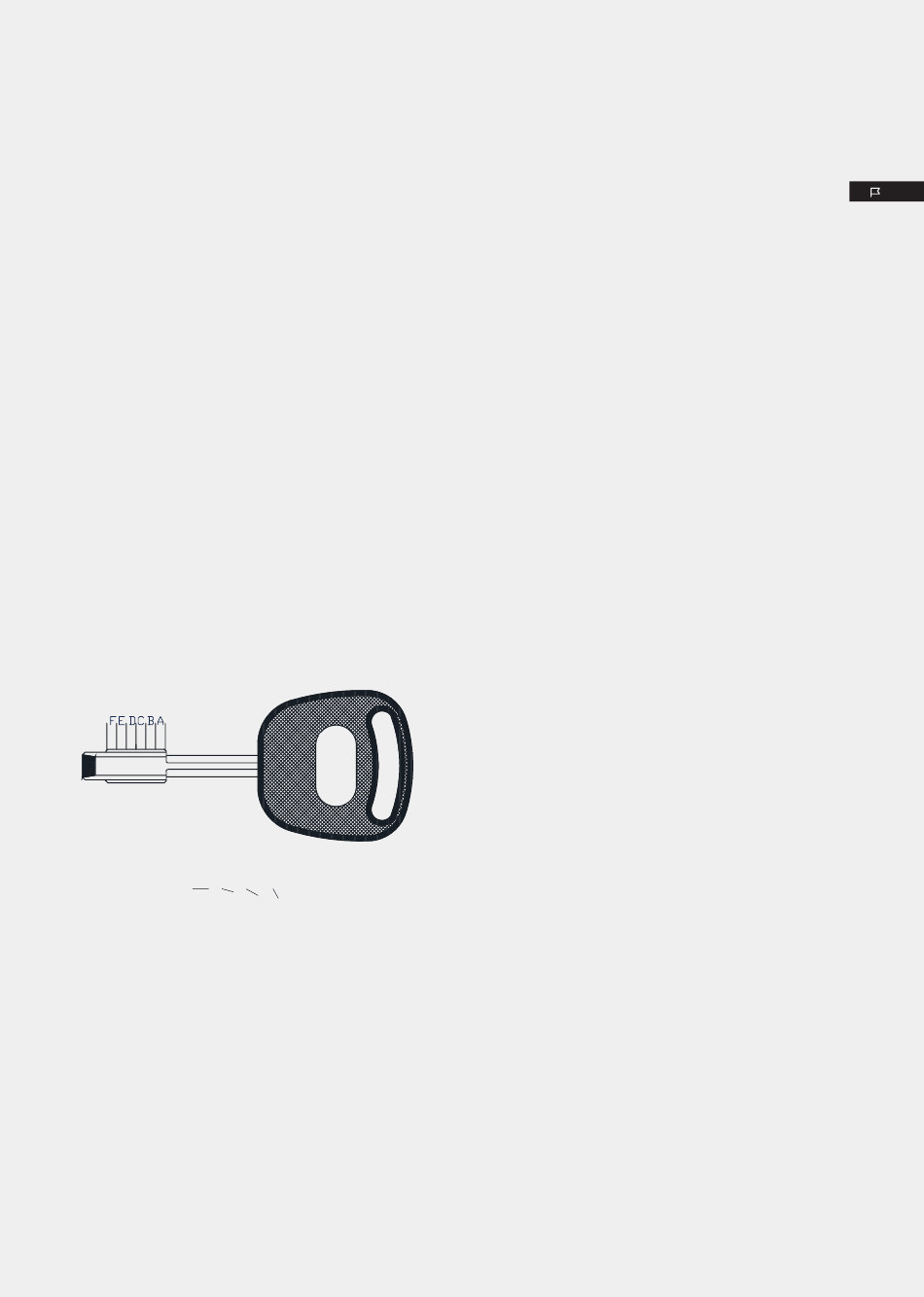

Der Originalschlüssel hat 6 Kopierpositionen, die anhand
von Buchstaben definiert sind: A, B, C, D, E und F, wie in der
folgenden Abbildung dargestellt.
In jeder Position des Schlüssels gibt es 4 verschiedene Kombi-
nationen, die möglich sind (definiert anhand von Nummern)
und die hier näher erläutert und aufgezählt werden:
!
1 2
- Die KOMBINATION: 1, zeigt an, dass nicht kopiert werden
darf. Die KOMBINATION: 2 zeigt an, dass ein kleiner Einsch-
nitt am Schlüssel ausgeführt wird, wenn er etwas größer ist,
gehört er zur KOMBINATION: 3. Die KOMBINATION: 4 ist der
größte der Schlüsseleinschnitte.
- Dann nehmen Sie den Schlüssel und markieren die Kombi-
nationen jeder einzelnen der 6 POSITIONEN, wie im Folgen-
den als Beispiel angegeben:
POSITION A B C D E F
KOMBINATION 3 4 1 2 4 2
HINWEIS: Die Seriennummer der Kombination ist der Schlüs-
selcode.
5.2.10 STIFTZYLINDERSCHLÜSSEL
Siehe Abbildungen15A und 15B
3 4
- Fräser-Taster einsetzen: F-8/P-8.
- Wählen Sie das zu verwendende Adapterpaar, je nach
Außendurchmesser des Schlüssels. Dazu haben Sie 4 Paare,
die Durchmesser von 5 bis 12,5 mm abdecken.
- Spannen Sie den Schlüssel im Bereich der Spannbacke in
„V"-Form ein, der ausschließlich für STIFTZYLINDERSCHLÜS-
SEL vorgesehen ist.
- Es ist wichtig, die Schlüssel so zu befestigen, dass beide in
derselben Drehposition ausgerichtet sind.
- Führen Sie die vertikale Einstellung des Tasters aus.
- Es muss die Tasterfederung aktiviert werden.
5.2.11 Schlüssel HON-31
Siehe Abbildung 16
- Fräser-Taster einsetzen: F-11/P-11.
- Den Originalschlüssel im linken Bereich der Spannbacke
mit „Spitzenanschlag" einspannen.
- Den Rohschlüssel im rechten Bereich der Spannbacke eins-
pannen, aber über dem Adapter positionieren (Stärkenvor-
lage = 0,4 mm). Dadurch bleibt die Zahnung des Schlüssels
leicht über der Spannbacke, damit wird vermieden, dass der
Fräser die Spannbacke abschleift.
- Höheneinstellung Fräser-Taster vornehmen.
- Den Taster verriegeln (Deaktivierung der Federung).
- Den Taster in den Kanal des Schlüsselbarts einsetzen und
die Höhe des Maschinenkopfes verriegeln.
- Sollte der Fall eintreten, dass das untere Ende des Tasters
den Boden des Schlüsselkanals berührt, heben Sie den Taster
leicht an.
- Von der rechten Seite des Kanals aus (vom Kopfbereich des
Schlüssels bis zur Spitze) ansetzen und an der linken Seite
(von der Spitze bis zum Kopf) fortsetzen.
