UTILISATION ET FONCTIONNEMENT
Voir l'image 10
– Utilisez la paire fraise-palpeur : F-11/P-11.
– Fixez la clé dans la partie de l'étau conçue exclusivement
pour le serrage des clés MERCEDES, en « butée en POINTE ».
– Procédez au réglage vertical du palpeur.
– Bloquez le palpeur (désactiver le système de ressort).
– Insérez le palpeur dans le canal du panneton de la clé et
bloquez la tête de la machine.
– Si l'extrémité inférieure du palpeur touche le fond du canal
de la clé, élevez légèrement le palpeur.
– Il est recommandé d'effectuer tout d'abord une passe
d'ébauchage, puis une passe de finition tout le long du profil
de coupe de la clé. L'usinage se fait de la pointe de la clé
vers la tête.
5.2.6 Clés KA-2, KA-3 et KA-4
Voir l'image 11
– Veuillez noter que vous devrez utiliser une paire fraise-pal-
peur différente selon le modèle de clé que vous allez repro-
duire. Reportez-vous au tableau.
– Veuillez noter que vous devrez utiliser un adaptateur diffé-
rent selon le modèle de clé que vous allez reproduire : l'adap-
tateur AD-5°, AD-15° ou AD-45°. Reportez-vous au tableau.
– Installez les adaptateurs sur l'étau en « butée en POINTE ».
– Fixez les clés dans les adaptateurs en « butée en COL ».
– Procédez au réglage vertical du palpeur.
– Activez le système de ressort du palpeur.
– Bloquez le chariot sur l'axe X au moyen du bouton de blo-
cage du chariot pour faciliter le processus.
– Procédez au taillage d'une des deux rangées de points.
– Tournez la clé et placez-la en orientant la tête de la clé
vers la machine. Une fois cela fait, procédez au taillage de la
deuxième rangée de points.
– Effectuez les mêmes opérations sur l'autre face du panne-
ton de la clé.
5.2.7 Clés WIN-1D, WIN-2D, WIN-3D et WIN-4D
Voir l'image 12
– Utilisez la paire fraise-palpeur : F-15/P-15.
– Fixez deux ébauches de clés sur l'étau, puis procédez au
réglage vertical du palpeur sur les clés.
– En utilisant le gabarit P-WIN, fixez les clés sur l'étau avec
la denture orientée vers le haut (comme il est illustré au
schéma).
– Bloquez le palpeur (désactiver le système de ressort).
– Insérez le palpeur exactement dans l'un des points, puis
bloquez la tête de la machine à cette hauteur.
– Procédez au taillage.
5.2.8 Clés JIS-4P
Voir l'image 13
– Utilisez la paire fraise-palpeur : F-11/P-11.
– Pour fixer la clé sur l'étau, vous devez utiliser l'adapta-
teur AD-MJ.
– Installez l'adaptateur sur l'étau en « butée en POINTE ».
– Fixez la clé dans l'adaptateur en « butée en COL » contre
la plaque tournante de l'adaptateur.
– Procédez au réglage vertical du palpeur.
– Bloquez le palpeur (désactiver le système de ressort).
– Retirez la plaque tournante de l'adaptateur pour ne pas
interférer avec l'ensemble fraise-palpeur, puis procédez au
taillage d'un des côtés de la clé.
– Tourner les deux clés de l'autre côté de l'adaptateur. Re-
fixez l'adaptateur sur l'étau, mais tourné à 180°.
– Une fois cela fait, procédez au taillage du deuxième côté.
5.2.9 Clés FO-6P
Voir l'image 14
– Utilisez la paire fraise-palpeur : F-22/P-22.
– Pour fixer la clé sur l'étau, vous devez utiliser l'adapta-
teur spécial AD-FO.
– Installez et fixez les adaptateurs sur l'étau en « butée en
POINTE » contre l'extérieur de l'étau.
– Lorsque vous fixez la clé, veillez à ce qu'elle soit bien plate
afin que les deux taillages soient répartis symétriquement
par rapport à la clé.
– Bloquez le palpeur (désactiver le système de ressort).
– Insérez le palpeur dans le canal d'une lettre. Bloquez la
hauteur de la tête et élevez le palpeur légèrement pour éviter
qu'il n'entraîne l'adaptateur.
– Procédez au taillage.

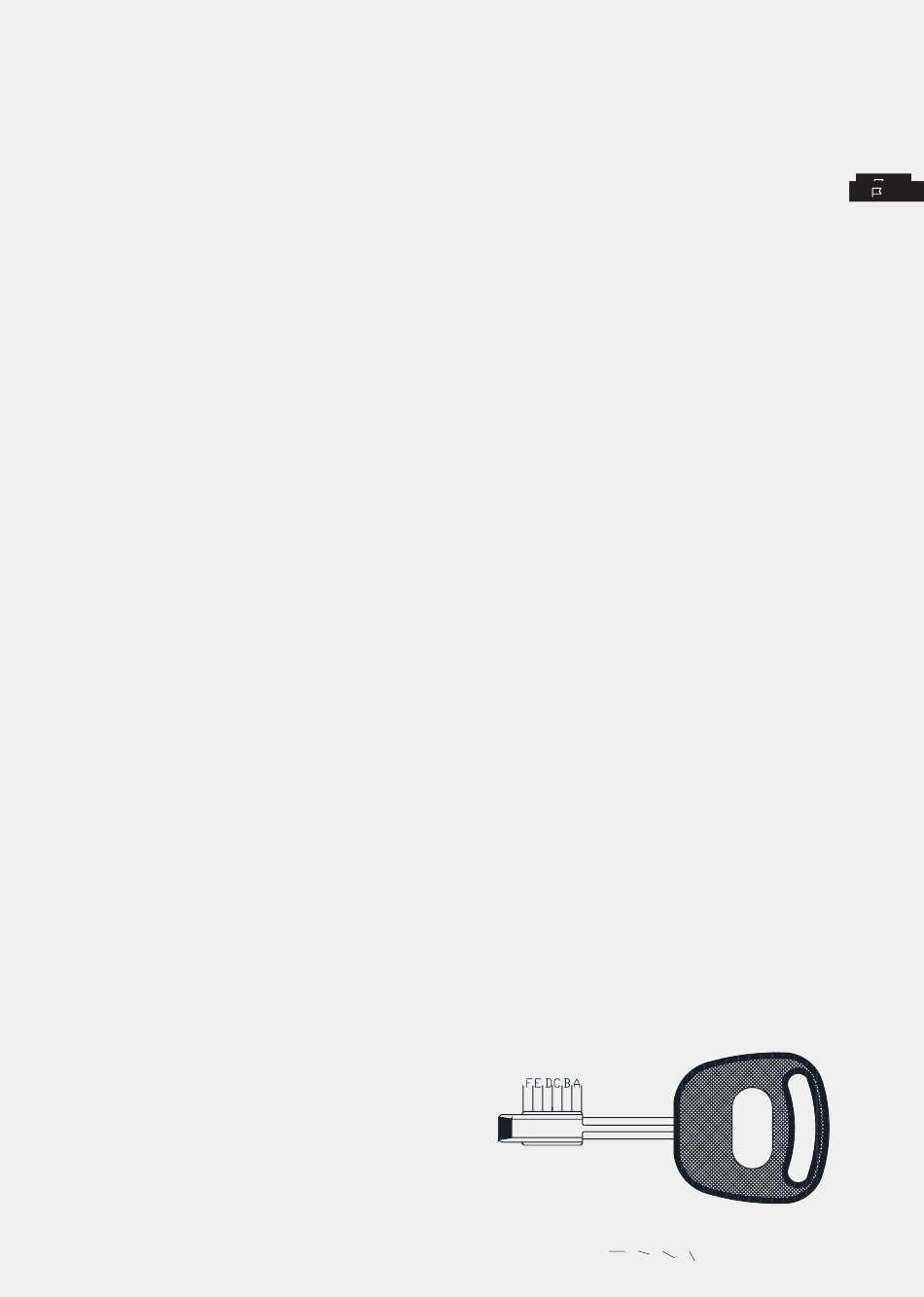

LECTURE DU CODE DE LA CLÉ ORIGINALE
La clé originale a 6 positions de reproduction qui sont
définies par les lettres : A, B, C, D, E et F, comme le montre
l'image suivante.
Il existe 4 combinaisons différentes possibles (définies par
des chiffres) pour chaque position de la clé ; ces combinai-
sons sont les suivantes :
!
