Technische Daten
46

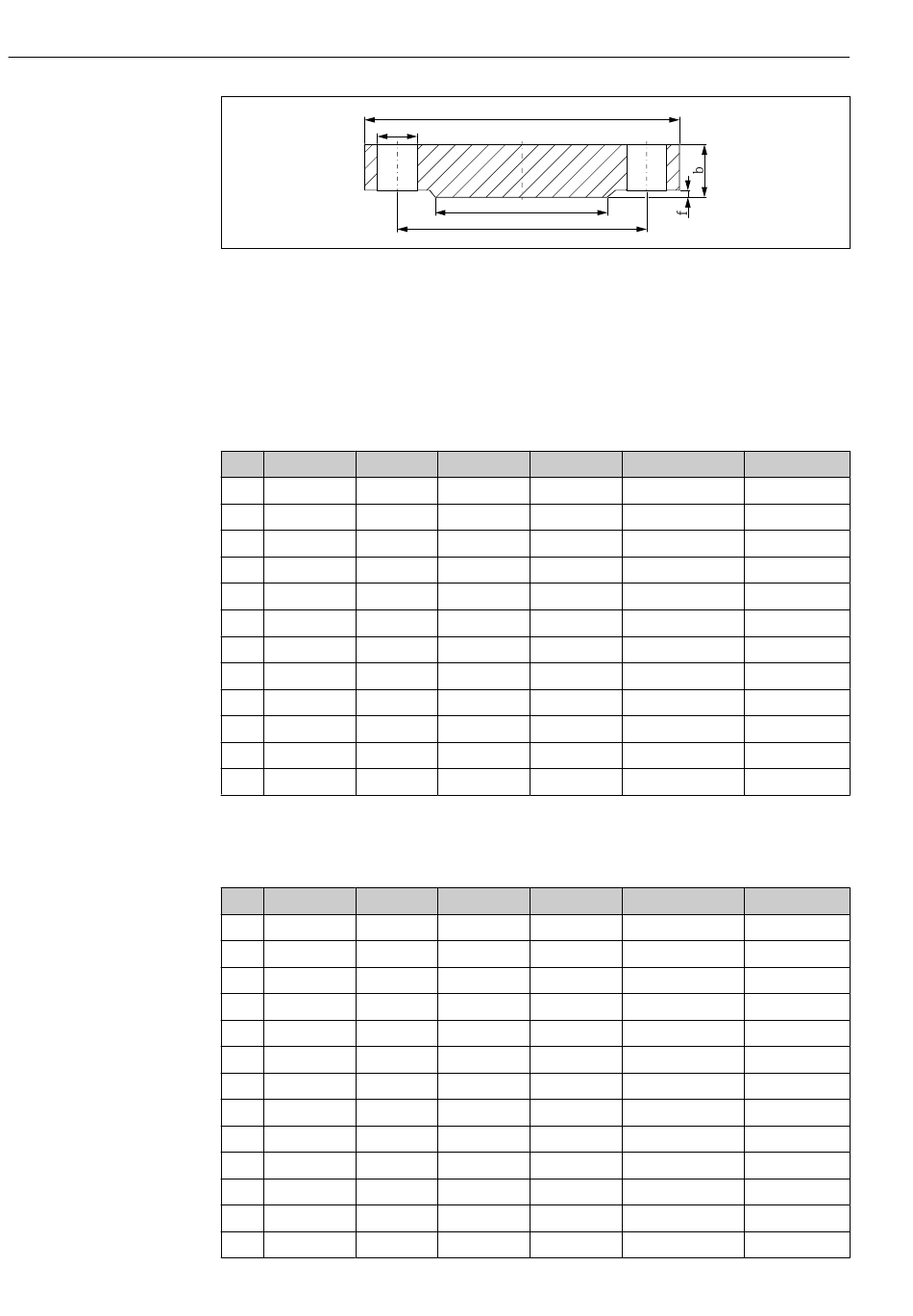

 15 Dichtleiste B1
L Bohrungsdurchmesser
d Durchmesser der Dichtleiste
K Lochkreisdurchmesser
D Flanschdurchmesser
b Gesamtdicke des Flansches
f Dichtleistenhöhe (generell 2 mm (0,08 in)
1)
PN16
DN D b
25 115 (4,53) 18 (0,71)
32 140 (5,51) 18 (0,71)
40 150 (5,91) 18 (0,71)
50 165 (6,5) 18 (0,71)
65 185 (7,28) 18 (0,71)
80 200 (7,87) 20 (0,79)
100 220 (8,66) 20 (0,79)
125 250 (9,84) 22 (0,87)
150 285 (11,2) 22 (0,87)
200 340 (13,4) 24 (0,94)
250 405 (15,9) 26 (1,02)
300 460 (18,1) 28 (1,10)
1) Die Maße in den nachfolgenden Tabellen sind, wenn nicht anders angegeben, in mm (in)
PN40
DN D b
15 95 (3,74) 16 (0,55)
25 115 (4,53) 18 (0,71)
32 140 (5,51) 18 (0,71)
40 150 (5,91) 18 (0,71)
50 165 (6,5) 20 (0,79)
65 185 (7,28) 22 (0,87)
80 200 (7,87) 24 (0,94)
100 235 (9,25) 24 (0,94)
125 270 (10,6) 26 (1,02)
150 300 (11,8) 28 (1,10)
200 375 (14,8) 36 (1,42)
250 450 (17,7) 38 (1,50)
300 515 (20,3) 42 (1,65)
iTHERM MultiSens Bundle TMS31 Multipoint-Thermometer
D
L
d
K
K d
85 (3,35) 68 (2,68)
100 (3,94) 78 (3,07)
110 (4,33) 88 (3,46)
125 (4,92) 102 (4,02)
145 (5,71) 122 (4,80)
160 (6,30) 138 (5,43)
180 (7,09) 158 (6,22)
210 (8,27) 188 (7,40)
240 (9,45) 212 (8,35)
295 (11,6) 268 (10,6)
355 (14,0) 320 (12,6)
410 (16,1) 378 (14,9)
K d
65 (2,56) 45 (1,77)
85 (3,35) 68 (2,68)
100 (3,94) 78 (3,07)
110 (4,33) 88 (3,46)
125 (4,92) 102 (4,02)
145 (5,71) 122 (4,80)
160 (6,30) 138 (5,43)
190 (7,48) 162 (6,38)
220 (8,66) 188 (7,40)
250 (9,84) 218 (8,58)
320 (12,6) 285 (11,2)
385 (15,2) 345 (13,6)
450 (17,7) 410 (16,1)
L ca. kg (lbs)
4x⌀14 (0,55) 1,50 (3,31)
4x⌀18 (0,71) 2,00 (4,41)
4x⌀18 (0,71) 2,50 (5,51)
4x⌀18 (0,71) 2,90 (6,39)
8x⌀18 (0,71) 3,50 (7,72)
8x⌀18 (0,71) 4,50 (9,92)
8x⌀18 (0,71) 5,50 (12,13)
8x⌀18 (0,71) 8,00 (17,64)
8x⌀22 (0,87) 10,5 (23,15)
12x⌀22 (0,87) 16,5 (36,38)
12x⌀26 (1,02) 25,0 (55,13)
12x⌀26 (1,02) 35,0 (77,18)
L ca. kg (lbs)
4x⌀14 (0,55) 0,81 (1,8)
4x⌀14 (0,55) 1,50 (3,31)
4x⌀18 (0,71) 2,00 (4,41)
4x⌀18 (0,71) 2,50 (5,51)
4x⌀18 (0,71) 3,00 (6,62)
8x⌀18 (0,71) 4,50 (9,92)
8x⌀18 (0,71) 5,50 (12,13)
8x⌀22 (0,87) 7,50 (16,54)
8x⌀26 (1,02) 11,0 (24,26)
8x⌀26 (1,02) 14,5 (31,97)
12x⌀30 (1,18) 29,0 (63,95)
12x⌀33 (1,30) 44,5 (98,12)
16x⌀33 (1,30) 64,0 (141,1)
