Elektrischer Anschluss
20

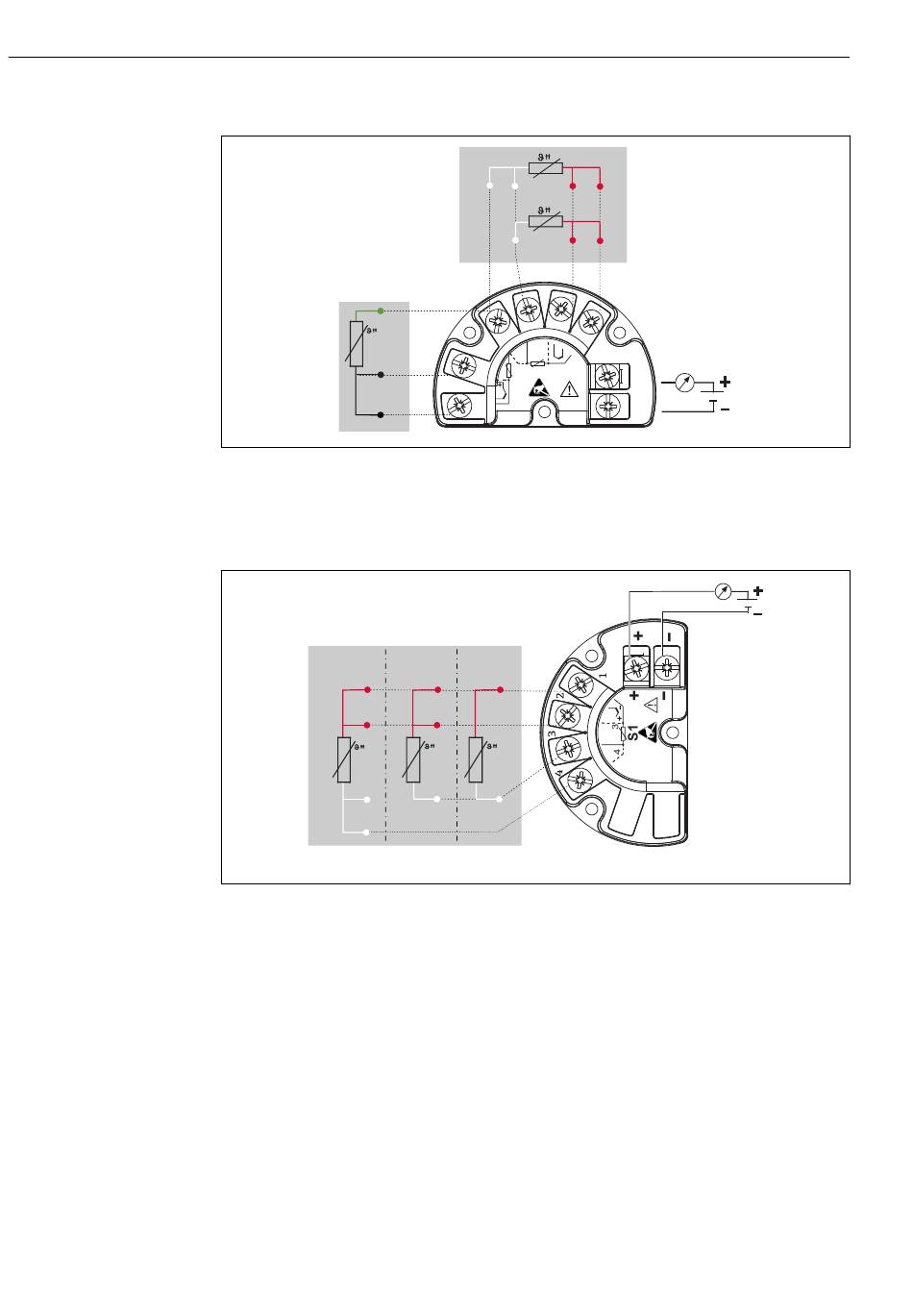

Montierter Feldtransmitter: Ausstattung mit Schraubklemmen
GN
BK
BK
 5 iTEMP TMT162 (doppelter Sensoreingang)
1 Sensoreingang 1, RTD: 3- und 4-Leiter
2 Sensoreingang 2, RTD: 3-Leiter
3 Energieversorgung, Feldtransmitter und Analogausgang 4 ... 20 mA oder Feldbusanschluss
5
RD
RD
WH
WH
 6 iTEMP TMT142B (ein Sensoreingang)
1 Sensoreingang RTD
2 Energieversorgung, Feldtransmitter und Analogausgang 4 ... 20 mA, HART®-Signal
3 2-Leiter
4 3-Leiter
5 4-Leiter
iTHERM MultiSens Bundle TMS31 Multipoint-Thermometer
1
WH
WH
2
3
4
5
+ -
4 3
S1
3
S2
6
-
4 3
1
RD RD
2
1
3
+
+
-
-
2
Endress+Hauser
A0045732
A0045733
