Endress+Hauser iTHERM MultiSens Bundle TMS31 Betriebsanleitung Seite 35

iTHERM MultiSens Bundle TMS31 Multipoint-Thermometer
Class max. Toleranzen (°C)
Cl. AA, vormals ± (0,1 + 0,0017 · |t|
1/3 Cl. B
Cl. A ± (0,15 + 0,002 · |t|
Cl. B ± (0,3 + 0,005 · |t|
Temperaturbereiche für die Einhaltung der Tole-
ranzklassen
Drahtgewickelter Cl. A
Sensor (WW):
–100 ... +450 °C
Dünnschichtaus- Cl. A
führung (TF):
Standard –30 ... +300 °C
1) |t| = Absolutwert Temperatur in °C
Endress+Hauser
11.3 Leistungsmerkmale
11.3.1 Maximale Messabweichung

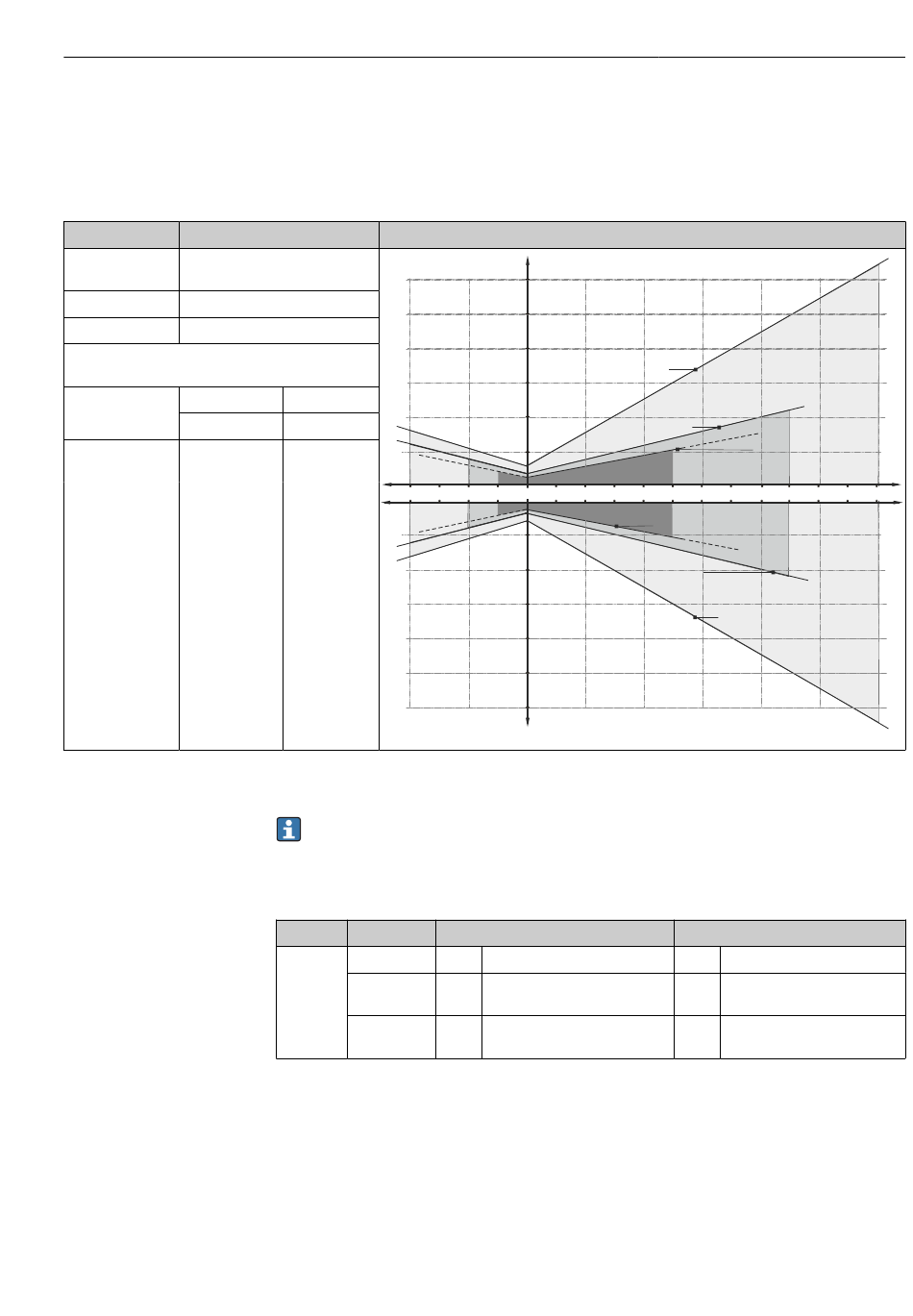

RTD-Widerstandsthermometer nach IEC 60751
Kennlinien
1)
)
1)
)
1)
)
Cl. AA
–50 ... +250 °C
Cl. AA
0 ... +150 °C
-200
Um die maximalen Toleranzen in °F zu erhalten, Ergebnisse in °C mit dem Faktor 1,8
multiplizieren.
Zulässige Grenzabweichungen der Thermospannungen von der Normkennlinie für Ther-
moelemente nach IEC 60584 oder ASTM E230/ANSI MC96.1:
Standard Typ Toleranzklasse: Standard
IEC 60584 Klasse Abweichung
J (Fe-CuNi) 2
K (NiCr-NiAl) 2
1) |t| = Absolutwert Temperatur in °C
Im Allgemeinen erfüllen die gelieferten Thermoelemente aus unedlen Metallen die Toler-
anzen für die in der Tabelle aufgeführten Temperaturen > –40 °C (–40 °F). Diese Materia-
lien sind meist ungeeignet für Temperaturen < –40 °C (–40 °F). Die Toleranzen der Klasse
Max. Abweichung (°C)
3.0
2.5
2.0
1.5
1.0
0.5
-100 0 100
AA
- 0.5
- 1.0
- 1.5
- 2.0
- 2.5
- 3.0
Max. Abweichung (°C)
±2,5 °C (–40 ... 333 °C)
1)
±0,0075 |t| (333 ... 750 °C)
±2,5 °C (–40 ... 333 °C)
1)
±0,0075 |t| (333 ... 1 200 °C)
Technische Daten
B
A
AA
200 300 400
A
B
Toleranzklasse: Spezial
Klasse Abweichung
1 ±1,5 °C (–40 ... 375 °C)
1)
±0,004 |t| (375 ... 750 °C)
1 ±1,5 °C (–40 ... 375 °C)
1)
±0,004 |t| (375 ... 1 000 °C)
500 600°C
A0008588-DE
35
