Endress+Hauser iTHERM TMS12 MultiSens Linear Betriebsanleitung

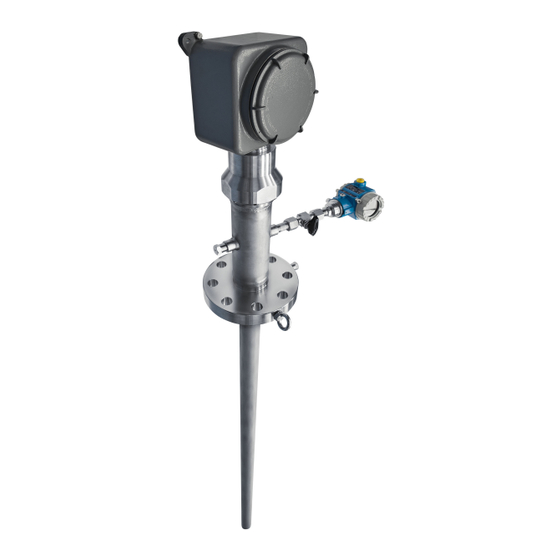

Modulares lineares tc- und rtd multipoint thermometer mit primärem schutzrohr
Vorschau ausblenden
Andere Handbücher für iTHERM TMS12 MultiSens Linear:
- Betriebsanleitung (52 Seiten) ,
- Technische information (32 Seiten)
Verwandte Anleitungen für Endress+Hauser iTHERM TMS12 MultiSens Linear
Inhaltszusammenfassung für Endress+Hauser iTHERM TMS12 MultiSens Linear

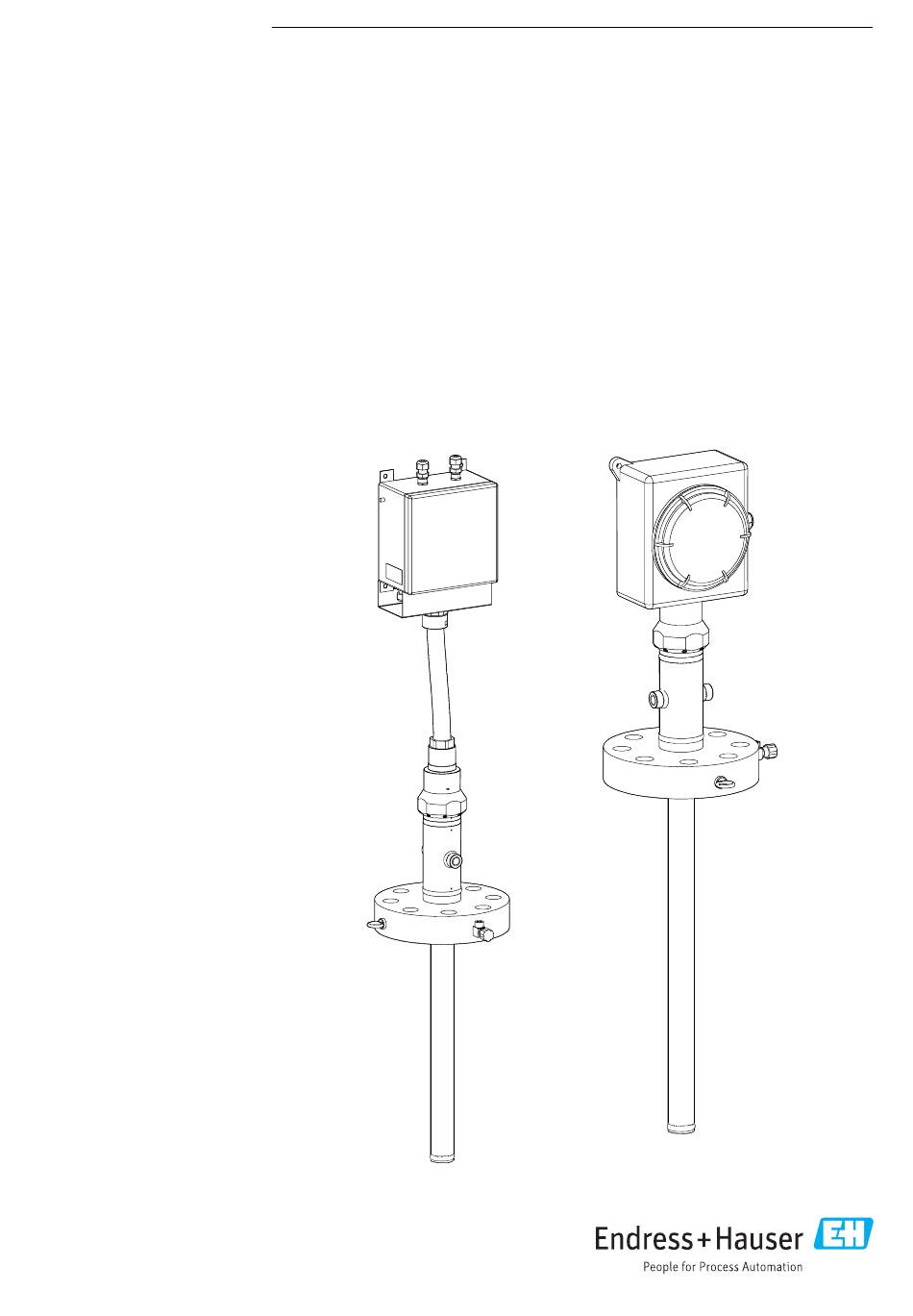

- Seite 1 Products Solutions Services BA01881T/09/DE/03.23-00 71631334 2023-10-27 Betriebsanleitung iTHERM TMS12 MultiSens Linear Modulares lineares TC- und RTD Multipoint- Thermometer mit primärem Schutzrohr...
- Seite 2 Ersatzteile ......23 Endress+Hauser Services ....26 Rücksendung .
- Seite 3 TMS12 MultiSens Linear Hinweis zum Dokument Hinweis zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
- Seite 4 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
- Seite 5 TMS12 MultiSens Linear Grundlegende Sicherheitshinweise Dokumenttyp Zweck und Inhalt des Dokuments Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicher- heitshinweise für elektrische Betriebsmittel in explosionsgefährdeten Bereichen bei. Diese sind integraler Bestandteil der Betriebsanleitung. Auf dem Typenschild ist angegeben, welche Sicherheitshinweise (XA) für das jeweilige Gerät relevant sind.
- Seite 6 Grundlegende Sicherheitshinweise iTHERM TMS12 MultiSens Linear Bestimmungsgemäße Verwendung Das Produkt ist dazu bestimmt, mithilfe der Thermoelementtechnologie das Temperatur- profil in einem Reaktor, Behälter oder Rohr zu messen. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen.
- Seite 7 TMS12 MultiSens Linear Produktbeschreibung Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. ‣ Die nationalen Vorschriften bezüglich Reparatur eines elektrischen Geräts beachten. ‣ Nur Original-Ersatzteile und Zubehör verwenden.
- Seite 8 Produktbeschreibung iTHERM TMS12 MultiSens Linear Im Allgemeinen misst das System ein Temperaturprofil entlang einer Linie in der Prozess- umgebung. Durch die Installation von mehr als einem Multisens Linear (horizontal, verti- kal oder schräg) lässt sich jedoch auch ein dreidimensionales Temperaturprofil erstellen.
- Seite 9 TMS12 MultiSens Linear Produktbeschreibung Beschreibung, verfügbare Optionen und Materialien 1: Kopf Anschlussbox mit Klappdeckel oder verschraubtem Deckel für elektri- 1a: Direkt montiert sche Anschlüsse. Umfasst Komponenten wie elektrische Klemmen, 1b: Abgesetzt Transmitter und Kabelverschraubungen. • 316/316L • Aluminiumlegierungen • Weitere Werkstoffe auf Anfrage 2: Tragsystem Drehbares Traggelenk zur Ausrichtung der Anschlussbox.
- Seite 10 (www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumentation werden angezeigt.
- Seite 11 ‣ Angaben auf dem Typenschild mit Bestellung vergleichen. 4.2.2 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang oder www.endress.com Lagerung und Transport Lagerungstemperatur: –40 … +85 °C (–40 … +185 °F) Maximale relative Luftfeuchtigkeit: <...
- Seite 12 Montage iTHERM TMS12 MultiSens Linear Montage Montagebedingungen WARNUNG Wird diese Installationsanleitung nicht befolgt, kann es zu Tod oder schweren Verlet- zungen kommen ‣ Stellen Sie sicher, dass nur entsprechend qualifiziertes Personal die Installation vorn- immt. WARNUNG Explosionen können zu Tod oder schweren Verletzungen führen ‣...
- Seite 13 TMS12 MultiSens Linear Montage A0036480 Dichtring zwischen den geflanschten Stutzen und den Flansch des Gerätes setzen (zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind). 2. Gerät an den Stutzen heranführen und das Hauptschutzrohr in den Stutzen einfüh- ren.
- Seite 14 Montage iTHERM TMS12 MultiSens Linear A0028375 Zum Verdrahten des Systems nach dem Öffnen der Anschlussbox-Abdeckung die Thermo- oder Ausgleichsleitungen durch die entsprechenden Kabelverschraubungen in die Anschlussbox einführen. 7. Kabelverschraubungen an der Anschlussbox festziehen. 8. Die Kabel an die Anschlussklemmen oder Temperaturtransmitter der Anschlussbox anschließen.
- Seite 15 Beachten Sie für den Anschluss der Geräte in Ex-Bereichen die entsprechenden Hin- weise und Anschlussbilder in der spezifischen Ex-Zusatzdokumentation zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser Vertretung gerne zur Verfügung. Bei der Verdrahtung mit einem Transmitter sind außerdem die Verdrahtungsanwei- sungen in den beigefügten Kurzanleitungen zum jeweiligen Transmitter zu beachten.
- Seite 16 Verdrahtung iTHERM TMS12 MultiSens Linear Bus connection Sensor input 2 Sensor input 1 and supply voltage RTD 3-wire RTD 4- and 3-wire white white white Display connection A0045419 1 Anschlussplan der Kopftransmitter mit dualem Sensoreingang (TMT8x) Power supply head transmitter and...
- Seite 17 TMS12 MultiSens Linear Verdrahtung A0033288 3 Direkte Verdrahtung auf dem montierten Anschlussklemmenblock. Beispiel für die interne Kennzeichnung der Sensorleitungen bei 2 Thermoelementsensoren in Messeinsatz 1. Die Verdrahtung erfolgt nacheinander. Das heißt, dass die Eingangskanäle von Transmit- ter 1 mit den Leitungen des Messeinsatzes verbunden sind, und zwar beginnend ab Mess- einsatz 1.
- Seite 18 Verdrahtung iTHERM TMS12 MultiSens Linear Spannungsversorgung und Signalleitungen anschließen Kabelspezifikation • Es empfiehlt sich die Verwendung eines geschirmten Kabels für die Feldbuskommunika- tion. Das Erdungskonzept der Anlage ist zu beachten. • Die Anschlüsse für die Signalleitung (1+ und 2-) sind verpolungssicher.
- Seite 19 TMS12 MultiSens Linear Verdrahtung • Die Gehäusedichtungen müssen sauber und unbeschädigt sein, bevor sie in die Versiege- lungsfalz eingesetzt werden. Wenn sie zu trocken sind, müssen sie gereinigt oder sogar ausgetauscht werden. • Alle Gehäuseschrauben und Abdeckungen müssen festgezogen sein.
- Seite 20 Standardbetrieb oder zu Reinigungszwecken), sind immer die entsprechenden Sicherheitshinweise zu beachten und einzuhalten. 7.1.1 Referenzdokumente • Endress+Hauser Standard Operating Procedure for Health and Safety (siehe Dokumenta- tionscode: BP01039H) • Betriebsanleitung der jeweiligen Werkzeuge und Betriebsmittel für die Inbetriebnahme. • Die entsprechende Endress+Hauser Service-Dokumentation (Betriebsanleitung, Arbeits- anweisungen, Service-Info, Service-Handbuch etc.).
- Seite 21 TMS12 MultiSens Linear Inbetriebnahme 7.2.1 Inbetriebnahme "Standard" Sichtprüfung des Geräts 1. Überprüfen Sie das Gerät/die Geräte auf Schäden, die möglicherweise während des Transports/Versands oder während der Montage/Verdrahtung verursacht wurden 2. Prüfen Sie, ob der Einbau gemäß Betriebsanleitung erfolgt ist 3.
- Seite 22 Es muss sichergestellt sein, dass das Gerät zu Instandhaltungszwecken problemlos zugäng- lich ist. Jede Komponente, die Teil des Gerätes ist, muss bei einem Austausch durch ein Originalersatzteil von Endress+Hauser ausgetauscht werden, das die gleichen Kenndaten und die gleiche Leistung gewährleistet. Um die fortgesetzte Betriebssicherheit und Zuver- lässigkeit zu gewährleisten, sollten Reparaturen am Gerät nur dann ausgeführt werden,...
- Seite 23 TMS12 MultiSens Linear Wartung und Reparatur Vorschriften und Gesetze hinsichtlich der Reparatur von elektrischen Geräten einzuhalten sind. Die folgenden Wartungsschritte gelten nur für die Advanced-Version des TMS12. Ersatzteile Aktuell lieferbare Ersatzteile zum Produkt siehe online unter: http://www.products.endress.com/spareparts_consumables. Bitte geben Sie bei Ersatzteilbestellungen die Seriennummer des Gerätes an! Ersatzteile des Multipoint-Thermometers sind: •...
- Seite 24 Pressklemmen ist erforderlich, um dieselbe Spezifikation wie das ausgetauschte Bau- teil zu erreichen. 8. Neuen Messeinsatz mit der Spitze zuerst durch die Klemmverschraubung einführen. Länge und Spezifikationen des neuen Messeinsatzes (von Endress+Hauser) müssen den Spezifikationen des ausgetauschten Teils entsprechen. 9. Mutter der Klemmverschraubung festziehen; dabei die Anweisungen des Herstellers einhalten.
- Seite 25 10. Alle neuen Messeinsätze mit der Spitze zuerst durch die Klemmverschraubungen ein- führen. Länge und Spezifikationen aller neuen Messeinsätze (von Endress+Hauser) müssen den Spezifikationen der ausgetauschten Teile entsprechen. 11. Muttern der Klemmverschraubungen festziehen; dabei die Anweisungen des Herstel- lers einhalten.
- Seite 26 Kalibrierservices Verifizierungsprüfungen vor Ort, Kalibrierungen in akkre- ditierten Labors sowie Zertifikate und Rückführbarkeit. Montage Endress+Hauser unterstützt Sie bei der Inbetriebnahme Ihrer Anlagen bei gleich- zeitiger Minimierung der Kosten. Eine fehlerfreie Installation ist für die Qualität und Langlebigkeit des Messsystems und den Betrieb der Anlage von entscheiden- der Bedeutung.
- Seite 27 TMS12 MultiSens Linear Zubehör Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel- ler zurückgeben.
- Seite 28 Zubehör iTHERM TMS12 MultiSens Linear Zubehör Beschreibung Armatur, Verteilerstücke und Ventile stehen zur Mon- tage des Drucktransmitters auf dem Druckanschluss und zur kontinuierlichen Überwachung des Gerätes unter Betriebsbedingungen zur Verfügung. A0034865 Armatur / Verteilerstücke / Ventile Spülsystem Ein Spülsystem zum Abbau des Drucks in der Diagnose- kammer.
- Seite 29 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Messge- räts: z.B. Druckabfall, Messgenauigkeiten oder Prozessanschlüsse. • Grafische Darstellung von Berechnungsergebnissen Verwaltung, Dokumentation und Abrufbarkeit aller projektrelevanten Daten und Parameter über die gesamte Lebensdauer eines Projekts.
- Seite 30 • Direkt verdrahtete Sensoren – Weiterleitung der Sensormesswerte ohne Transmitter. • Über alle herkömmlichen Protokolle durch Auswahl eines geeigneten iTEMP-Tempera- turtransmitters von Endress+Hauser. Alle unten aufgeführten Transmitter sind direkt in der Anschlussbox montiert und mit der Sensorik verdrahtet. Temperaturtransmitter - Thermometer mit iTEMP-Transmittern sind anschlussbereite Komplettgeräte zur Verbes-...
- Seite 31 Umformung von verschiedenen Eingangssignalen in digitale Ausgangssignale. Hohe Messgenauigkeit über den gesamten Umgebungstemperaturbereich. Alle Transmitter sind für die Verwendung in allen wichtigen Prozessleitsystemen freigegeben. Die Integrations- test werden in der ' S ystem World' von Endress+Hauser durchgeführt. Nähere Informatio- nen hierzu siehe Technische Information. Vorteile der iTEMP-Transmitter: •...
- Seite 32 Technische Daten iTHERM TMS12 MultiSens Linear Klasse max. Toleranzen (°C) Kennlinien Dünnschichtaus- Kl. A Kl. AA führung (TF): Standard –30 … +300 °C 0 … +150 °C |t| = Absolutwert Temperatur in °C Um die maximalen Toleranzen in °F zu erhalten, Ergebnisse in °C mit dem Faktor 1,8 multiplizieren.
- Seite 33 Multipoint-Thermometers (gilt nur für austauschbare Messaufnehmer). Wenn die Kalibrierung nach der Installation des Multipoint-Thermometers durchge- führt werden soll, wenden Sie sich bitte an den Endress+Hauser Service, um umfas- sende Unterstützung zu erhalten. Zusammen mit dem Endress+Hauser Service können alle weiteren Maßnahmen organisiert werden, um die Kalibrierung des geplanten Messaufnehmers vorzunehmen.
- Seite 34 Technische Daten iTHERM TMS12 MultiSens Linear 11.4 Umgebungsbedingungen Umgebungstemperatur Anschlussbox Nicht explosionsgefährdeter Explosionsgefährdeter Bereich Bereich Ohne montierten Transmitter –50 … +85 °C (–58 … +185 °F) –50 … +60 °C (–58 … +140 °F) Mit montiertem Transmitter –40 … +85 °C (–40 … +185 °F) Hängt von der jeweiligen Ex-Bereich-...
- Seite 35 TMS12 MultiSens Linear Technische Daten A0036476 Endress+Hauser...
- Seite 36 Technische Daten iTHERM TMS12 MultiSens Linear A0036475 7 Bauform des modularen Multipoint-Thermometers mit drehbarem Gelenk. Erste Abbildung: mit direkt montiertem Kopf; zweite Abbildung: mit abgesetztem Kopf. Alle Abmessungen in mm (in) A, B, Abmessungen der Anschlussbox, siehe nachfolgende Abbildung Diagnosekammer = 390 mm (15,35 in) Länge Verlängerung...
- Seite 37 TMS12 MultiSens Linear Technische Daten Anschlussbox A0028118 Kabelverschraubungen Anschlussbox Rahmen Die Anschlussbox eignet sich für Umgebungen, in denen chemische Substanzen zum Ein- satz kommen. Seewasser-Korrosionsbeständigkeit und Beständigkeit gegenüber extremen Temperaturschwankungen werden gewährleistet. Ex-e-, Ex-i Anschlüsse können instal- liert werden.
- Seite 38 Technische Daten iTHERM TMS12 MultiSens Linear Spezifikationstyp Anschlussbox Kabelverschraubungen Gerätezulassungen ATEX-, IEC-, UL-, CSA-, FM- ATEX-Zulassung für den Einsatz in Ex-Berei- Zulassungen für den Einsatz chen in Ex-Bereichen Kennzeichnung • ATEX II 2GD Ex e IIC/ Ex ia → 39- •...
- Seite 39 TMS12 MultiSens Linear Technische Daten A0035318 Durchmesser Mantelleitung in mm (in) Norm Mantelwerkstoff 3 (0,12) 1x Pt100 WW/TF IEC 60751 AISI 316L 3 (0,12) 1x Pt100 WW IEC 60751 AISI 316L Schutzrohre oder Führungsrohre Außendurchmesser in mm (in) Mantelwerkstoff Wandstärke in mm (in)
- Seite 40 Technische Daten iTHERM TMS12 MultiSens Linear Diagnosefunktion A0036477 8 Links: "Basic"-Version, rechts: "Advanced"-Version Freie Verlängerungsleitungen (Unterbrechung) Sensor Durchführung Offenes Führungsrohr Primäres Schutzrohr Schutzrohr Erste Diagnosestufe Reaktoren, in denen die Multipoint-Baugruppe arbeitet, zeichnen sich in der Regel durch raue Bedingungen hinsichtlich Druck, Temperatur, Korrosion und Dynamik der Prozess- flüssigkeiten aus.
- Seite 41 TMS12 MultiSens Linear Technische Daten Werkstoffe Die aufgeführten Stoffeigenschaften sind zu beachten, wenn die Materialien für mediums- berührende Teile ausgewählt werden: Materialbe- Kurzform Empfoh- Eigenschaften zeichnung lene max. Tempera- tur für den Dauerbe- trieb in Luft AISI X2CrNiMo17-12-2 650 °C •...
- Seite 42 Technische Daten iTHERM TMS12 MultiSens Linear Materialbe- Kurzform Empfoh- Eigenschaften zeichnung lene max. Tempera- tur für den Dauerbe- trieb in Luft AISI X6CrNiTi18-10 815 °C • Austenitischer, nicht rostender Stahl 321/1.4541 (1 499 °F) • Hohe Beständigkeit gegenüber interkristalliner Korro- sion –...
- Seite 43 TMS12 MultiSens Linear Technische Daten Werkstoff AISI 316/316H Komponenten zur thermi- A: Thermischer Kontaktblock Gegen die Innenwand gedrückt, um eine schen Kontaktierung optimale Wärmeübertragung zwischen dem primären Schutzrohr und dem aus- tauschbaren Messeinsatz zu gewährleis- ten. A0036153 Führungsrohr Distanzstücke...
- Seite 44 2. Produktseite öffnen. 3. Downloads auswählen. 11.7 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...
- Seite 45 TMS12 MultiSens Linear Technische Daten Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
