Montage
16
Verdrahtung (kundenseitiger Anschluss)
Korrekte Verdrahtung siehe →  15.
Anschlussbox mitgeliefert, aber nicht am Multipoint angeschlossen. Montagevorgang
Vor der Montage oder Verdrahtung bitte immer zuerst sicherstellen, dass die Anschluss-
box an einem stabilen Metallträger befestigt ist, der Ihrem Bedarf entspricht, und sich an
einem leicht zugänglichen Ort befindet.
Korrekte Montage siehe →  14.
Anschluss der Kabelführung
Korrekte Montage siehe →  15.
Verdrahtung (kundenseitiger Anschluss)
Korrekte Verdrahtung siehe →  15 und →  22.
Anschlussbox mitgeliefert und am Multipoint angeschlossen.
Montagevorgang
Vor der Montage oder Verdrahtung bitte immer zuerst sicherstellen, dass die Anschluss-
box an einem stabilen Metallträger befestigt ist, der Ihrem Bedarf entspricht, und sich an
einem leicht zugänglichen Ort befindet.
Korrekte Montage siehe Abschnitt 5.2.1.1.
Verdrahtung (kundenseitiger Anschluss)
Korrekte Montage siehe Abschnitt 5.2.1.1.
HINWEIS

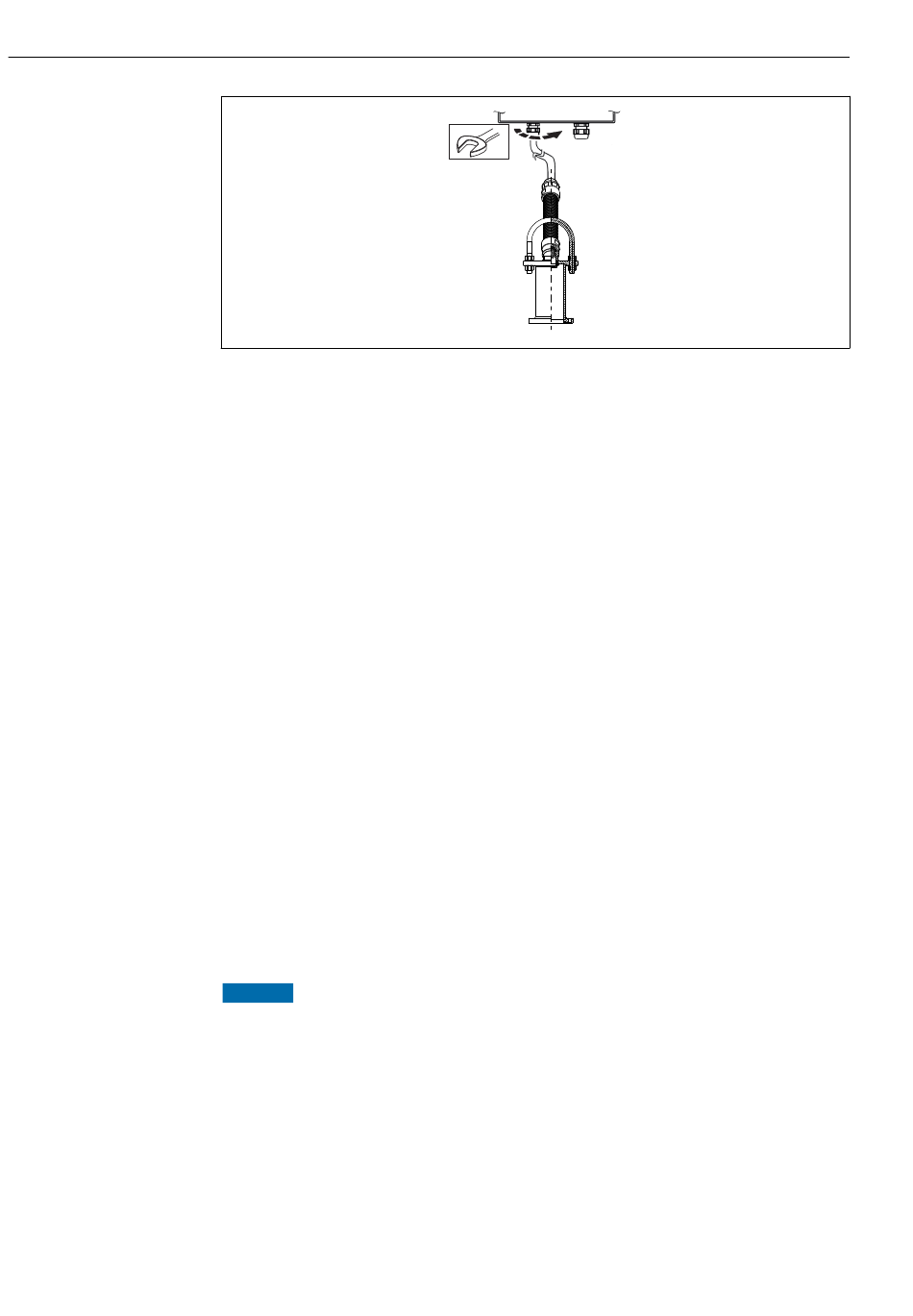

Das montierte thermometrische System nach der Montage durch einige einfache
Tests überprüfen.
‣
Dichtigkeit der Schraubverbindungen überprüfen. Sollte irgendein Teil gelöst sein, mit
dem passenden Drehmoment festziehen.
‣
Sicherstellen, dass das Messelementbündel gerade und korrekt gespannt ist, um zu ver-
meiden, dass es gebogen wird, was zu einer nicht ordnungsgemäßen Positionierung der
Thermoelemente im Lagersystem führen kann.
‣
Korrekte Positionierung des Gewichts am Seil überprüfen.
‣
Korrekte Verbindung des Zugauges am gewählten Befestigungspunkt im Behälter über-
prüfen (Ausführung ohne Gewicht).
‣
Prüfen, ob die Verdrahtung korrekt vorgenommen wurde, den Stromdurchgang der
Sensoren testen (durch Erwärmung der Spitze - sofern möglich) und sicherstellen, dass
keine Kurzschlüsse vorliegen.
iTHERM MultiSens Bundle TMS31 Multipoint-Thermometer
A0038312
