4.

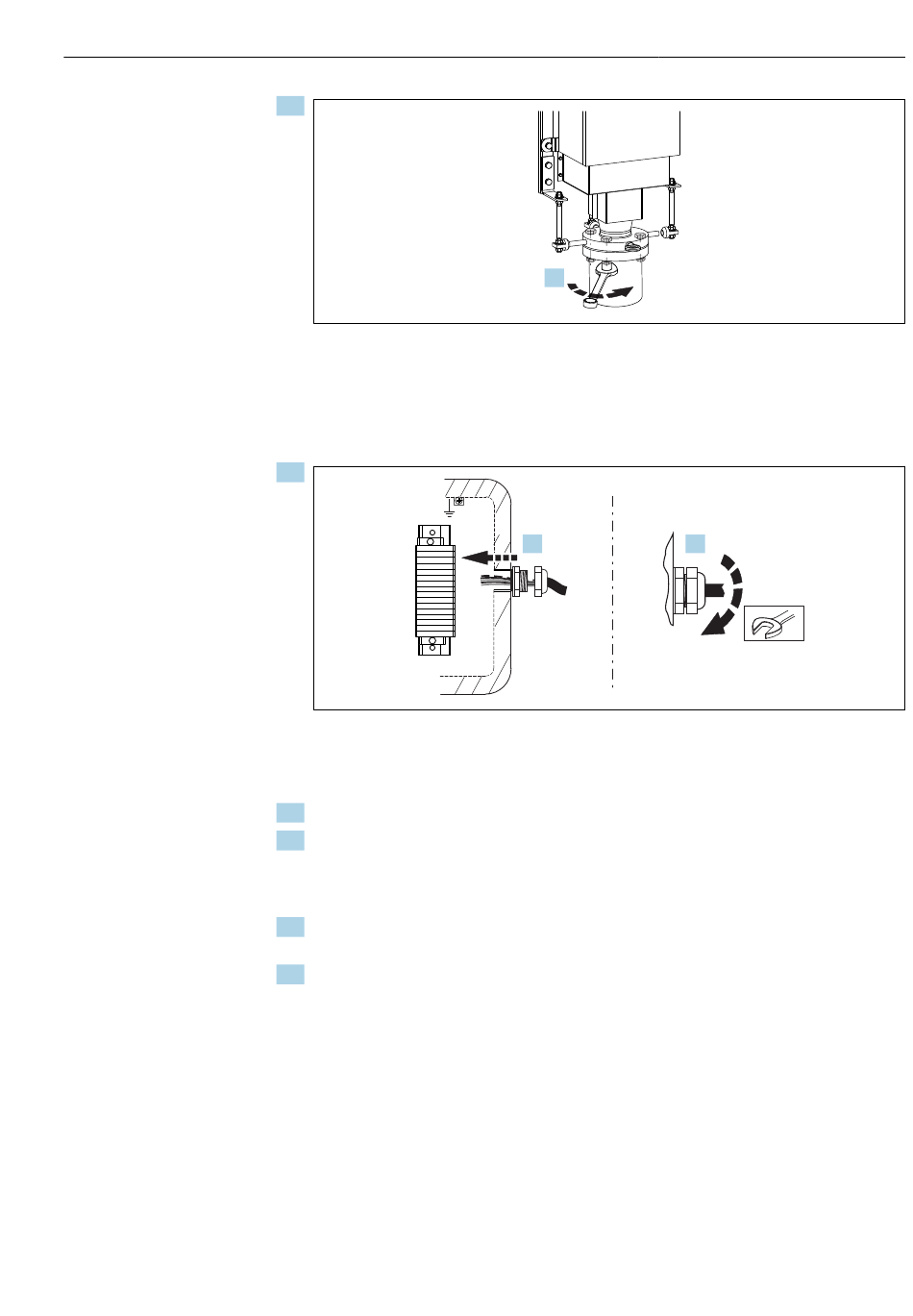

Schrauben nun ganz in die Bohrlöcher auf dem Flansch einführen und mit einem
passenden Werkzeug über Kreuz festziehen (d. h. kontrolliertes Festziehen nach gel-
tenden Standards).
Verdrahtung (kundenseitiger Anschluss)
1.
+
-
+
-
+
-
+
-
+
-
+
-
Bei einer direkten Verdrahtung die Verlängerungs- oder Ausgleichsleitungen voll-
ständig durch die entsprechenden Kabelverschraubungen an der Anschlussbox ein-
führen.
2. Kabelverschraubungen an der Anschlussbox festziehen.
3. Nach dem Öffnen der Abdeckung der Anschlussbox Ausgleichsleitungen an die
Anschlüsse in der Anschlussbox anschließen. Dabei die mitgelieferten Verdrahtungs-
anweisungen einhalten und sicherstellen, dass die Kabelkennzeichnung der
Anschlusskennzeichnung entspricht.
4. Abdeckung schließen und dabei sicherstellen, dass sich die Dichtung in der richtigen
Position befindet, um eine Beeinträchtigung der IP-Schutzart zu vermeiden.
5. Bei Verwendung eines Tragrahmens mit Abdeckungen prüfen, ob alle Komponenten
noch immer korrekt miteinander verbunden sind.
5.2.2 Abgesetzter Anschluss der Anschlussbox
Anschlussbox nicht mitgeliefert. Montagevorgang
Korrekte Montage siehe →  14.
Anschluss der Kabelführung
Sicherstellen, dass die Kabelverschraubung nach erfolgter Verdrahtung korrekt festgezo-
gen wird.
4.
1. 2.
Montage
A0038310
A0038311
