5.2.1 Anschlussbox direkt montiert ("On-board")
Die folgenden Anweisungen sind einzuhalten, um eine ordnungsgemäße Installation des
Geräts zu gewährleisten (bitte beachten, dass dies für die Ausführungen "offener Tragrah-
men", "Tragrahmen mit Abdeckung" und "Halsrohr" gilt).
Montagevorgang

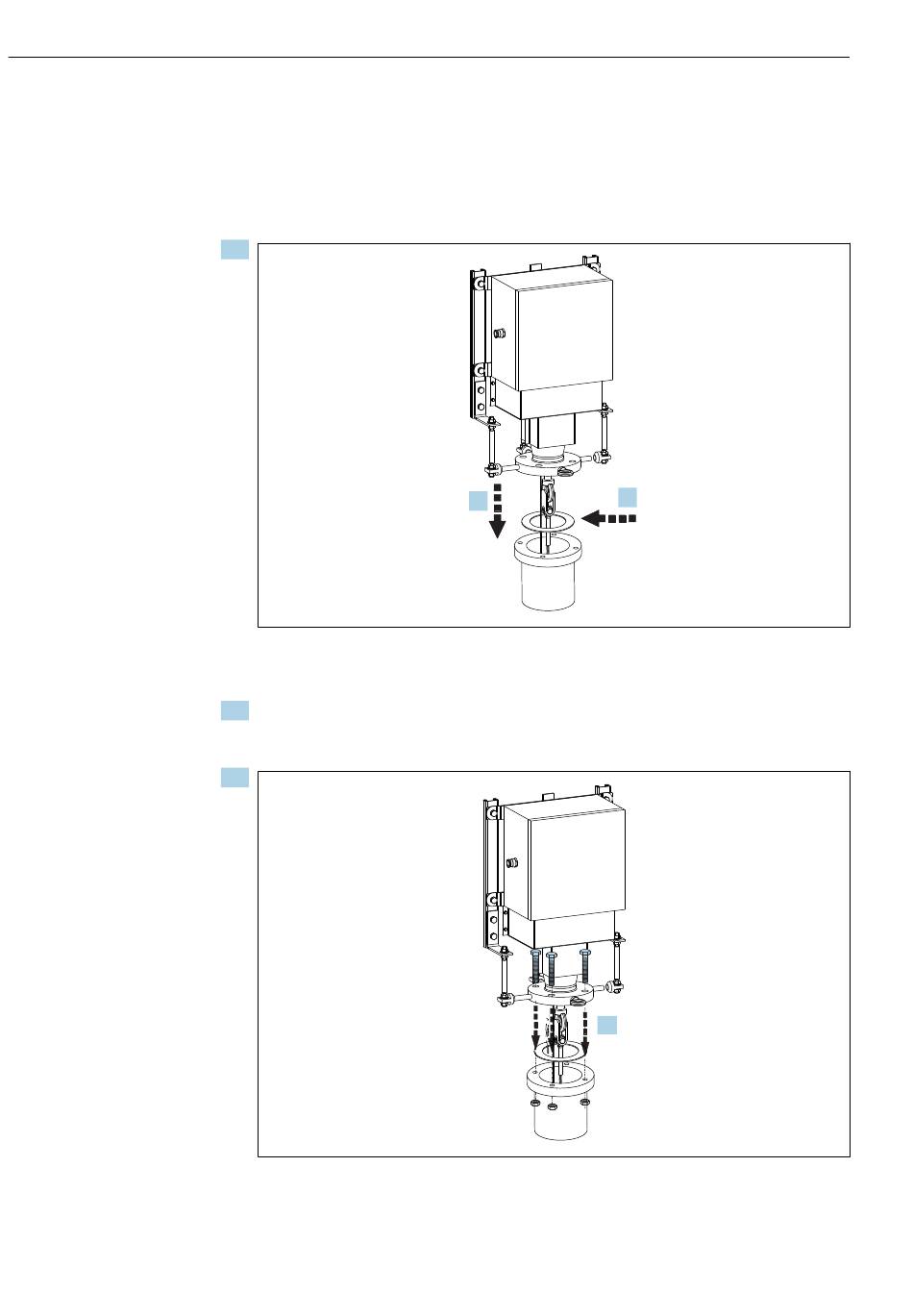

1.
Dichtring zwischen den geflanschten Stutzen und den Flansch des Geräts setzen
(zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind).
2. Gerät an den Stutzen heranführen und Messelementbündel in den Stutzen einführen.
Darauf achten, dass sich die Thermoelementsonden nicht miteinander verheddern
oder sich verformen und das Seilsystem nicht verdreht wird.
3.
Schrauben ein Stück in die dafür vorgesehenen Bohrlöcher auf dem Flansch einfüh-
ren und mit den Muttern leicht anziehen. Hierzu einen geeigneten Schraubenschlüs-
sel verwenden - noch nicht vollständig festziehen.
