TI01399T/09/DE/03.23-00
71631335
2023-10-27
Products
Technische Information

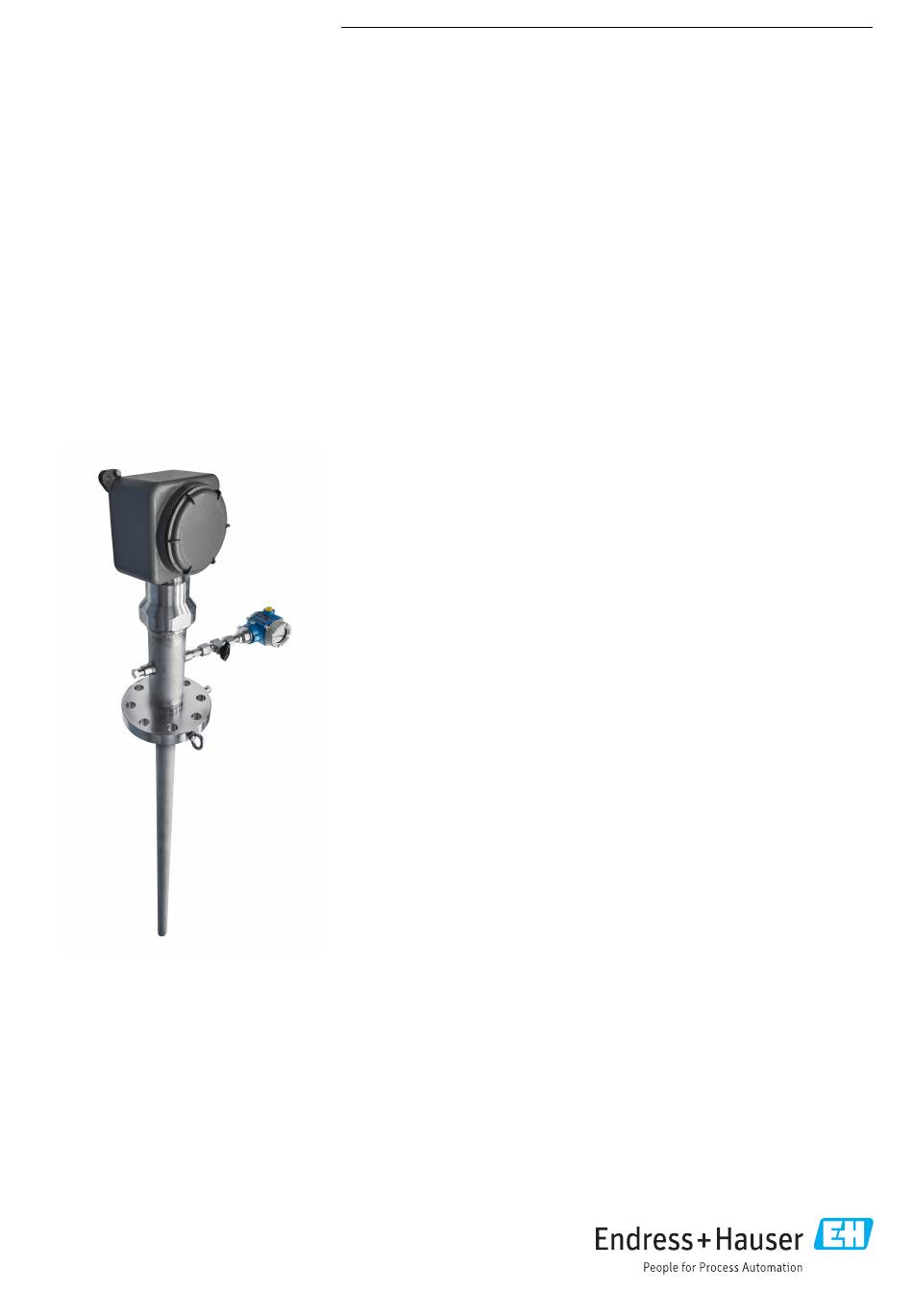

iTHERM TMS12
MultiSens Linear
Modulares lineares TC- und RTD Multipoint-
Thermometer mit primärem Schutzrohr
Anwendungsbereich
• Benutzerfreundliches, einbaubereites Thermometer mit modularem Produktaufbau
und eigenem primärem Schutzrohr
• Insbesondere für die Öl- & Gas- sowie für die petrochemische Prozessindustrie ent-
wickelt
• Messbereich:
• RTD-Messeinsatz (Widerstandsthermometer): –200 ... 600 °C (–328 ... 1 112 °F)
• Thermoelement (TC): –270 ... 1 100 °C (–454 ... 2 012 °F)
• Statischer Druckbereich: bis zu 240 bar (3 481 psi). Spezifischer maximal erreich-
barer Prozessdruck abhängig von Prozesstyp und Temperatur
• Schutzart: IP66/67
• Zum Einbau in einem Behälter, Reaktor, Tank oder ähnliches
Ihre Vorteile
• Hohes Maß an Anpassbarkeit dank modularem Produktaufbau
• Einfache Integration durch Messeinsätze gemäß IEC 60584, ASTM E230 und IEC
60751
• Konformität mit der Richtlinie für elektrische Betriebsmittel und der Druckgeräte-
richtlinie für eine einfache Prozessintegration
• Erfüllung verschiedener Zündschutzarten für den Einsatz in explosionsgefährdeten
Bereichen, um eine umfassende und einfache Prozessintegration zu ermöglichen
• Die Messeinsätze sind individuell austauschbar, selbst unter Betriebsbedingungen
• Herausragende mechanische Festigkeit dank eines primären Schutzrohrs zum
Schutz der Temperatursensoren
• Erweiterte Diagnose für die Überwachung des Thermometer-Verhaltens während
der Betriebszeit und zur vorausschauenden Planung von Instandhaltungsmaßnah-
men
