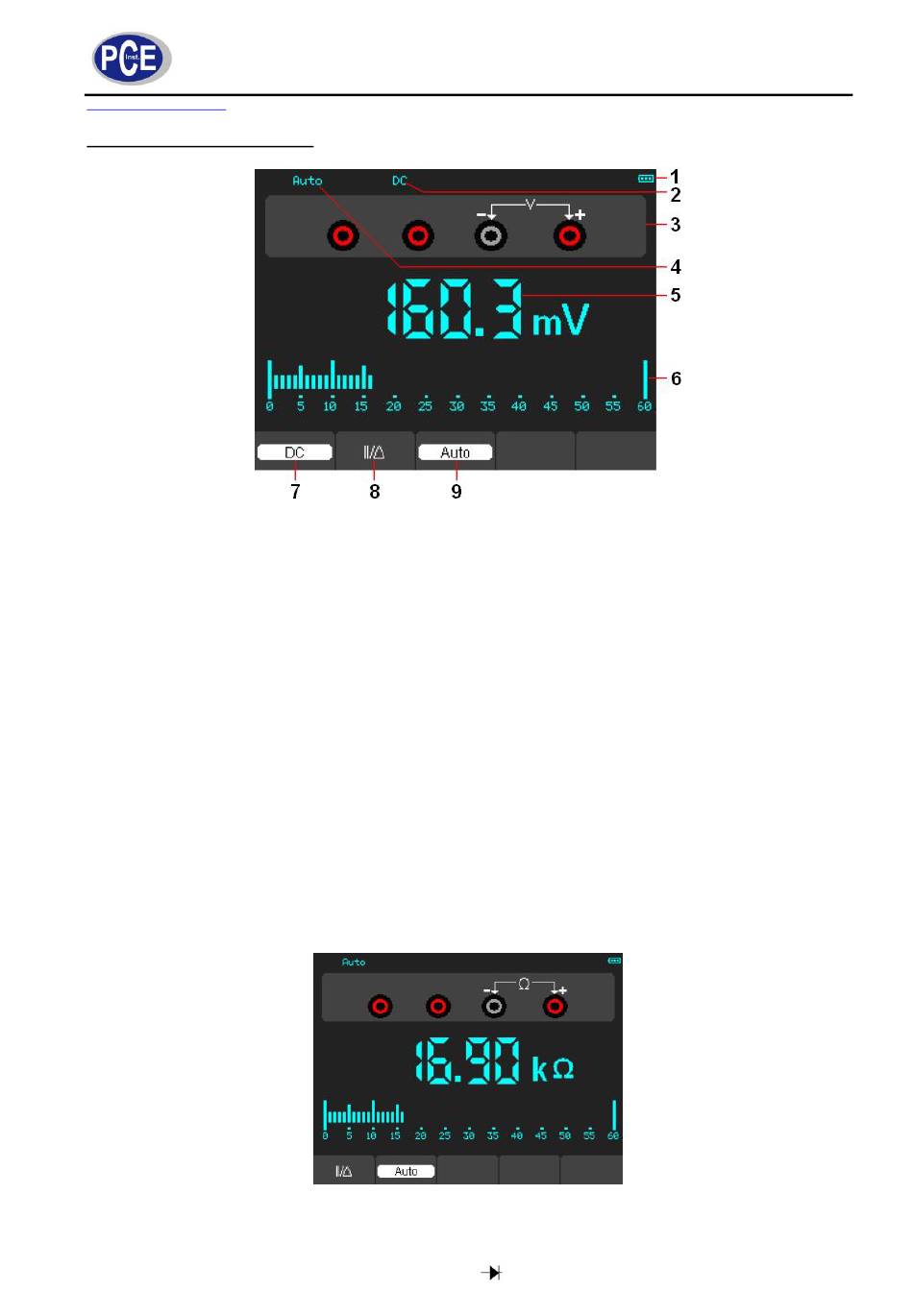

Display im Multimeter-Modus
(1) Batteriestandsanzeige
(2) Indikator des Messmodus (DC/AC)
(3) Anzeige der zu benutzenden Eingangsbuchsen
(4) Bereichsauswahlindikator (Manuell/Automatisch)
(5) Messwertanzeige als Zahlenwert
(6) Messwertanzeige als Bargraph
(7) Auswahl des Messmodus (DC/AC)
(8) Auswahl, ob Relativ- oder Absolutwert angezeigt werden soll (II ≙ Absolutwert, Δ ≙ Relativwert)
(9) Auswahl der Bereichswahl (Auto, Manuell)
5.5.1

Einschalten des Multimeters

Aus den Modi „Oszilloskop" oder „Funktionsgenerator" drücken Sie die Taste OSC/DMM (16) um auf den
Multimetermodus umzuschalten. Das Fenster wird mit den Einstellungen angezeigt, bei denen es zuvor
verlassen wurde.
5.5.2

Messung des Widerstandswertes

Um einen Widerstandswert zu ermitteln, gehen Sie wie folgt vor:
1. Drücken Sie die Ω-Taste
2. Schließen Sie die schwarze Prüfleitung an den COM-Anschluss an
3. Schließen Sie die rote Prüfleitung an den V/Ω/C-Anschluss an
4. Verbinden Sie die Prüfleitungen mit dem Widerstand
5. Lesen Sie den Messwert vom Display ab
5.5.3

Messung einer Diode

Um einen Diode zu messen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste mit dem Diodensymbol
